Installation du bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
Pour préparer le moniteur en vue d'un autre montage :
•
Suivez les instructions du fabricant pour le montage de l'écran.
•
Pour répondre aux exigences de sécurité, le support de montage doit pouvoir soutenir le poids du moniteur et être certifié UL.
* Contactez votre revendeur pour obtenir des informations supplémentaires.

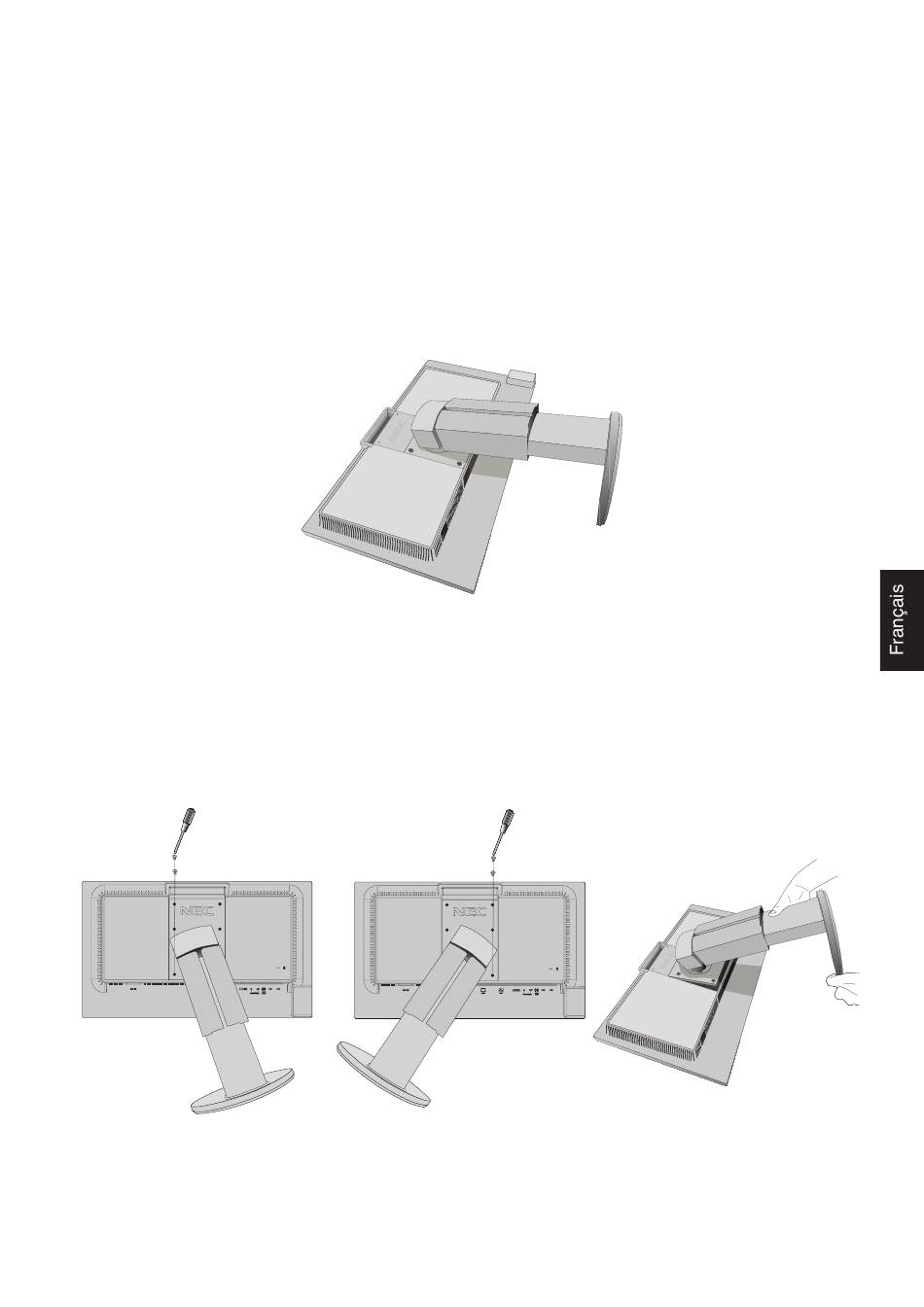

Comment retirer le support du moniteur à des fins de montage
Pour préparer le moniteur en vue d'un autre montage :
1. Déconnectez tous les câbles.
2. Placez une main de chaque côté du moniteur et levez ce dernier jusqu'à la position la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive (Figure S.1).
REMARQUE : manipulez avec soin lorsque le moniteur est orienté vers le bas.
4. Retirez tout d'abord les 2 vis inférieures : Déplacez le support vers la gauche et la droite pour retirer les 2 vis inférieures
(Figure S.2, S.3).
5. Retirez les 2 vis supérieures.
REMARQUE : afin d'éviter une chute du support, soutenez-le avec votre main lors du retrait des vis.
6. Retirez le support (Figure S.4).
7. Le moniteur est maintenant prêt pour un montage différent.
8. Connectez les câbles à l'arrière du moniteur.
REMARQUE : manipulez avec soin, en retirant le support du moniteur.
Figure S.2
9. Inversez cette procédure pour fixer à nouveau le support.
REMARQUE : utilisez uniquement une méthode de montage alternative compatible VESA.
Manipulez avec soin, en retirant le support.
REMARQUE : faites correspondre la marque « TOP SIDE » (Partie supérieure) sur le support avec la partie supérieure du
moniteur lors de la fixation du support.
Figure S.1
Figure S.3
Français-11
11
Figure S.4
