Vue d'ensemble du produit

Vue d'ensemble du produit

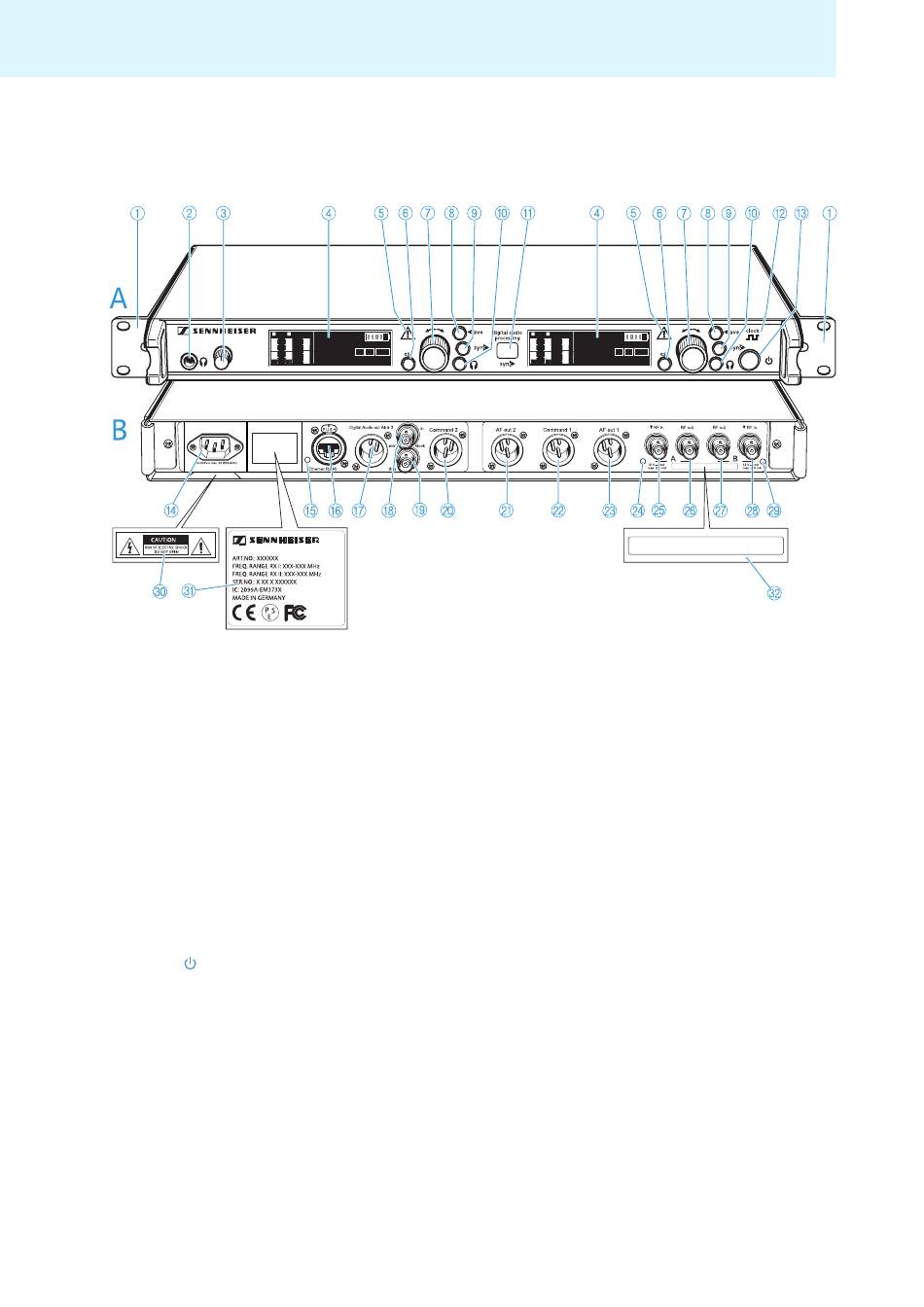

Vue d'ensemble des récepteurs EM 3731-II/EM 3732-II/EM 3732 COM-II
RF
A
True Diversity Receiver EM 3732-II
300
100
30
10
μV
EM 3732-II-XXX-X
A Face avant
1
Equerre de montage
2
Prise jack 6,3 mm pour casque
3
Réglage de volume pour casque
4
Ecran (voir page suivante)
5
Voyant d'avertissement en cas de problème
6
Touche esc, rétro-éclairée
7
Molette de sélection
8
Touche save, rétro-éclairée
9
Touche sync, rétro-éclairée
0
Touche casque, rétro-éclairée
(sauf EM 3731-II)
A
Interface infrarouge
B
Témoin de synchronisation Wordclock externe
C
Touche
, rétro-éclairée
B Face arrière
D
3-pin mains socket
E
LED pour transmission des données par LAN
F
Prise RJ 45 pour LAN
G
Prise XLR 3 (mâle) pour sortie audio numérique,
numérique-symétrique, AES3
Prise BNC pour entrée Wordclock (75 Ω)
H
*
Sur les récepteurs doubles, les sorties audio portant le numéro «
gauche (vu de l'avant) ; les sorties audio portant le numéro «
8
% DEV
776.000
B
M
H
PEAK
z
100
01.01
BANK
HD
AF
COM
50
P
CH
10
RF
% DEV
776.000
A
B
M
H
300
PEAK
z
100
100
01.01
BANK
30
HD
AF
COM
50
P
CH
10
μV
10
RF-OUT FREQ. RANGE: 776 – 960 MHz
Prise BNC pour sortie de bouclage Wordclock (75 Ω)
I
J
Prise XLR 3 (mâle) pour sortie Command 2*,
symétrique (uniquement EM 3732 COM-II)
K
Prise XLR 3 (mâle) pour sortie audio AF Out 2*,
symétrique (sauf EM 3731-II)
L
Prise XLR 3 (mâle) pour sortie Command 1*,
symétrique (sauf EM 3731-II)
M
Prise XLR 3 (mâle) pour sortie audio AF Out 1*,
symétrique
N
LED pour alimentation « Booster » de l'entrée d'antenne A
O
Prise BNC, entrée d'antenne A
(ANT A – RF in, DC out, 50 Ω)
P
Prise BNC, sortie en cascade A
(ANT A – RF out)
Q
Prise BNC, sortie en cascade B
(ANT B – RF out)
R
Prise BNC, entrée d'antenne B
(ANT B – RF in, DC out, 50 Ω)
S
LED pour alimentation « Booster » de l'entrée d'antenne B
T
Plaque avec indications de danger
U
Plaque signalétique
V
Plaque avec plage de fréquences pour le bouclage
1
» émettent le signal audio du récepteur
2
» émettent le signal audio du récepteur droit.
RF-OUT FREQ. RANGE: 776 – 960 MHz
