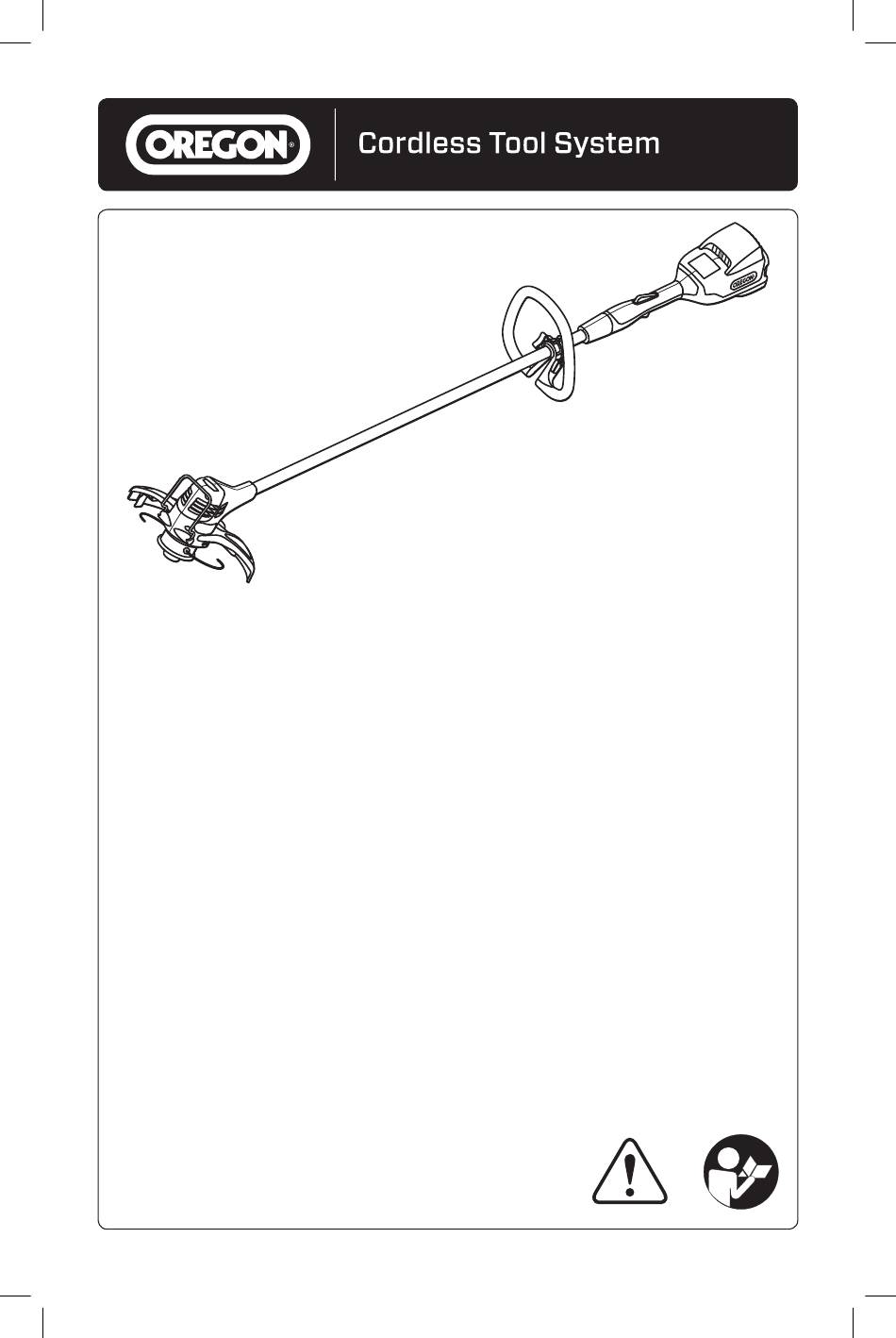

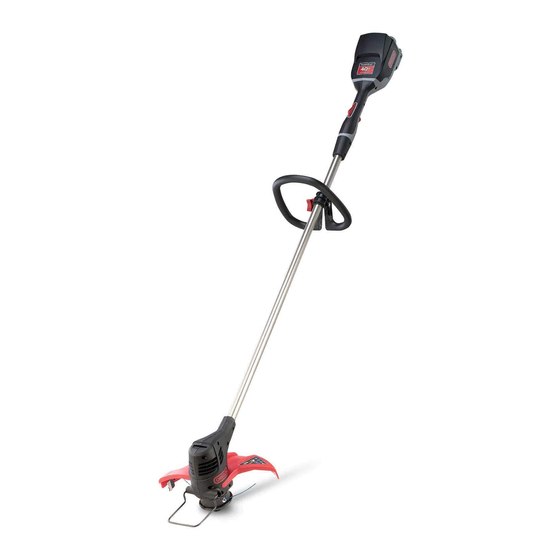

ORIGINAL INSTRUCTION MANUAL
TRIMMER/EDGER MODEL ST250
MANUEL D'INSTRUCTIONS ORIGINAL
TAILLE-BORDURE/COUPE-BORDURE
MODÈLE ST250
MANUAL DE INSTRUCCIONES ORIGINAL
PODADORA/BORDEADORA MODELO ST250
AE 1212 - F/N 558937
