Руководство по монтажу и эксплуатации
Assembly and operating instructions
Notice d'emploi et de montage
Montage- en bedieningshandleiding
Montage- och bruksanvisning
Istruzioni di montaggio
Instrucciones de montaje

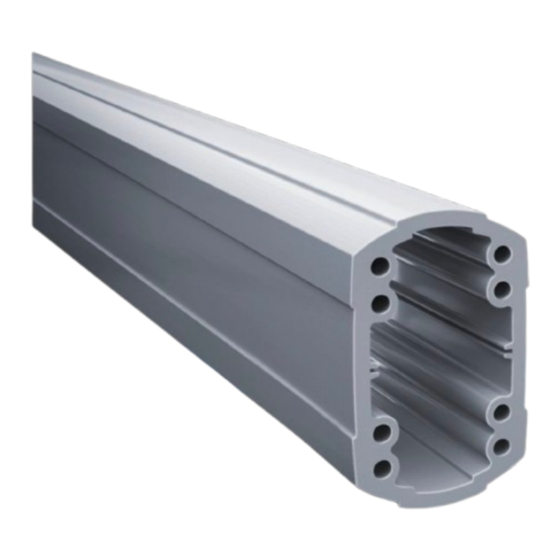

Система несущих рычагов CP 120
Support arm system CP 120
Système à bras porteur CP 120
Draagarmsysteem CP 120
Bärarmssysteem CP 120
Systema a braccio portante CP 120
Sistema de brazo soporte CP 120
サポートアームシステム CP 120
6212.025
6212.820
6212.110
6212.320
6212.760
6212.900
6212.300
6212.100
6212.540
6212.700
6212.050
6212.800
6212.210
6212.380
6206.400
6212.740
6212.200
6212.620
6212.720
6212.520
6212.600
6212.500
6206.420
6212.150
Publicité
Manuels Connexes pour Rittal CP 6212.025
Sommaire des Matières pour Rittal CP 6212.025
- Page 1 Система несущих рычагов CP 120 Support arm system CP 120 Système à bras porteur CP 120 Draagarmsysteem CP 120 Bärarmssysteem CP 120 Systema a braccio portante CP 120 Sistema de brazo soporte CP 120 サポートアームシステム CP 120 6212.025 6212.820 6206.400 6212.740 6212.110 6212.320...
- Page 2 6212.900 Транспортировка/ transportation Просьба обеспечить надежное и постоянное крепление системы несущих рычагов к монтажной поверхности! Please ensure that the support arm system is securely and permanently fastened to the mounting surface! Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 3 500 мм 6212.050 No threading! Optional 1000 мм 6212.100 2000 мм 6212.200 Pas de filetage ! Facultatif ¡No aplicar corte de filetes! Opcional Nessuna filettatura! Optional Geen draadsnijden! Optional Ingen gängskärning! Tillval Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 4 M8 x 40 500 мм 6212.150 1000 мм 6212.110 2000 мм 6212.210 Без нарезания резьбы! No threading! Pas de filetage ! ¡No aplicar corte de filetes! Nessuna filettatura! Geen draadsnijden! Ingen gängskärning! Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 5 Ø 13 4,3 кг 6212.700 4,4 кг 6212.620 1,1 кг 6212.600 2,1 кг 6212.380 Ø 25 Ø 19 Ø 130 Ø 130 2,0 кг 6212.300 0,7 кг 6212.320 0,6 кг 6212.900 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 6 Scaricare il sistema 6212.700 Systeem ontlasten Avlasta systemet M8 x 40 M8 x 25 M8 x 40 = 30 Нм 6212.300/6212.600/6212.620/6212.700/6212.XX0 6212.300/6212.600/6212.740/6212.XX0 6212.380/6212.600/6212.760/6212.XX0 M8 x 25 6212.300 6212.380 78° 150° 110° Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 7 M8 x 25 Ø 13 x 5 = 20 Нм 4 x M8 x 40 2 x M8 x 25 6212.820 4 x J8.4 = 30 Нм Ø 11/M10 Ø 11/M10 Ø 11/M10 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 8 4 x M10 x 25 4 x J8.4 = 30 Нм = 15 Нм Ø 13/M12 Ø 13/M12 Ø 13/M12 М12 х 30 2 x/4 x Ø 10 x 40 Ø 10 Option Option Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 9 6212.800 SZ 2597.000 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 10 M8 x 30 M8 x 25 M8 x 30 = 20 Нм = 20 Нм Ø 13/M12 2 x M5 x 12 Ø 13/M12 2 x M12 x 30 = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 11 M8 x 30 M8 x 30 M8 x 40 M8 x 30 4 x J8.4 = 30 Нм = 20 Нм J8.4 M8 x 30 = 20 Нм Ø 13/M12 Ø 13/M12 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 12 2 x M5 x 12 M8 x 40 4 x J8.4 = 30 Нм Ø 13/M12 Ø 13/M12 2 x M5 x 12 2 x M12 x 30 = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 13 2 x M5 x 12 2 x M8 x 25 6212.700 M8 x 40 4 x J8.4 = 30 Нм Ø 13/M12 Ø 13/M12 2 x M5 x 12 = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 14 TX25 2 x M5 x 12 2 x M8 x 25 6212.620 M8 x 40 4 x J8.4 = 30 Нм 2 x M5 x 12 = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 15 TX25 2 x M5 x 12 2 x M8 x 25 6212.600 2 x M5 x 12 M8 x 40 4 x J8.4 = 30 Нм = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 16 2 x M5 x 12 2 x M8 x 25 6212.380 M8 x 40 4 x J8.4 = 30 Нм = 10 Нм 2 x M5 x 12 Ø 7 Ø 7 = 1 Нм Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 17 6212.300 4 x J8.4 = 30 Нм Ø 7 Ø 7 = 10 Нм M8 x 40 6212.320 4 x J8.4 = 30 Нм = 10 Нм Ø 7 Ø 7 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 18 = 10 Нм = 10 Нм Ø 7 Ø 7 ±45° 6206.420 4 x A6.4 4 x J6.4 4 x M6 x 30 = 10 Нм = 10 Нм 6212.300 6212.320 6212.380 Руководство по монтажу системы несущих рычагов Rittal CP 120...
- Page 19 Per il trasporto di sistemi di braccia portanti premontati bisognerà prendere adeguate misure per la sicurezza del trasporto! Voor het transport van vooraf gemonteerde draagarmsystemen dienen passende transportbeveiligingsmaatregelen genomen te worden! måste lämpliga åtgärder för transportsäkring vidtas! Руководство по монтажу системы несущих рычагов Rittal CP 120...
