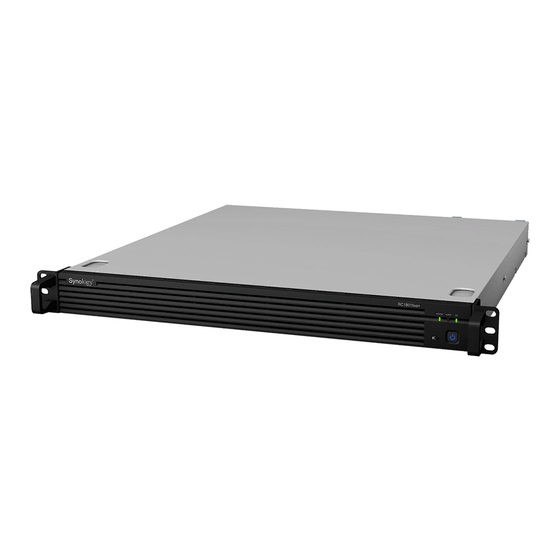

- Page 1 Synology RackStation RC18015xs+ Unité d'expansion RXD1215sas Guide d’installation rapide...
-
Page 2: Table Des Matières
Instructions de sécurité Chapitre 2 : Installation matérielle Outils et pièces nécessaires pour l'installation Installation des disques durs dans la Synology RXD1215sas Connexion au Synology RC18015xs+ Chapitre 3 : Installer DSM sur un RackStation Installation de DSM avec Web Assistant Confirmer la connexion et gérer les espaces de stockage... -
Page 3: Chapitre 1 : Avant De Commencer
Synology. Les chapitres qui suivent vous fourniront des instructions pour configurer et démarrer le RackStation et les unités d'expansion. * Le Synology RackStation RC18015xs+ et l'unité d'expansion RXD1215sas sont vendus séparément. Remarque : RC18015xs+ est conçu pour fonctionner avec un cluster high-availa- bility (HA). - Page 4 RXD1215sas Cordon d'alimentation Unité d'expansion x 1 secteur x 2 Guide d'installation rapide x Vis pour lecteur 3,5" Vis pour lecteur 2,5" Câble mini-SAS x 2 x 52 x 52 4 Chapitre 1 : Avant de commencer...
-
Page 5: Coup D'œil Rapide
Coup d'œil rapide RC18015xs+ Avant Arrière Nom de N° Emplacement Description l’élément 1. Appuyez pour allumer le RackStation. 2. Pour éteindre le RackStation, appuyez et maintenez le bouton d’alimentation jusqu’à ce que vous Bouton entendiez un « bip » et que le voyant d’alimentation d'alimentation commence à... - Page 6 Nom de N° Emplacement Description l’élément Connectez ici les lecteurs externes sur le RackStation. Remarque : Les périphériques autres que ceux destinés au stockage ne sont pas pris en charge. Les lecteurs USB externes ne peuvent être utilisés que Port USB 3,0 sur un RackStation fonctionnant en tant que serveur actif.
- Page 7 Nom de N° Emplacement Description l’élément Appuyez pour mettre manuellement sous tension l'unité d'expansion. Bouton Remarque : Lorsque l'unité d'expansion fonctionne d'alimentation dans un cluster HA, vous ne pouvez pas l'arrêter de et indicateur force en appuyant de manière prolongée sur son bouton d'alimentation.
-
Page 8: Instructions De Sécurité
Instructions de sécurité Évitez l’exposition directe à la lumière solaire ou la proximité avec des produits chimiques. Assurez-vous que l’environnement ne change pas brusquement de température ou d’humidité. Placez toujours le produit avec le côté droit dirigé vers le haut. Ne pas placer près de liquides. -
Page 9: Chapitre 2 : Installation Matérielle
2. Les disques durs SATA ne sont pas pris en charge dans la RXD1215sas. Installation des disques durs dans la Synology RXD1215sas 1 Ouvrez le tiroir du disque dur. a Trouvez le petit bouton situé du côté gauche de la poignée du tiroir du disque dur. - Page 10 2 Installation des disques : • Pour les disques durs 3,5" : Placez le disque dans le tiroir à disque dur. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour fixer le disque dur. • Pour les disques durs 2,5" : Placez le disque dans le tiroir à disque dur. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour fixer le disque dur.
- Page 11 4 Poussez la poignée pour fixer le tiroir pour disque dur 5 Poussez le commutateur situé sur la poignée du tiroir du disque dur vers la gauche pour verrouiller le tiroir du disque dur. 6 Répétez les étapes ci-dessus pour monter les autres disques durs que vous avez préparés.
-
Page 12: Connexion Au Synology Rc18015Xs
Connexion au Synology RC18015xs+ 1 Utilisez au moins un câble LAN pour connecter chaque unité RackStation à votre commutateur, routeur ou concentrateur. Remarque : Les deux unités RackStation du cluster HA doivent être connectées au réseau de la même manière. Par exemple, si vous connectez deux câbles LAN sur les ports LAN 1 et LAN 3 d'un RackStation, vous devez également connecter deux câbles... - Page 13 4 Connectez l'unité d'expansion sur les deux unités RackStation à l'aide de câbles mini- SAS. a Connectez une extrémité du câble mini-SAS sur le port SAS-OUT d'un RackStation, et l'autre extrémité sur le port SAS-IN du module SAS A de l'unité d'expansion. b Connectez une extrémité...
- Page 14 14 Chapitre 2 : Installation matérielle...
-
Page 15: Chapitre 3 : Installer Dsm Sur Un Rackstation
RackStation Une fois que l'installation matérielle est terminée, veuillez installer DiskStation Manager (DSM) – un système d'exploitation à interface Web de Synology - sur votre RackStation. Installation de DSM avec Web Assistant Le RackStation est livré avec un outil intégré appelé Web Assistant qui vous aide à... - Page 16 6 Si vous quittez accidentellement le processus d'installation avant la fin, accédez à nouveau à find.synology.com pour rechercher le modèle RC18015xs+ dont l'état est Prêt, et connectez-vous à DSM en tant qu'admin (nom du compte administrateur par défaut) sans renseigner le champ du mot de passe.
-
Page 17: Confirmer La Connexion Et Gérer Les Espaces De Stockage
Confirmer la connexion et gérer les espaces de stockage 1 Connectez-vous au DiskStation Manager (DSM) de l'unité RackStation. 2 Accédez à Menu principal > Gestionnaire de stockage > Aperçu pour vérifier que la ou les unités d'expansion sont correctement connectées. 3 Accédez à... -
Page 18: Plus D'informations
Avant d'utiliser cette unité d'expansion, consultez les limitations ci-dessous. 1. Vous pouvez utiliser cette unité d'expansion dans un seul cluster HA avec un maximum de deux unités Synology RackStation RC18015xs+ simultanément. 2. Les deux unités RackStation doivent partager les mêmes unités d'expansion. Cela ne marchera pas si un RackStation est connecté... -
Page 19: Chapitre 4 : Maintenance Et Extension
HA (s'il est créé), vous devez monter une autre carte d'interface réseau d'un modèle identique sur l'autre RackStation. 2. Pour des modèles de carte d'interface réseau compatibles, accédez à www. synology.com. 1 Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel. - Page 20 2 Ouvrez le RackStation en retirant le cache supérieur. a Dévissez dans le sens inverse des aiguilles d'une montre les deux vis situées à l'arrière du modèle tout en maintenant le cache supérieur du châssis. b Retirez le cache supérieur en le saisissant fermement par les encoches pour pouce et en le tirant dans le sens indiqué...
- Page 21 3 Installez la carte d'interface réseau. a Tirez la languette du support d'accès vers la droite de façon à retirer le cache d'accès du port. b Alignez le connecteur de la carte et le support avec les emplacements. c Insérez la carte dans le logement. Chapitre 4 : Maintenance et extension...
-
Page 22: Ajoutez Un Module De Ram Dans Le Rackstation
Vissez les deux vis que vous avez ôtées à l'étape 2-a. Ajoutez un module de RAM dans le RackStation Le module optionnel de RAM Synology est conçu pour augmenter la mémoire du RackStation. Suivez les étapes ci-dessous pour installer, vérifier ou retirer un module de RAM sur votre RackStation. - Page 23 1 Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel. 2 Ouvrez le RackStation en suivant l'étape 2 de Monter une carte d’interface réseau dans le RackStation 3 Insérez le nouveau module de mémoire dans le logement : a Poussez les clips de retenue sur l'emplacement à...
-
Page 24: Pour S'assurer Que Le Rackstation Reconnaît La Nouvelle Capacité Mémoire
Pour s'assurer que le RackStation reconnaît la nouvelle capacité mémoire : 1 Connectez-vous à DSM en tant qu'admin ou qu'utilisateur appartenant au groupe des administrateurs. 2 Vérifiez la Mémoire physique totale dans Panneau de configuration > Centre d'infos. Si votre RackStation ne reconnaît pas le module de mémoire ou ne démarre pas avec succès, assurez-vous que le module a été... -
Page 25: Remplacement D'un Module De Ventilateur Défaillant
Remplacement d'un module de ventilateur défaillant Si un module de ventilateur est défaillant, consultez les instructions ci-dessous pour ouvrir le RackStation et le remplacer. 1 Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel. 2 Ouvrez le RackStation en suivant l'étape 2 de Monter une carte d’interface réseau dans le RackStation 3 Retirez le module du ventilateur défaillant en le tirant vers le haut, hors du RackStation. - Page 26 RackStation défaillant. Mettez le RackStation déconnecté de côté. 2 Préparez un nouveau RackStation et suivez les instructions du Chapitre 2 : Connexion au Synology RC18015xs+Connexion au Synology RC18015xs+, page SPtv12 afin de connecter le nouveau RackStation à l'autre RackStation et à l'unité d'expansion.
-
Page 27: Rxd1215Sas
RXD1215sas Ajouter davantage d'unités d'expansion au cluster HA Le cluster HA avec RackStation RC18015xs+ est en mesure de fonctionner avec un maximum de quinze unités d'expansion RXD1215sas. Suivez les instructions ci-dessous pour ajouter davantage d'unités d'expansion au cluster HA. 1 Connectez une extrémité du câble mini-SAS sur le port SAS-OUT du module SAS A de l'unité... -
Page 28: Remplacement D'une Psu Défaillante
Remarque : 1. Les unités d'expansion doivent être connectées en série avec les modules sur les côtés correspondants pour chaque unité RackStation. 2. Les deux unités RackStation doivent être connectées à leurs unités d'expansion partagées dans le même ordre. Par exemple, si vous connectez une unité RackStation aux unités d'expansion dans l'ordre «... - Page 29 1 Débranchez les câbles mini-SAS du module SAS dont le ventilateur défaillant doit être remplacé. Remarque : Si le module SAS est connecté en série au RackStation fonctionnant comme serveur actif, procédez manuellement à un basculement dans DSM avant de débrancher les câbles SAS du module SAS.
- Page 30 Pour remplacer le module SAS défaillant : Préparez un nouveau module SAS et poussez-le à nouveau vers la fente jusqu'à ce que vous entendiez un déclic. Pour remplacer le ventilateur du module SAS défaillant : 1 Retirez le ventilateur défaillant en le tirant vers le haut, hors du module SAS. Les ventilateurs sont numérotés comme illustré...
- Page 31 2 Préparez un nouveau ventilateur, alignez la flèche pour qu'elle pointe vers le panneau arrière, comme illustré ci-dessous, et insérez-le dans l'emplacement vide. 3 Repoussez le module SAS dans l'emplacement jusqu'à ce que vous entendiez un déclic. Chapitre 4 : Maintenance et extension...
- Page 32 32 Chapitre 4 : Maintenance et extension...
-
Page 33: Annexe A : Caractéristiques
• Température de stockage : de -5 à 140˚F (de -20 à 60˚C) • Humidité relative : 5 à 95 % HR Remarque : Les caractéristiques du modèle sont sujettes à modifications sans préavis. Veuillez consulter www.synology.com pour les informations les plus récentes. - Page 34 • Température de stockage : de -5 à 140˚F (de -20 à 60˚C) • Humidité relative : 5 à 95 % HR Remarque : Les caractéristiques du modèle sont sujettes à modifications sans préavis. Veuillez consulter www.synology.com pour les informations les plus récentes. 34 Annexe A : Caractéristiques...
-
Page 35: Annexe B : Tableau Des Voyants Del
(sur le côté Orange Statique Connexion 100 Mbps droit de la prise) Éteint Connexion 10 Mbps / aucun réseau Remarque : Les caractéristiques du modèle sont sujettes à modifications sans préavis. Veuillez consulter www.synology.com pour les informations les plus récentes. - Page 36 Statique Unité d'alimentation normale Voyant PSU Éteint Unité d'alimentation hors tension Remarque : Les caractéristiques du modèle sont sujettes à modifications sans préavis. Veuillez consulter www.synology.com pour les informations les plus récentes. 36 Annexe B : Tableau des voyants DEL...
-
Page 37: Contrat De Licence Utilisateur Final
IMPORTANT-LIRE ATTENTIVEMENT : LE PRÉSENT CONTRAT DE LICENCE UTILISATEUR FINAL (« CLUF ») EST UN CONTRAT LÉGAL ENTRE VOUS (INDIVIDU OU ENTITÉ UNIQUE) ET SYNOLOGY, INC. ( «SYNOLOGY») POUR LE LOGI- CIEL SYNOLOGY INSTALLÉ SUR LE PRODUIT SYNOLOGY ACHETÉ PAR VOUS (LE « PRODUIT ») OU TÉLÉCHARGÉ... - Page 38 UTILISER LE LOGICIEL OU SINON EN RELATION AVEC légaux ou d’équité de la part de Synology pour toute rupture LE PRÉSENT CLUF OU LOGICIEL, QUE CE SOIT DE PAR effective ou présagée de toute disposition du présent CLUF LE CONTRAT, LE DÉLIT (Y COMPRIS LA NÉGLIGENCE),...
-
Page 39: Garantie Limitée Du Produit
SYNOLOGY, INC. GARANTIE LIMITÉE DU PRODUIT CETTE GARANTIE LIMITÉE (« GARANTIE ») S’APPLIQUE AUX PRODUITS (DÉFINIS CI-APRÈS) DE SYNOLOGY, INC. ET DE SES FILIALES, Y COMPRIS SYNOLOGY AMERICA CORP, (COLLECTIVEMENT, « SYNOLOGY »). VOUS ACCEPTEZ ET RECONNAISSEZ VOUS SOUMETTRE AUX TERMES DE CETTE GARANTIE EN OUVRANT ET/OU EN UTILISANT L’EMBALLAGE CONTENANT LE PRODUIT. - Page 40 à jour NÉGLIGENCE), STRICTE RESPONSABILITÉ OU AUTRE mise à disposition du Client par Synology ; ou si (3) le Client HYPOTHÈSE. L’exclusion précédente de certains types met en œuvre, installe ou utilise tout correctif, modification, de dommages et limitations de responsabilités s’appliquera...
- Page 41 Garantie est régie par les Synology et le Client, en rapport avec le sujet en question. lois de l’État de Washington, États-Unis d’Amérique, sans Aucun amendement, modification ou désistement des dispo- considération de tout principe de conflit de lois contraire.
- Page 42 P/N 15-05C010010 Imprimé à Taïwan...
