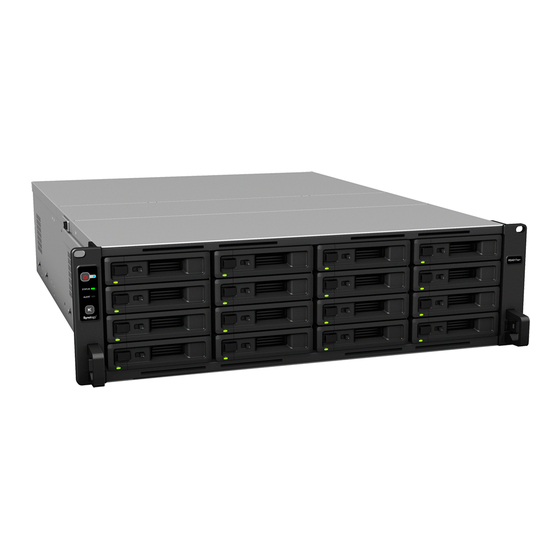

- Page 1 Synology RackStation RS4017xs+ Guide d'installation matérielle...
-
Page 2: Table Des Matières
Table des matières Chapitre 1 : Avant de commencer Contenu de la boîte Synology RackStation en quelques mots Consignes de sécurité Chapitre 2 : Installation matérielle Outils et pièces nécessaires pour l'installation Installation des disques Ajouter un module de RAM sur un RackStation Montage de cartes d'interface réseau dans le RackStation... -
Page 3: Chapitre 1 : Avant De Commencer
Chapitre Avant de commencer Nous vous remercions d'avoir acheté un produit Synology. Avant d'installer votre nouveau RackStation, veuillez vérifier le contenu du colis afin de vous assurer que vous avez reçu les éléments ci-dessous. Veillez également à lire attentivement les instructions de sécurité pour éviter de vous blesser ou d'endommager votre RackStation. -
Page 4: Synology Rackstation En Quelques Mots
Synology RackStation en quelques mots Avant N° Nom de l'élément Emplacement Description 1. Appuyez pour allumer le RackStation. Bouton d'alimentation et 2. Pour éteindre le RackStation, appuyez et maintenez le bouton indicateur d'alimentation jusqu'à ce que vous entendiez un « bip » et que le voyant d'alimentation commence à... - Page 5 RackStation en état « Non installé », afin de pouvoir réinstaller DiskStation Manager (DSM). Pour plus d'informations sur les unités d'extension Synology prise en charge par votre RackStation, veuillez visiter www.synology.com. 5 Chapitre 1 : Avant de commencer...
-
Page 6: Consignes De Sécurité
Consignes de sécurité Évitez l'exposition directe à la lumière solaire ou la proximité avec des produits chimiques. Assurez- vous que l'environnement ne change pas brusquement de température ou d'humidité. Placez toujours le produit avec le côté droit dirigé vers le haut. Ne pas placer près de liquides. -
Page 7: Chapitre 2 : Installation Matérielle
Chapitre Installation matérielle Outils et pièces nécessaires pour l'installation • Un tournevis www.synology.com • Au moins un disque dur SATA de 3,5” ou 2,5” (Consultez pour connaître les modèles de disques durs compatibles.). Avertissement : Si vous installez un disque dur qui contient des données, le système formate le disque et efface toutes les données existantes. - Page 8 3 Insérez le plateau de disque dans la baie de disque vide. Remarque : Veillez à pousser la baie à fond Autrement le disque dur risque de ne pas fonctionner correctement. 4 Poussez la poignée pour fixer le tiroir pour disque dur. 5 Poussez le commutateur situé...
-
Page 9: Ajouter Un Module De Ram Sur Un Rackstation
Ajouter un module de RAM sur un RackStation Le module optionnel de RAM Synology est conçu pour augmenter la mémoire du RackStation. Suivez les étapes ci-dessous pour installer, vérifier ou retirer un module de RAM sur votre RackStation. Pour installer le module de RAM : 1 Éteignez votre RackStation. - Page 10 3 Insérez le nouveau module de mémoire dans le logement : a Poussez les clips de retenue sur l'emplacement à l'extérieur des côtés. b Alignez l'encoche du bord doré du module avec l'encoche du logement mémoire. c Poussez le module de mémoire vers le bas avec une pression ferme et régulière. Les clips de retenue se mettent en position lorsque le module est correctement inséré.
-
Page 11: Montage De Cartes D'interface Réseau Dans Le Rackstation
Retirez la vis qui maintient le cache de l'emplacement d'extension. b Soulevez le cache de l'emplacement d'extension. Pour plus d'informations à propos des cartes d'interface réseau 10GbE ou Gigabit prises en charge, reportez-vous à www.synology.com. 11 Chapitre 2 : Installation matérielle... -
Page 12: Remplacer Le Ventilateur Du Système
c Alignez le connecteur de la carte avec le port d'extension, puis insérez la carte dans le port. d Remettez en place la vis retirée à l'étape 3-a pour maintenir la nouvelle carte que vous avez insérée. Remarque : Assurez-vous que le connecteur est inséré complètement. Autrement la carte d'interface réseau risque de ne pas fonctionner correctement. - Page 13 2 Soulevez et retirez le couvercle du ventilateur. 3 Les ventilateurs sont numérotés selon le schéma ci-dessous : 4 Identifiez le ventilateur défectueux. Soulevez le ventilateur pour le retirer. 13 Chapitre 2 : Installation matérielle...
-
Page 14: Remplacement D'une Psu Défaillante
5 Préparez un nouveau ventilateur et glissez-le dans le RackStation. Assurez-vous que le ventilateur est correctement aligné, comme illustré ci-dessous. Remplacement d'une PSU défaillante Si une PSU est défaillante, consultez les instructions ci-dessous pour la remplacer. 1 Débranchez le cordon d'alimentation de la PSU à remplacer. Remarque : lorsque vous entendez un long bip, le fait d'appuyer sur le bouton Bip désactivé... -
Page 15: Démarrer Votre Rackstation
Démarrer votre RackStation 1 Connectez l'une des extrémités de chaque cordon d'alimentation aux ports d'alimentation à l'arrière de votre RackStation et l'autre extrémité à une prise électrique. 2 Connectez au moins un câble LAN à l'un des ports LAN et l'autre extrémité à votre commutateur, routeur ou concentrateur. -
Page 16: Chapitre 3 : Installer Dsm Sur Un Rackstation
Installer DSM sur un RackStation Une fois que l'installation matérielle est terminée, veuillez installer DiskStation Manager (DSM) – un système d'exploitation à interface Web de Synology - sur votre RackStation. Installation de DSM avec Web Assistant Votre RackStation est livré avec un outil intégré appelé... -
Page 17: Annexe A : Caractéristiques
• Température de stockage : -5 à 140 ˚F (-20 à 60 ˚C) • Humidité relative : 5 % à 95 % HR Remarque : www.synology.com les caractéristiques du modèle sont sujettes à modifications sans préavis. Veuillez vous reporter à pour les dernières informations. -
Page 18: Annexe B : Tableau Des Voyants À Led
Essayez de redémarrer votre RackStation ou réinsérez le ou les disques durs, puis exécutez l'outil de diagnostic du fabricant du HDD/SSD afin de vérifier l'état du ou des disques. Si vous pouvez vous connecter à DSM, exécutez le test intégré S.M.A.R.T. pour analyser le ou les disques. Si le problème persiste, veuillez contacter le support technique de Synology pour obtenir de l'aide. - Page 19 IMPORTANT-LIRE ATTENTIVEMENT : CE CONTRAT DE LICENCE UTILISATEUR FINAL ("CLUF") EST UN CONTRAT LÉ GAL ENTRE VOUS (UN INDIVIDU OU UNE ENTITÉ LÉ GALE) ET SYNOLOGY, INC. (« SYNOLOGY ») POUR LE LOGICIEL SYNOLOGY INSTALLÉ SUR LE PRODUIT SYNOLOGY ACHETÉ PAR VOUS (LE « PRODUIT ») OU TÉ...
- Page 20 RESPONSABILITÉ OU AUTRE HYPOTHÈ SE MÊ ME SI ne sera intégré à aucun autre arbitrage et ne sera pas mené SYNOLOGY A É TÉ AVERTI DE L'É VENTUALITÉ DE TELS sur la base d'une action collective. L'arbitrage devra se tenir DOMMAGES.
- Page 21 SYNOLOGY, INC. GARANTIE LIMITÉ E DU PRODUIT CETTE GARANTIE LIMITÉ E (« GARANTIE ») S'APPLIQUE AUX PRODUITS (DÉ FINIS CI-APRÈ S) DE SYNOLOGY, INC. ET DE SES FILIALES, Y COMPRIS SYNOLOGY AMERICA CORP, (COLLECTIVEMENT, « SYNOLOGY »). VOUS ACCEPTEZ ET RECONNAISSEZ Ê TRE SOUMIS AUX TERMES DE CETTE GARANTIE EN OUVRANT L'EMBALLAGE CONTENANT ET/OU EN UTILISANT LE PRODUIT.
- Page 22 œuvre tout correctif, modification, amélioration ou DOCUMENTATION OU LOGICIEL L'ACCOMPAGNANT autre mise à jour mise à disposition du Client par Synology ; AINSI TOUT BIEN OU SERVICE FOURNIS SOUMIS À ou si (3) le Client met en œuvre, installe ou utilise tout CETTE GARANTIE SE LIMITE AU MONTANT EFFECTIF correctif, modification, amélioration ou autre mise à...
- Page 23 Loi en vigueur. Sauf interdiction expresse de la légaux ou d'équité de la part de Synology pour toute rupture législation locale, la présente Garantie est régie par les lois effective ou présagée de toute disposition de la présente de l'É...
- Page 24 FCC Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
