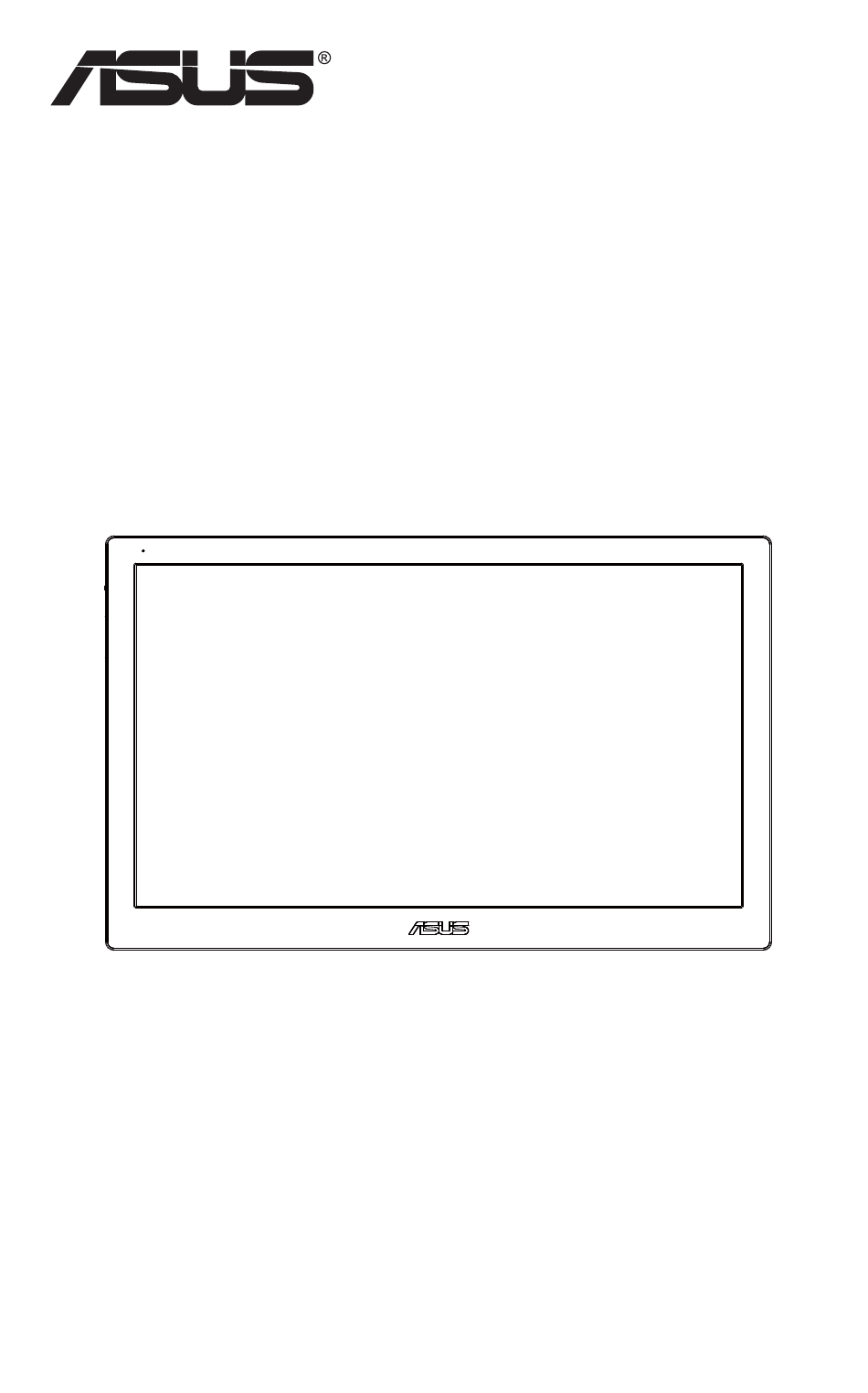

- Page 1 MB169C+ Moniteur USB Type-C Guide de l'utilisateur USB-C I DP ALTERNATE SUPPORT...
-
Page 2: Table Des Matières
La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été... -
Page 3: Avertissements
Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes : • Cet appareil ne doit pas causer d’interférences nuisibles, et •... -
Page 4: Informations De Sécurité
Informations de sécurité • Avant d’installer cet écran USB Type-C, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais ce moniteur USB Type-C à la pluie ou à l’humidité. •... -
Page 5: Soin & Nettoyage
Soin & Nettoyage • Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce. -
Page 6: Où Trouver Plus D'informations
Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous à http://www.asus. Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été... -
Page 7: Bienvenu
Merci d'avoir acheté l'écran ASUS ® USB Type-C ! Le dernier écran ASUS USB Type-C offre la plus grande portabilité et simplicité à votre vie, en améliorant votre expérience et le style. Contenu de la boîte Vérifiez que tous les éléments suivants sont présents dans la boîte : Écran USB Type-C... -
Page 8: Présentation Du Moniteur
Présentation du moniteur 1.3.1 Vue de devant Fermer Menu QuickFit Filtre de lumière bleue USB-C I DP ALTERNATE SUPPORT ≥ 3S Marche Arrêt USB-C I DP ALTERNATE SUPPORT ≥5S USB-C I DP ALTERNATE SUPPORT Bouton 3-directions • Appuyez sur le bouton Centre pour activer le menu OSD. •... - Page 9 La fonction QuickFit contient 3 pages de formes de grille courantes, et de tailles de photo. Voir pages 1-4 pour plus de détails. Filtre de lumière bleue • Ajuste le niveau d'énergie de la lumière bleue émise par le rétroéclairage à LED. Port USB Type-C Moniteur USB Type-C ASUS MB169C+...
-
Page 10: Fonction Quickfit
1.3.2 Fonction QuickFit La fonction QuickFit contient deux types de formes : (1) Grille (2) Taille de photo. Motif Grille : Aide les concepteurs et les utilisateurs à organiser le contenu et l’affichage sur une page, et à créer un design et un effet consistent. Alignment Grid1 Alignment Grid2 Taille de photo : Permet aux photographeurs et aux autres de visualiser précisément... -
Page 11: Réglage De L'écran
Vous pouvez régler l'angle de l'écran dans trois positions avec le boîtier de transport. • Il y a deux sangles de réglage d'angle de vue. Pour une position droite, utilisez la sangle de côté éloignée du couvercle supérieur. Pour une position vers l'arrière, utilisez l'autre sangle. Moniteur USB Type-C ASUS MB169C+... -
Page 12: Branchement Du Câble Usb Type-C
Branchement du câble USB Type-C Connectez un bout du câble USB Type-C au port USB de l'écran, l'autre bout au port USB de votre ordinateur Type-C Chapitre 2 : Configuration... -
Page 13: Menu Osd (Affichage À L'écran)
ou pour effectuer les modifications en fonction des indicateurs dans le menu. Appuyez sur le bouton pour retourner au menu précédent ou appuyez sur le bouton Centre pour confirmer et retourner au menu précédent. Moniteur USB Type-C ASUS MB169C+... -
Page 14: Présentation Des Fonctions Osd
3.1.2 Présentation des fonctions OSD Splendid Cette fonction contient huit sous-fonctions que vous pouvez sélectionner en fonction de votre préférence. ASUS MB169 Splendid Mode Paysage DisplayPort 1920x1080@60Hz Mode Paysage Mode Standard Mode Cinéma Mode Jeu Mode Vue Nocturne Mode sRGB... -
Page 15: Filtre De Lumière Bleue
• Contraste : La plage de réglage est de 0 à 100. • Saturation : La plage de réglage est de 0 à 100. • Température Couleur : Contient trois modes de couleurs prédéfinies (Froid, Normal, Chaud) et Mode Utilisateur. Moniteur USB Type-C ASUS MB169C+... - Page 16 • Contrôle de l'aspect : Permet de régler le rapport d’aspect sur "Plein écran" ou "4:3". • VividPixel : Technologie exclusive de ASUS qui rend les images plus vivantes avec des détails cristallins, pour votre plaisir. La plage de réglage est de 0 à 100.
-
Page 17: Configuration Système
Sélectionnez Marche pour ouvrir le menu principal de GamePlus. • Appuyez sur pour sélectionner entre les fonctions Viseur et Minuterie. • Appuyez sur le bouton Centre pour confirmer la fonction choisie. Appuyez sur pour sortir et quitter. Moniteur USB Type-C ASUS MB169C+... - Page 18 Menu principal de GamePlus-Viseur GamePlus-Minuterie GamePlus GamePlus GamePlus GamePlus Viseur Minuterie NEXT NEXT NEXT NEXT NEXT NEXT • QuickFit : Voir pages 1-4 pour plus de détails. • ECO Mode : Pour activer le mode d’économie d’énergie. • Configuration OSD : Pour ajuster le Délai OSD, DDC/CI, et la Transparence de l'écran OSD.
-
Page 19: Myfavorite
"Splendid", "Luminosité", "Contraste", "Température couleur", "QuickFit", "GamePlus" et l’utiliser avec un bouton de raccourci. MyFavorite Charger/Enregistrer tous les réglages sur l'écran. ASUS MB169 MyFavorite Mode Paysage DisplayPort 1920x1080@60Hz Réglage 1 Charge Réglage 2 Enregistrer Réglage 3 Réglage 4 Moniteur USB Type-C ASUS MB169C+... -
Page 20: Spécifications
3.2 Spécifications Modèle MB169C+ Taille du panneau Largeur de l'écran 15,6" (16:9, 39,62cm) Résolution 1920 x 1080 Luminosité 180 cd/m Contraste (Min.) ≧700:1 Couleurs de l’écran 262 K Entrée Numérique Mode alternatif DisplayPort™ pour USB Type-C™ Couleurs Gris sombre Consommation électrique ≦... -
Page 21: Guide De Dépannage (Faq)
• Éloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image de • Inspectez le câble USB Type-C et assurez-vous qu'aucune l’écran sont bizarres (le blanc broche n'est courbée. n’apparaît pas blanc) Moniteur USB Type-C ASUS MB169C+... - Page 22 Filtre de lumière bleue. Une fois le logo ASUS disparu, le message "mode de sécurité" s'affiche. Une fois le message "mode de sécurité" disparu, veuillez définir la couleur de fond sur image blanche ou image quasi blanche (*1).
-
Page 23: Fréquences Supportées
75Hz 49,725kHz Modes VESA, Fréquences utilisateurs disponibles Taux de Résolution Fréquence horizontale rafraîchissement 848x480 60Hz 31,02kHz 1280x720(RB) 60Hz 44,444kHz 1280x720 60Hz 44,772kHz 1280x720 75Hz 56,456kHz 1280x768(RB) 60Hz 47,396kHz 1280x800(RB) 60Hz 49,306kHz 1280x800 60Hz 49,702kHz Moniteur USB Type-C ASUS MB169C+ 3-11... - Page 24 1280x800 75Hz 62,795kHz 1366x768 60Hz 47,712kHz 1440x900(RB) 60Hz 55,469kHz 1440x900 75Hz 70,635kHz 1680x1050(RB) 60Hz 64,674kHz 1920x1080 60Hz 66,587kHz Synchronisations SD/HD Formats CEA-861B, synchronisation primaire supportée SD/HD Taux de Résolution Fréquence horizontale rafraîchissement 640x480P 59,94 / 60Hz 31,469 / 31,5kHz 720x480P 59,94 / 60Hz 31,469 / 31,5kHz 720x576P...
