6.
EXEMPLE D'APPLICATION D'AUTOMATISMES A DEUX VANTAUX
Lorsque le tableau électronique E2H est
utilisé dans des applications pour automa-
tisations à deux vantaux battantes qui se
superposent il est possible d'effectuer les
raccordements suivants.

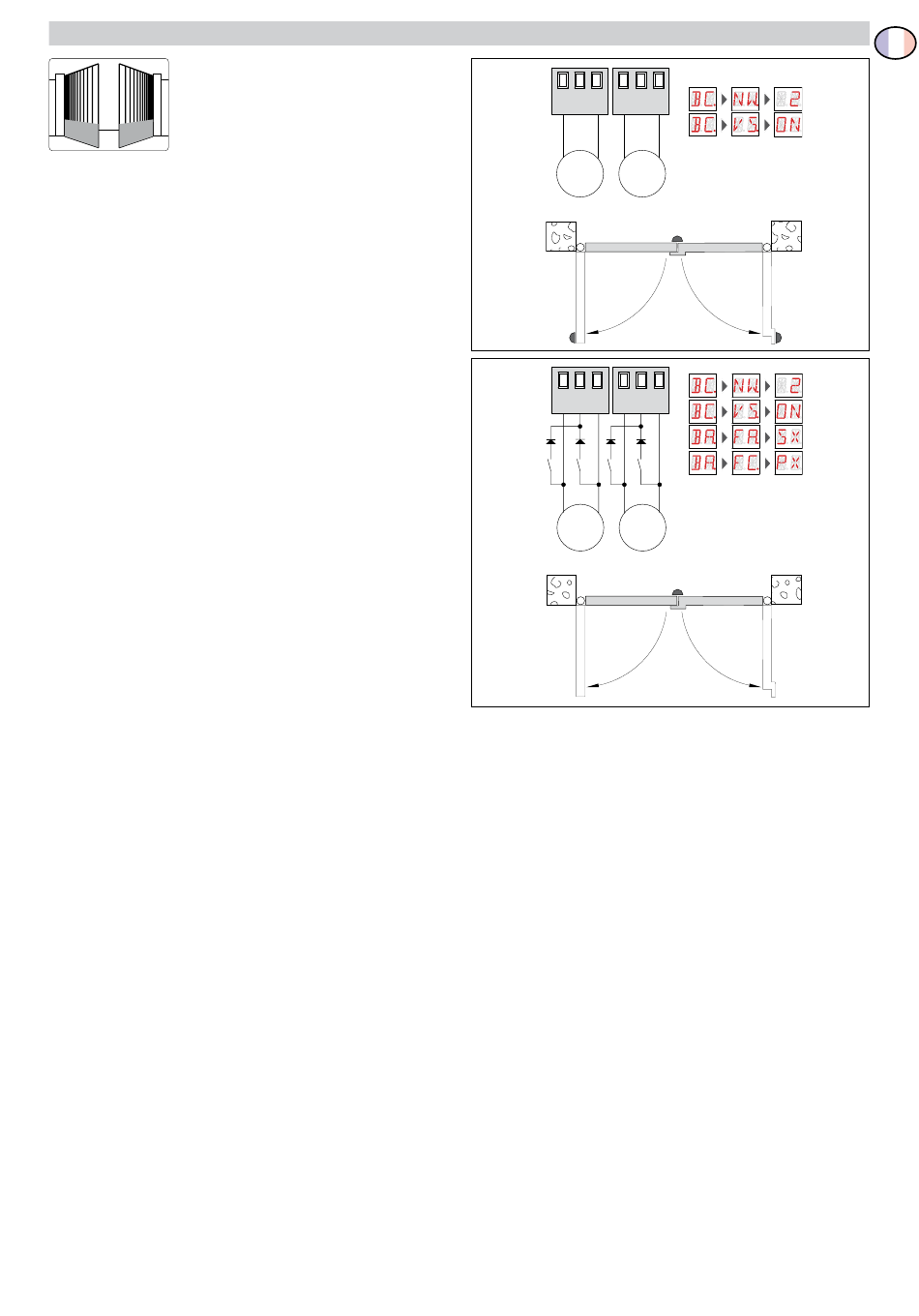

(Fig. 6.1) Installation avec butée d'arrêt mécanique en ouver-
ture et en fermeture et sans l'utilisation de fins de course élec-
triques.
(Fig. 6.2) Installation avec butée d'arrêt mécanique en fermetu-
re et avec l'utilisation de fins de course électriques.
36 35 34
33 32 31
M2
=
36 35 34 33 32 31
M2
=
25
M1
=
M1
=
E2H - IP1967
F
Fig. 6.1
Fig. 6.2
