Alternativ 3: Ändladdning (tillbehör)
Vid val av ändladdning skall lyften kompletteras med In-rail/end point charging (70200062). Laddaren som medföljer
lyften ansluts och används.

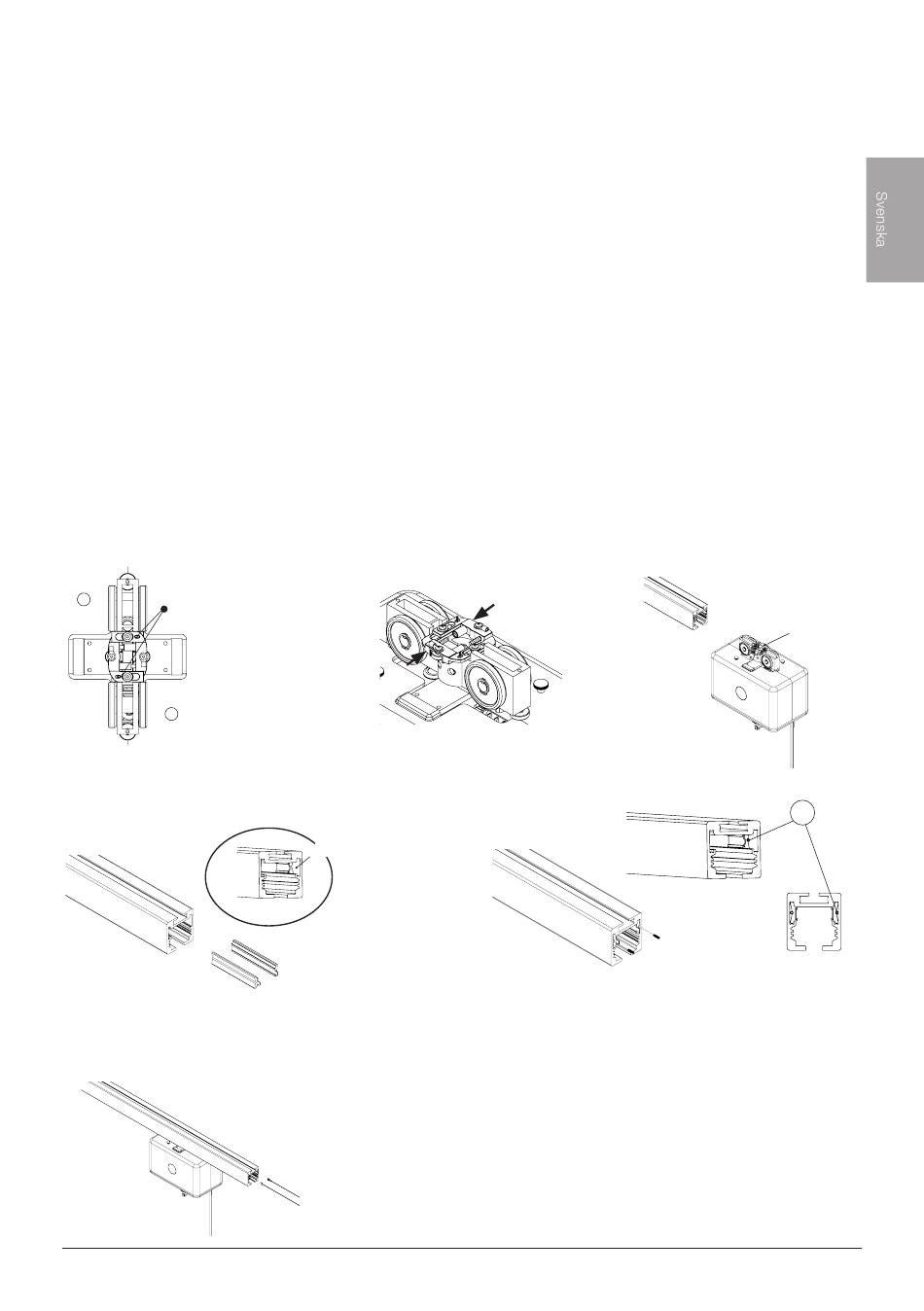

1) Kontrollera att laddningspunkterna är inställda för laddningsstation. Laddningsplattan hålls ihop av fjäderstift, se bild 1.
2) Kontrollera att laddningsplattan fjädrar in och ut genom att trycka ihop laddningsplattan, se bild 2.
3) För in lyftmotorn i skenan så att plus på laddningspunkten hamnar på höger sida enligt bild 3.
4) Montera laddningsbleck enligt bild 4. OBS! Tryck in laddningsblecket (A) ca 50 mm om endast stoppbult används. Vid
användning av justerbar ändstopp trycks laddningsblecket in ca 90 mm.
5) Montera medföljande skruvar som håller laddningsblecken, se bild 5 (B).
6) Anslut den röda kabeln till laddningsblecket på högra sidan, laddningsplattans plussida, och den svarta kabeln på
vänstra sidan enligt bild 6.
7) Montera vald ändstopp i skenan.
