BRANCHEMENTS SYMÉTRISÉS/NON SYMÉTRISÉS
La plupart des problèmes rencontrés dans les installations audio sont dus à des
branchements audio incorrects ou défectueux. Une connexion correcte est essentielle à un
fonctionnement fiable et sans problème. Pour éviter de faire des erreurs lors du branchement de
vos équipements audio, lisez attentivement ce qui suit.
Qu'est-ce qu'une ligne non symétrisée ?
On les rencontre le plus fréquemment dans les systèmes
audio-vidéo de salon. Une ligne non symétrisée est un câble
audio composé de deux fils : un pour le signal et un pour le
blindage, appelés aussi parfois "phase" et "masse". Le fil du
signal transporte le signal ! et le fil de blindage est relié à la
masse. La tresse de masse sert de blindage autour de
l'autre conducteur. Comme ces deux fils ont un potentiel
différent par rapport à la masse, ils sont considérés comme

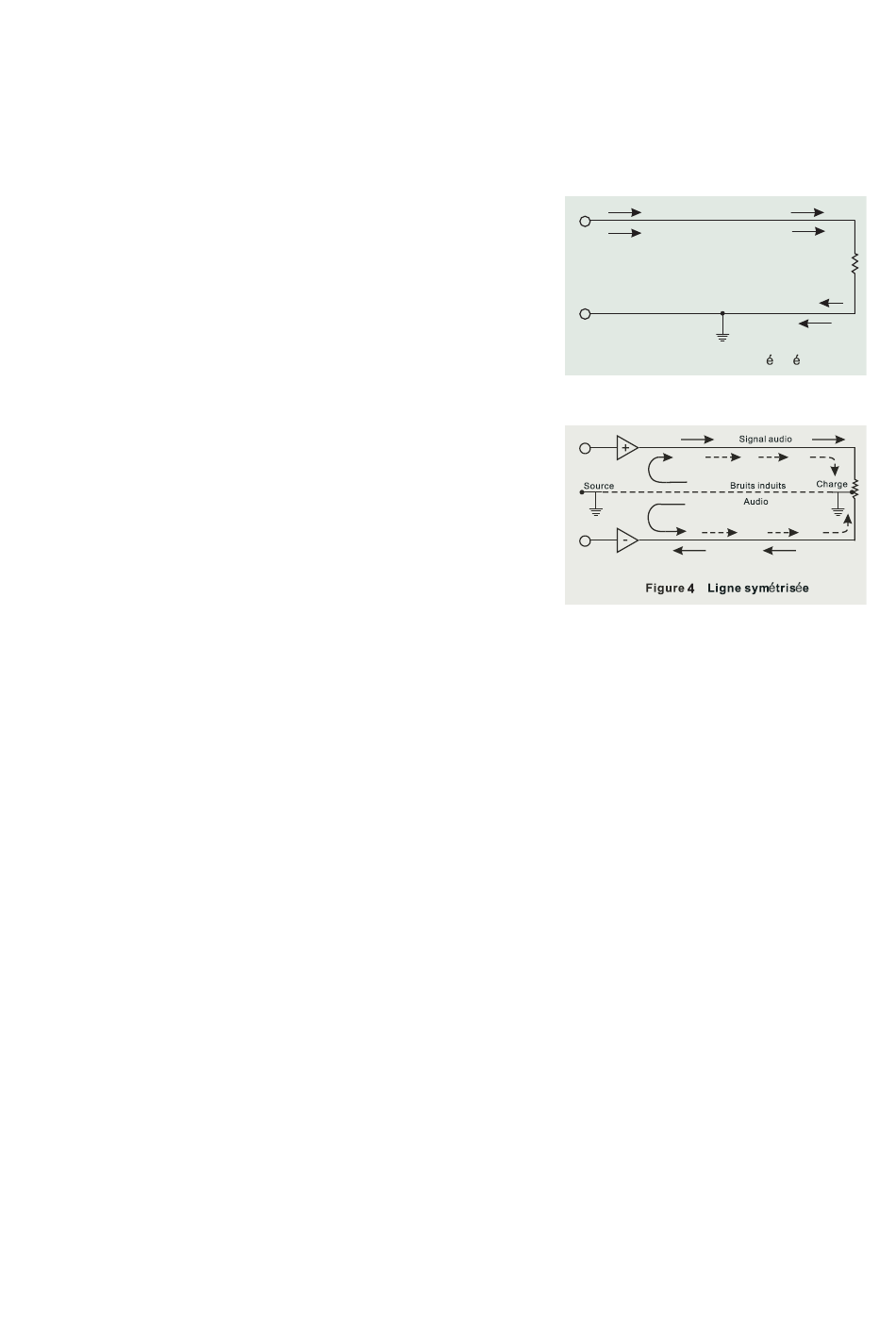

"non symétriques" (Voir la Figure 3).
Qu'est-ce qu'une ligne symétrisée ?
Une ligne symétrisée est un câble audio composé de
trois fils : High (+), Low (–) et un blindage relié à la masse.
Les fils High et Low sont à un potentiel équivalent ; ils
véhiculent le même signal mais sont déphasés. Cette
configuration permet d'annuler le bruit dû à un certain
nombre de sources parasites, telles que Fréquences Radio
(RF), bruit provoqué par des atténuateurs d'éclairage ou des
néons, transmissions radio AM/FM, ou d'autres signaux
audio, etc. En voici le principe : Une liaison symétrisée passe d'abord par un amplificateur
différentiel qui divise le signal audio en deux et inverse une moitié de 180° par rapport à la phase.
Le signal circule dans le câble en passant par les conducteurs plus (+) et moins (–) ainsi que la
masse, soit trois conducteurs séparés. Tout au long de ce câble, les bruits parasites peuvent être
captés sur une ligne. A l'autre bout de la connexion, les deux signaux sont remis en phase de
façon à retrouver un signal et une masse comme au début. Par contre, les signaux parasites étant
hors phase, ils seront complètement annulés (voir Figure 4).
Faire la différence entre les deux
Vous pouvez facilement savoir si votre appareil est symétrisé ou pas en fonction du type de
jack utilisé pour l'entrée et la sortie audio. Si votre appareil utilise soit une prise RCA (de couleur
rouge ou blanche), soit un jack TS 1/4" (une grosse prise de type casque avec 2 sections
distinctes, appelé couramment jack de type mono), ou encore un mini-jack stéréo (1/8" avec trois
sections distinctes qui alimentent séparément les canaux gauche et droit), c'est que votre appareil
n'est pas symétrisé. Un appareil symétrisé utilisera soit un jack TRS 1/4" (une grosse prise de type
casque avec 3 sections distinctes, de type stéréo), soit un connecteur XLR (prise de forme
cylindrique munie de trois broches).
Comme mentionné précédemment, des connexions symétrisées sont préférables aux non
symétrisées car elles ont moins tendance à récupérer des bruits parasites, surtout dans les
systèmes de sonorisation ou dans les systèmes complexes d'enregistrement et de diffusion. Les
équipements professionnels +4 dBu sont habituellement, mais pas toujours, munis d'entrées et de
sorties symétrisées. Les branchements non symétrisés peuvent être utilisés dans les petits
systèmes audio où dans les installations fixes où les problèmes de bouclage de masse peuvent
être éliminés assez facilement. Il faut mieux éviter d'employer des branchements non symétrisés
dans les systèmes audio portables.
Source
Figure 3 Ligne non sym tris e
8
Signal audio
Bruits induits
Charge
