INSTALLATION RAPIDE
Supposons que vous ayez à brancher un microphone, une guitare électrique et un clavier
électronique. Suivez ces instructions pour configurer rapidement votre système :
1.
Branchez le microphone symétrique sur l'entrée MIC de la voie 1 ; branchez la guitare à
l'entrée LINE de la voie 2 ; branchez le clavier sur la voie 9/10 (réglez le sélecteur de
source sur A).
2.
Branchez les enceintes de façade sur les sorties L et R situées à l'arrière dans la section
Speaker Output.
3.
Réglez le mode d'Amplification sur STEREO.
4.
Branchez les enceintes de retour de scène et l'amplificateur externe sur les prises de
sortie MONI 1 & 2.
5.
Baissez au niveau minimum tous les faders de sortie (EFFECT, MONI 1 & 2, MONO et
MAIN L/R), ainsi que CTRL RM ; positionnez tous les potentiomètres EQ sur "0" ;
l'alimentation fantôme +48V ne doit pas être allumée ; positionnez tous les curseurs de
l'égaliseur 7 bandes sur "0".
6.
Mettez sous tension.
7.
Si vous utilisez un microphone à condensateur, veillez à allumer l'alimentation fantôme
après l'avoir branché. Ne pas brancher d'autres microphones après avoir allumé
l'alimentation fantôme. Ne pas brancher non plus de microphones asymétriques lorsque
l'alimentation fantôme est allumée.
8.
Sur la voie d'entrée, réglez le fader de voie sur la position "0 dB" et les potentiomètres
MONI 1 & 2 sur 2-3 heures. Poussez les faders MONI 1 & 2 et MAIN L/R sur la position "-
5 dB"
9.
Appuyez sur le bouton PFL de la voie d'entrée.
10. Demandez au musicien de jouer au niveau réel, comme devant le public et réglez
progressivement le potentiomètre de GAIN jusqu'à ce que le niveau du signal approche
de la position "0", avec un clignotement occasionnel du témoin Peak.
11. Répétez les étapes 7 à 10 pour chacune des autres voies d'entrée. Lorsque d'autres
voies sont ajoutées, le niveau de sortie général augmente et le vu-mètre général peut
atteindre la section Peak, réglez alors le niveau global à l'aide des faders généraux
lorsque c'est nécessaire.
12. Vous pouvez ajouter des effets numériques en activant la section DIGITAL EFFECT.
Veuillez vous reportez au paragraphe 30 DIGITAL EFFECT.
13. Réglez l'égaliseur de chaque voie et utilisez l'égaliseur graphique 7 bandes pour
améliorer le son et contrôler les éventuels accrochages.
MICRO DE VOIX
ENCEINTES DE FACADE
Regle en
Mode Stereo
ES122
Es122
GUITARE

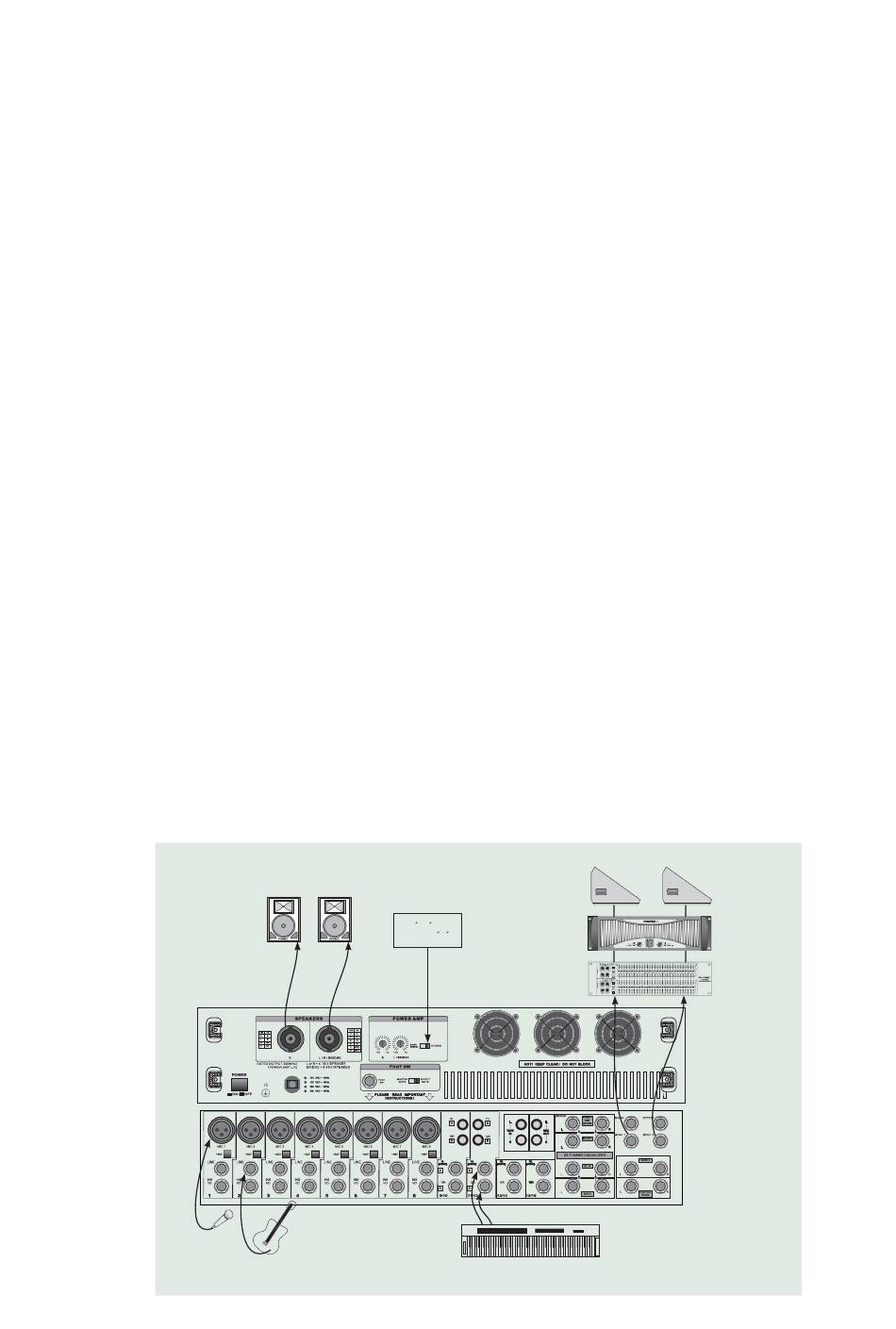

Figure 1 Installation rapide
RETOURS DE SCENE
ESM122
XP 2000
CLAVIER
6
ESM122
AMPLI DE
PUISSANCE
EGALISEUR
GRAPHIQUE
MQ4230
PANNEAU ARRIERE
FACE AVANT
