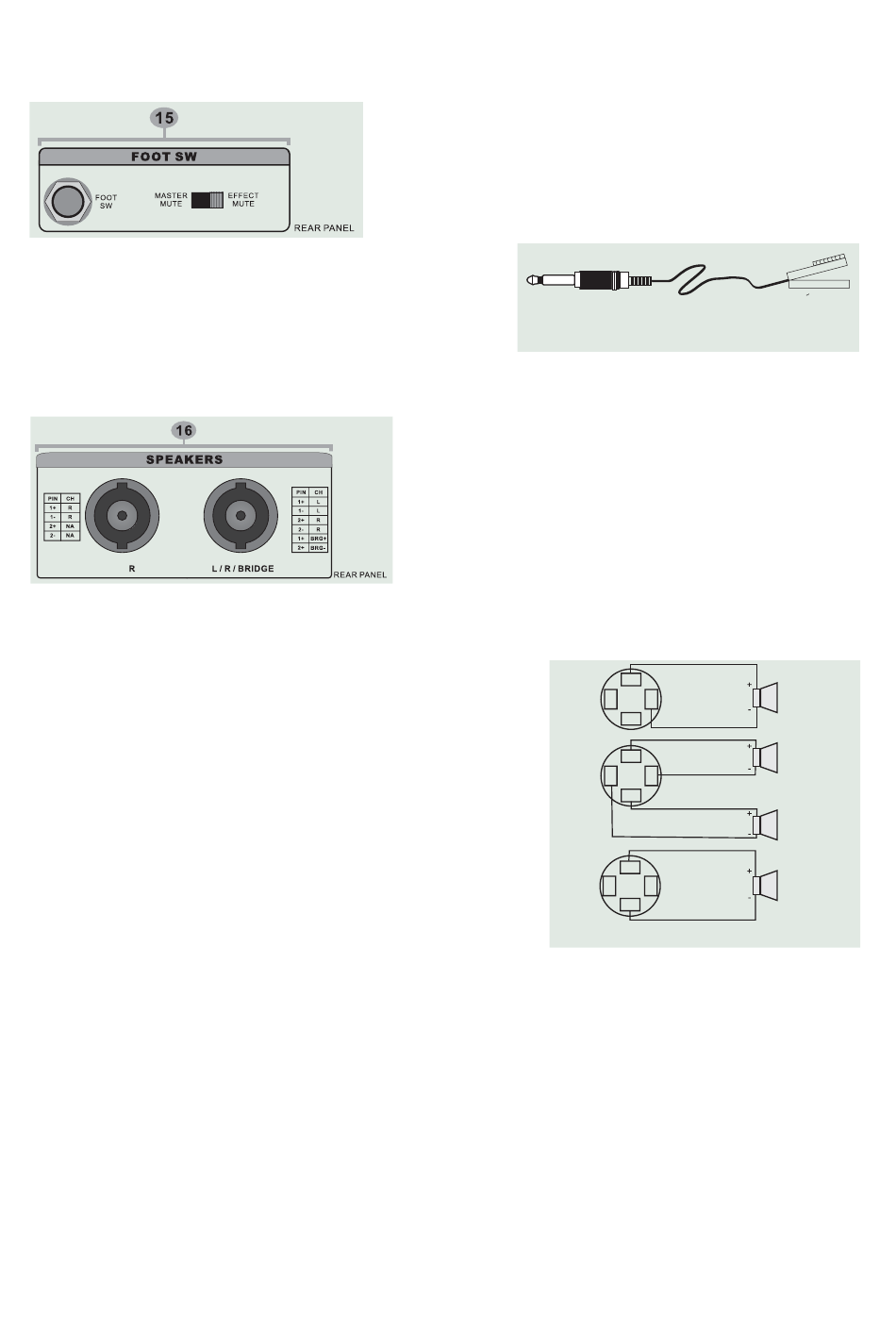

DESCRIPTION DU PANNEAU ARRIÈRE
15 FOOT SW (Prise pour pédale)
(MASTER MUTE). Si vous avez choisi EFFECT MUTE,
il faut que le bouton ON de la section DIGITAL
EFFECT soit enfaoncé. (Voir la Figure 11).
16 SPEAKERS (Sortie Haut-Parleur)
canal droit. L'utilisation des broches 1+ et 2+ permet une sortie pontée mono (Bridge).
La prise Speakon marquée "R" ne sert qu'au canal droit, seules les broches 1+ et 1- sont
utilisées.
La charge minimum requise pour les canaux gauche
et droit est de 4 ohms, elle est de 8 ohms pour le pont
mono. Ceci assure le fonctionnement correct de la console
amplifiée (voir Figure 12).
Vous pouvez activer et désactiver l'effet numérique
intégré ou éteindre la sortie générale MAIN L/R à l'aide
d'un interrupteur au pied connecté dans cette prise par
un jack TS 6,35 mm. Ce qui vous laissera les mains
libres pour d'autres tâches. Mais vous devez choisir
entre l'effet (EFFECT MUTE) et la sortie générale
Il s'agit de connecteurs Speakon à 4 broches,
fournissant un signal de niveau haut-parleur
provenant de la sortie de l'amplificateur de puissance
interne.
Grâce à ses quatre broches, la prise Speakon
marquée "L/R/BRIDGE" servira aussi bien pour le
canal gauche, le canal droit, et la sortie mono
(Bridge). Les broches 1+ et 1- servent au canal
gauche, alors que les broches 2+ et 2- servent au
14
Figure 11. Connexion Foot Switch
R
1+
2-
1-
2+
L/R/BRIDGE
1+
2-
1-
2+
L/R/BRIDGE
1+
2-
1-
2+
Figure 12 Connexion Speakon
PEDALE
RIGHT
LEFT
RIGHT
BRIDGE MONO
