PREPARATION DE L'APPAREIL AU TRAVAIL

• Le dispositif n'exige pas le démontage des protections de transport.
• Il est conseillé de conserver les emballages dans le cas du nouveau transport.
• Il faut mettre la machine sur la surface résistante, plate et stable.
• Les jambes en caoutchouc du dispositif préviennet la gravure du du sol et elles ne laissent au-
cune trace.
• Le dispostif est composé :
- du dispositif pour le rainurage,
- du dispositif d'arrondissement des angles et du dispositif de la régulation et de la rondelle
du découpage.
5

PROCES DE RAINURAGE

En tenant le dispositif de rainurage de la
poignée, il faut le pousser sur la poutre
de fixation qui se trouve dans la crevasse
du dispositif et il faut l'appuyer en bas
(à voir les flèches sur le dessin à côté).
Le son caractéristique nous informe que
le dispositif est installé correctement.
En aide des limiteurs de devant ou de
derrière sur la table de travail du dispositif,
il faut définir la place de l'élément de
rainurage, il faut mettre le matériau sous
la poutre et appuyer jusqu'à la résistance.
Attention!
Pendant le procès de rainurage, on ne peut pas presser le levier jusqu'à la fin. La bride trop
forte peut endommager la baguette pour le rainurage.
Echange d'une baguette pour le rainurage
Il faut enlever la baguette collée de rainurage du dispositif de rainurage. Il faur enlever une bande
protégeant la colle de la nouvelle baguette et il faut la mettre en aide de la glissière profilée et
en caoutchouc sur le couteau pour le rainurage. Il faut presser une baguette et enlever la glissière en
caoutchouc.
6
ARRONDISSEMENT
Calibration
Il faut mettre le dispositif d'arrondissment (1)
avec l'appareil de régulation (2) sur la poignée
installée sur le boîtier - les poignées du
dispositif d'arrondissement doivent être
dirigées en direction du boîtier sur un couteau
en haut.
Ensuite, il faut ajuster les limiteurs mobiles
du dispositif d'arrondissement par rapport au
couteau en pressant le dispositif au tranchant.
14
MutliCREASE 30 • Guide de l'utilisateur

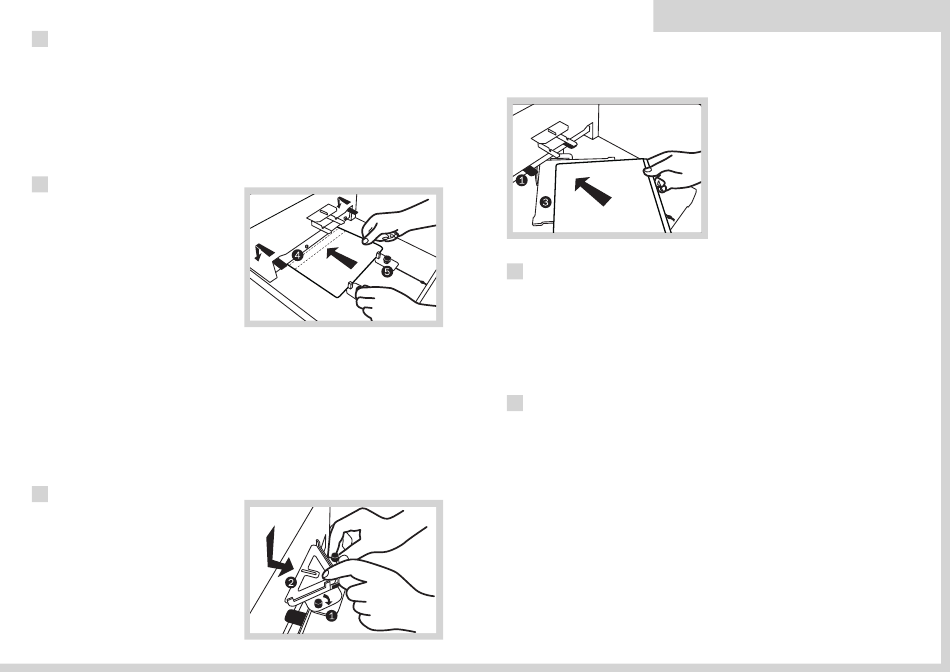

En tenant le dispositif d'arrondissement en poignée, il faut le pousser sur la poutre qui se trouve
dans la crevasse du dispositif. Les languettes des limiteurs doivent se trouver au-dessus des
trous de la poutre de fixation.
7 DECOUPAGE
La rondelle avec le matériau pour le découpage doit être mise sous la poutre dans la crevasse
du dispositif. Il faut mettre le dispositif à découper entre la poutre et le matériau et il faut bien
le centrer. Il faut appuyer le levier du dispositif quelques fois en changeant le lieu de la bride.
Attention!
Il est possible d'ajuster les possibilités de la machine en choisissant les outils de découpage
avec l'hauteur du tranchant 19 mm offerts par le fournisseur du dispositif.
8 Données techniques:
Largeur max.de l'élément de l'outil à découper: ...... 300 mm
Epaisseur max. du matériau pour le rainurage: ........ 0,3 mm
Epaisseur d'une baguette pour le rainurage:............ 0,7mm (2Pt)
Poids net: ........................................................ 17,5 kg
Poids brut: ...................................................... 19,5 kg
Dimensions (L x H x P):........................................ 550 x 380 x 270 mm
Il faut mettre la rondelle avec le matériau
à arrondir sous le dispositif d'arrondissment
et ensuite, il faut la pousser jusqu'aux
limiteurs et il faut appuyer sur le levier du
dispositif.
Echange d'un couteau dans le dispositif
d'arrondissement
Il faut écarter les limiteurs pour avoir l'accès
libre au tranchant. Il faut mettre le couteau
en appuyant sur sa base et ensuite, il faut
installer le nouveau tranchant. A cause des
bords très acérés, il faut faire attention
pendant son échange à cause du risque
de la blessure.
