4 PREPARAZIONE DELLA MACCHINA PER IL LAVORO
• L`impianto non necessita lo smontaggio delle protezioni di trasporto.
• Si consiglia di conservare l`imballaggio per l`eventuale ulteriore trasporto.
• La macchina deve essere posizionata su una superficie resistente, piana e stabile.
• I piedi in gomma proteggono contro i graffi e non lasciano tracce.
• L`impianto e` dotato di:
-attrezzo di legatura
-attrezzo per arrotondare gli angoli compreso l`attrezzo di regolazione e la piastrina
per il taglio.
5
LEGATURA

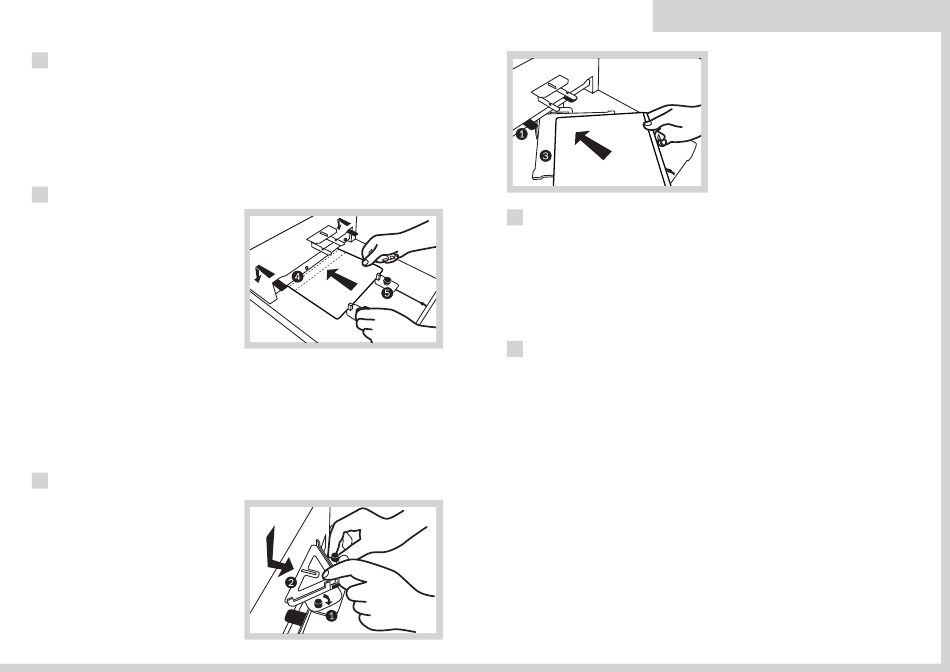

Tenendo l`attrezzo di legatura per le apposite
maniglie infilalo sulla trave di fissaggio che
si trova nella fessura dell`impianto e premi
verso il fondo (vedi: le tracce sul disegno
accanto). Un clic caratteristico informa sulla
posizione corretta.
Usando gli arresti anteriori o posteriori sul
piano di lavoro dell`impianto fissa la
posizione della legata, metti il materiale
sotto la trave e premi la leva fino a sentire
la resistenza.
Attenzione!
Durante la legatura si sconsiglia di premere la leva fino alla fine. La pressione troppo grande
puo` danneggiare la trave di legatura.
Sostituzione della trave di legatura
Togli il listello di legatura incollato dall`apparecchio di legatura. Togli la banda che protegge la colla dal
nuovo listello e con la guida sagomata di gomma posizionalo sul coltello di legatura. Premi il listello
e elimina la guida di gomma.
6
ARROTONDAMENTO
Calibrazione
Metti l`arrotonditore (1) insieme all`attrezzo di
regolazione (2) sul manico montato sul corpo
– i manici dell`arrotonditore devono essere
indirizzati verso la carcassa dell`impianto,
il coltello sopra. Aggiusta gli arresti mobili
dell`arrotonditore rispetto al coltello premendo
l`attrezzo sulla punta. Tenendo l`arrotonditore
per i manici infilalo sulla trave di fissaggio che
si trova nella fessura dell`impianto. Le alette degli
arresti devono essere posizionate centralmente
18
MutliCREASE 30• Manuale di istruzioni
7 TAGLIO
Metti la piastrina con il materiale da tagliare sotto la trave nella fessura dell`impianto.
Tra la trave e il materiale metti lo stampo e centralo bene. Premi la leva dell`impianto un paio
di volte cambiando nello stesso tempo il punto di pressione.
Attenzione!
Vista la necessita` di combaciamento con le possibilita` della macchina si consiglia di usare
gli stampi con l`altezza della punta di 19 mm – sono offerti dal fornitore dell`impianto.
8

Dati tecnici:

Larghezza max di legata: ......................... 300 mm
Spessore max del materiale legato: ........... 0,3 mm
Spessore del listello di legatura: ................ 0,7mm (2Pt)
Peso netto: ........................................... 17,5 kg
Peso lordo: ........................................... 19,5 kg
Dimensioni (L x A x P): ............................ 50 x 380 x 270 mm
sopra i fori sotto la trave di fissaggio.
Metti la piastrina di taglio con il materiale da
arrotondare sotto l`arrotonditore, spostala fino
agli arresti e premi la leva dell`impianto.
Sostituzione del coltello nell`arrotonditore
Allontana gli arresti per garantire un buon
accesso alla punta. Spingi il coltello premendo
la sua base e fissa una punta nuova.
Siccome il bordo del coltello e` molto acuto
bisogna essere molto prudenti durante
le operazioni di sostituzione – rischiamo di
ferirsi.
