nieprawidłowości w pracy, należy skontaktować się z serwisem
• Urządzenie należy obsługiwać zawsze zgodnie z ogólnymi zasadami BHP
• Wszelkich napraw urządzenia może dokonywać jedynie osoba uprawniona.
4 PRZYGOTOWANIE URZĄDZENIA DO PRACY
• Urządzenie nie wymaga demontażu zabezpieczeń transportowych
• Zaleca się przechowywanie opakowania na wypadek ponownego transportu
• Maszynę należy ustawić na odpowiednio wytrzymałej, płaskiej i stabilnej powierzchni
• Gumowe nóżki urządzenia zapobiegają porysowaniu podłoża i nie pozostawiają śladów
• Do urządzenia dołączone są:
- przyrząd do bigowania
- przyrząd do zaokrąglania rogów wraz z przyrządem do regulacji i podkładką do wycinania
5

BIGOWANIE

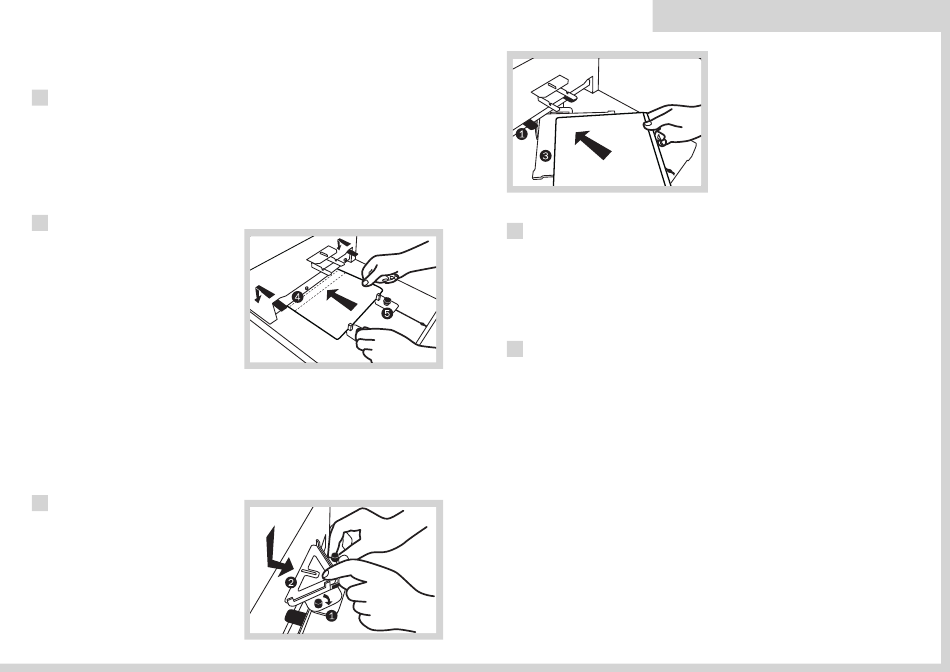

Trzymając przyrząd do bigowania za uchwyty
nasuń go na belkę mocującą znajdującą się
w szczelinie urządzenia i naciśnij w dół
(patrz strzałki na rysunku obok).
Charakterystyczne kliknięcie poinformuje
o prawidłowo zainstalowanym przyrządzie.
Za pomocą ograniczników przednich bądź
tylnych na blacie roboczym urządzenia ustal
położenie bigu, wsuń materiał pod belkę
i naciśnij dźwignię do oporu.
Uwaga!
W trakcie bigowania nie należy dociskać dźwigni do samego końca. Zbyt mocny docisk może
spowodować uszkodzenie listwy bigującej.
Wymiana listwy bigującej
Z przyrządu do bigowania usuń przyklejoną listwę bigującą. Z nowej listwy zdejmij pasek zabezpiecza-
jący klej i umieść ją za pomocą gumowej, wyprofilowanej prowadnicy na nożu bigującym. Dociśnij
listwę i usuń gumową prowadnicę.
6 ZAOKRĄGLANIE
Kalibracja
Nałóż zaokrąglacz (1) wraz z przyrządem do
regulacji (2) na uchwyt zamontowany obudowie
- uchwyty zaokrąglacza skierowane powinny być
w stronę obudowy urządzenia a nóż do góry.
Następnie dopasuj ruchome ograniczniki
zaokrąglacza względem noża, dociskając
przyrząd do ostrza.
26
MutliCREASE 30 • Instrukcja obsługi
7

WYCINANIE

Podkładkę wraz z materiałem, który chcemy wykrawać połóż pod belką w szczelinie urządzenia.
Pomiędzy belkę a materiał wsuń wykrojnik i odpowiednio go wyśrodkuj. Naciśnij dźwignię
urządzenia kilkakrotnie zmieniając jednocześnie miejsce docisku.
Uwaga!
Z uwagi na dopasowanie do możliwości maszyny zaleca się stosowanie wykrojników o wysokości
ostrza 19mm polecanych przez dostawcę urządzenia.
8 DANE TECHNICZNE
Max. szerokość bigu:..............................................300 mm
Max grubość bigowanego materiału: ..........................0,3 mm
Grubość listwy bigującej: ..................................0,7mm (2Pt)
Waga netto: ............................................................17,5kg
Waga brutto:..........................................................19,5 kg
Wymiary (S x W x G): ..............................550 x 380 x 270 mm
*próby wykonano na papierze o gramaturze 80 g/m²
Połóż pod zaokrąglacz podkładkę wraz
z materiałem przeznaczonym do zaokrąglenia
i dosuń do ograniczników a następnie naciśnij
dźwignię urządzenia.
Wymiana noża w zaokrąglaczu
Rozsuń ograniczniki by zapewnić swobodny
dostęp do ostrza. Wypchnij nóż naciskając na
jego podstawę a następnie zamocuj nowe
ostrze.
Z uwagi na ostrą krawędź noża, przy jego
wymianie należy zachować szczególną
ostrożność – istnieje ryzyko skaleczenia się.
