CC 4700 U, 4700 S, 6000 U, 6000 S

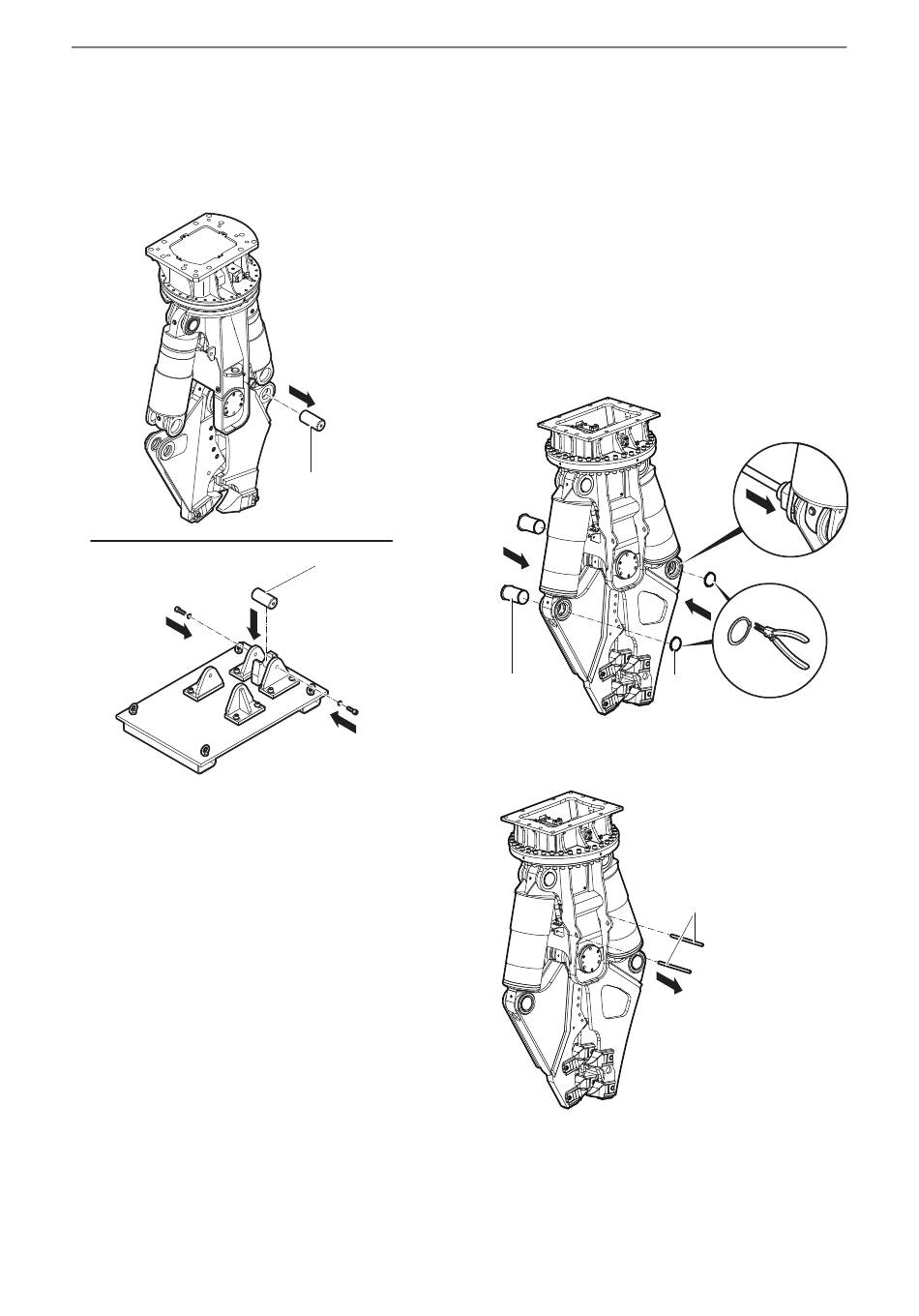

Extraire les boulons (F) du palier principal du vérin
♦
de la mâchoire (double).
Montez les boulons (F)dans la demi coquille du
♦
support de montage et serrez toutes les vis six
pans du support vide pour éviter la perte de
pièces.
2.
3.
© 2011 Atlas Copco Construction Tools GmbH | No. 3390 5099 03 | 2011-04-18
Instructions d'origine
1.
F
F
3.
Laissez les pinces de démolition suspendues
♦
verticalement sur le porteur, ne les appuyez pas
sur le sol.
Déployez les vérins hydrauliques.
♦
Immobilisez l'engin porteur de manière qu'il ne
♦
risque pas de se déplacer de façon inattendue.
Alignez les trous percés pour les axes de vérin
♦
(D).
♦ Montez les axes de vérin (D).
♦ Fixez les axes de vérin (D) avec des circlips (C).
1.
D
♦ Déposez les goupilles d'arrêt (A) qui maintiennent
les vérins hydrauliques.
Si les goupilles d'arrêt sont bloquées, les extraire à
l'aide d'un chasse-goupille.
♦ Graissez les pinces de démolition (voir le chapitre
Graissage).
