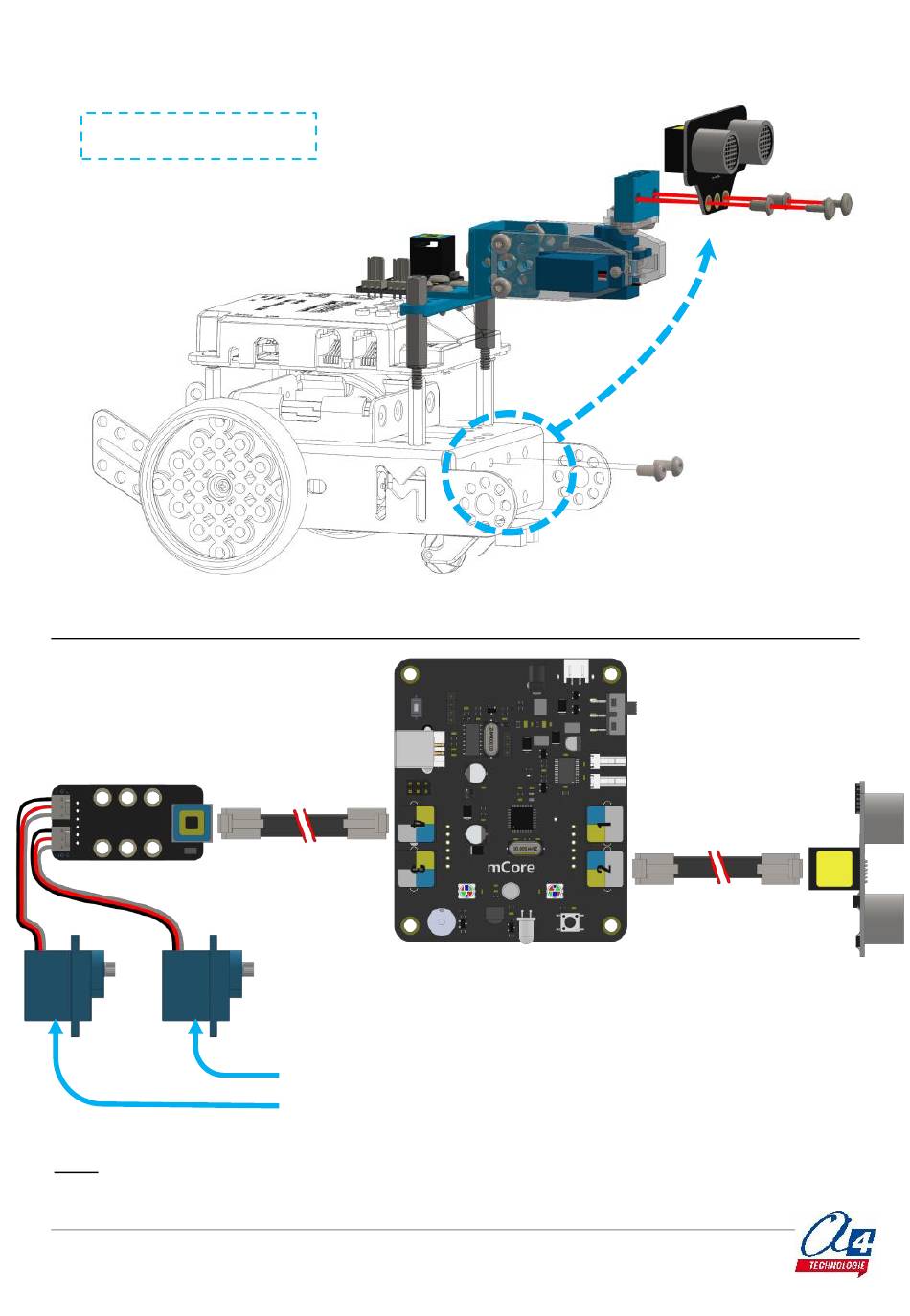

5) Démonter le capteur de distance à ultrason du mBot et le fixer sur le Mini Pan-Tilt.
2 x Rivet clip PA6 - D 4,1
Plan de câblage
Note : les noms des 2 connecteurs mâles pour les servomoteurs ''SLOT1'' et ''SLOT2''
sont sérigraphiés sur le module Me RJ25 Adaptateur.
Tourelle 2 axes pour mBot (réf. MB-TOUREL-2S)
Notice de montage – 10.2017
(Carte mCore non incluse)
Servomoteur direction droite/gauche (SLOT1)
Servomoteur direction haut/bas (SLOT2)
4
