6 Installation
f
d

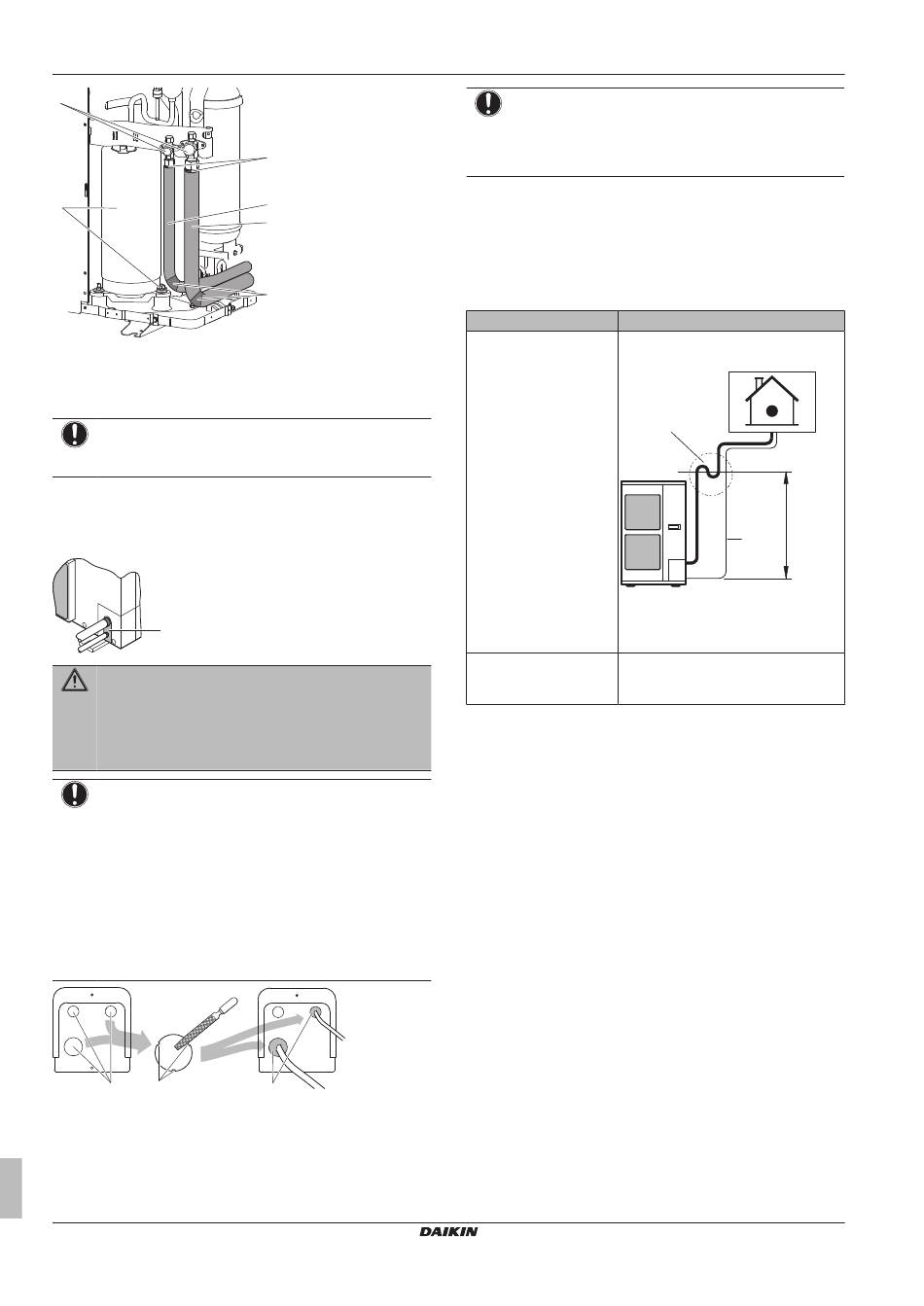

6 Si l'unité extérieure est installée au-dessus de l'unité intérieure,
couvrez les vannes d'arrêt (f, voir ci-dessus) avec le matériau
d'étanchéité pour éviter l'eau condensée sur les vannes d'arrêt
se déplace vers l'unité intérieure.
REMARQUE
Toute tuyauterie exposée est susceptible de provoquer de
la condensation.
7 Refixez le couvercle de service et la plaque d'entrée de
tuyauterie.
8 Scellez tous les trous (exemple: a) pour éviter la neige et les
petits animaux d'entrer dans le système.
a
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
REMARQUE
Précautions lors de la réalisation des trous à défoncer:
▪ Evitez d'endommager le boîtier.
▪ Après avoir réalisé les trous à défoncer, nous vous
recommandons d'éliminer les bavures et de peindre les
bords et les zones autour des bords à l'aide de la
peinture de réparation pour éviter la formation de
rouille.
▪ Lors du passage du câblage électrique à travers les
trous à enfoncer, entourer le câble de bande de
protection pour éviter tout dégât.
a
b
a
Trou à défoncer
b
Bavures
c
Produit d'étanchéité, etc.
Guide de référence installateur
16
e
a
b
c
c
REMARQUE
Veillez à ouvrir les vannes d'arrêt après l'installation de la
tuyauterie de réfrigérant et avoir effectué le séchage à sec.
Faire fonctionner le système avec les vannes d'arrêt
fermées peut casser le compresseur.
6.4.9
Pour déterminer si des pièges à huile sont
requis
Si de l'huile retourne dans le compresseur de l'unité extérieure, cela
peut provoquer une compression de liquide ou une détérioration du
retour d'huile. Les pièges à huile dans la tuyauterie de gaz montante
peuvent empêcher cela.
Si
Si l'unité intérieure est
Installez un piège à huile tous les 10 m
positionnée plus haut que
(différence de hauteur).
l'unité extérieure
a Tuyauterie de gaz montante avec
piège à huile
b Tuyauterie liquide
Si l'unité extérieure est
Les pièges à huile ne sont PAS requis.
positionnée plus haut que
l'unité intérieure
6.5
Vérification de la tuyauterie de
réfrigérant
6.5.1
À propos de la vérification de la
tuyauterie de réfrigérant
La tuyauterie de réfrigérant interne de l'unité extérieure a été testée
en usine pour voir s'il n'y avait pas de fuites. Il vous suffit de vérifier
la tuyauterie de réfrigérant externe de l'unité extérieure.
Avant de vérifier la tuyauterie de réfrigérant
Assurez-vous que la tuyauterie de réfrigérant est branchée entre
l'unité extérieure et l'unité intérieure.
Ordre de montage habituel
La vérification de la tuyauterie de réfrigérant consiste généralement
en les étapes suivantes:
1
Vérifier qu'il n'y a pas de fuites dans le tuyau de réfrigérant.
2
Veillez à effectuer la purge à vide pour éliminer toute humidité,
l'air ou l'azote dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau peut avoir pénétré dans le tuyau),
appliquez d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Alors
a
10 m
b
RZAG71~140L7V1B
Climatiseurs système Split
4P418663-1 – 2016.02
