Sommaire des Matières pour Trotec PD200
- Page 1 PD200 MANUEL D'UTILISATION SYSTÈME DE MESURE À COURANT PULSÉ...
-
Page 2: Table Des Matières
Tous les signes de sécurité, les autocollants d'utilisation. et les étiquettes doivent être conservés de manière à rester lisibles. • L'appareil ne doit pas être ouvert. • N’effectuez jamais de mesure sur des pièces sous tension. système de mesure à courant pulsé PD200... -
Page 3: Utilisation Conforme
électriques et électroniques. Utilisation conforme Pour utiliser l'appareil de manière adéquate, utilisez uniquement Risques résiduels les accessoires homologués de Trotec ou les pièces de Avertissement relatif à la tension électrique rechange de Trotec. Danger de mort par électrocution ! L’appareil est un appareil de mesure professionnel basé sur le Une électrocution peut entraîner la mort des personnes... -
Page 4: Informations Sur L'appareil
à divers endroits, qu'elle soit couverte de gravier ou de végétation. Le générateur d’impulsions PD200 produit des décharges électriques d’une tension de 40 V. Le courant cherche son chemin vers la position de la fuite à travers l'humidité. Le récepteur d’impulsions mesure la différence de potentiel. -
Page 5: Caractéristiques Techniques
Niveau sonore max. Sans bip : 45 dB (à une distance de 1 m) Niveau sonore max. Avec bip : 61 dB (à une distance de 1 m) Niveau sonore max. Alarme (court-circuit) (à une distance de 1 m) 65 dB système de mesure à courant pulsé PD200... -
Page 6: Transport Et Stockage

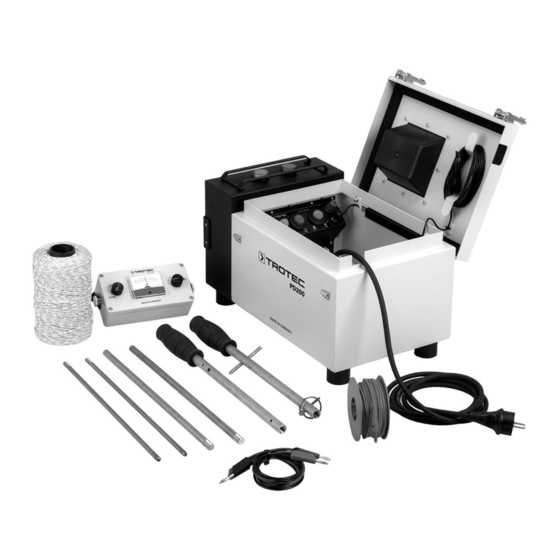

• 1 mallette de transport Éléments de commande du générateur d’impulsions • 1 générateur d’impulsions intégré PD200 G • 1 récepteur d’impulsions PD200 E avec sangle bandoulière 10 11 • 1 câble de raccordement noir avec pince crocodile • 1 rouleau de fil pour circuit en boucle, longueur 200 m •... - Page 7 ð Si l'aiguille du microampèremètre (20) monte à droite jusqu'à 30 μA au minimum, la capacité de la pile est suffisante et l'appareil est prêt à fonctionner. 2. Placez le sélecteur rotatif à 6 positions (21) sur la position 4. – µA système de mesure à courant pulsé PD200...
- Page 8 L Couche de filtration M Couche de drainage Section schématique de toit vert F Membrane d’étanchéité du G Isolation thermique toit H Pare-vapeur I Construction porteuse (plafond massif) B Circuit en boucle U Ballast système de mesure à courant pulsé PD200...
- Page 9 5. Tendez maintenant le fil et faites-le passer dans le trou de la pointe à gravier. Tenez fermement la broche et la pointe à gravier comme illustré. système de mesure à courant pulsé PD200...
- Page 10 Dans ce cas, la douille plus rouge et le câble de raccordement rouge ne sont pas utilisés. La mise à la terre s'effectue à partir du contact de protection de la prise de courant. – µA système de mesure à courant pulsé PD200...
- Page 11 5. Le câble noir (3) est raccordé au circuit en boucle avec la 2. Prenez le câble rouge (9) et branchez la fiche dans la pince crocodile. douille plus (23) rouge. Le récepteur d’impulsions est raccordé comme il a été décrit. système de mesure à courant pulsé PD200...
- Page 12 De la même manière, on peut protéger des fuites déjà localisées avant de continuer de chercher d'autres fuites. système de mesure à courant pulsé PD200...
- Page 13 Sur les toits sans ballast, un film humide recouvrant toute la surface suffit. Pour les toits froids, un certain délai d'attente est nécessaire. B Circuit en boucle système de mesure à courant pulsé PD200...
-
Page 14: Accessoire Disponible
Remplacement des piles Contrôlez la tension des piles conformément au chapitre « Contrôle des piles du récepteur d’impulsions ». Pour le fonctionnement du récepteur d'impulsions PD200, 6 piles courantes de type LR06 / AM-3 | AA | Mignon sont requises. Desserrez les 4 vis, soulevez le couvercle, retirez les piles vides et remplacez-les par des neuves. -
Page 15: Défauts Et Pannes
à la terre aux piles rechargeables, aux accumulateurs et aux batteries. (courant supérieur à 1 A) Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur. système de mesure à courant pulsé PD200... - Page 16 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
