Ptp; General - Siemens SIMATIC NET SCALANCE XM-400 Manuel De Configuration

5.5.19

PTP

5.5.19.1

General

Les appareils suivants supportent la synchronisation d'horloge via PTP :
● SCALANCE XR528-6M
● SCALANCE XR552-12M
IEEE 1588 sur appareils SCALANCE
La norme IEEE 1588v2 définit des mécanismes permettant de synchroniser avec une grande
précision les horloges des appareils d'un réseau. Les appareils SCALANCE possédant un
équipement matériel adéquat prennent en charge la synchronisation d'horloge selon IEEE
1588v2. La fonctionnalité est désactivée à la livraison ainsi qu'après un "Reset to factory
default". Pour pouvoir utiliser la fonction PTP, vous devez l'activer puis configurer chaque port
se trouvant sur le chemin de synchronisation de même que les ports qui sont bloqués par des
mécanismes de redondance. PTP est également utilisable en présence de mécanismes de
redondance sur l'anneau tels que HRP, couplage de veille d'anneaux, MRP et RSTP. Les
sections ci-après décrivent les possibilités de configuration du Web Based Management.

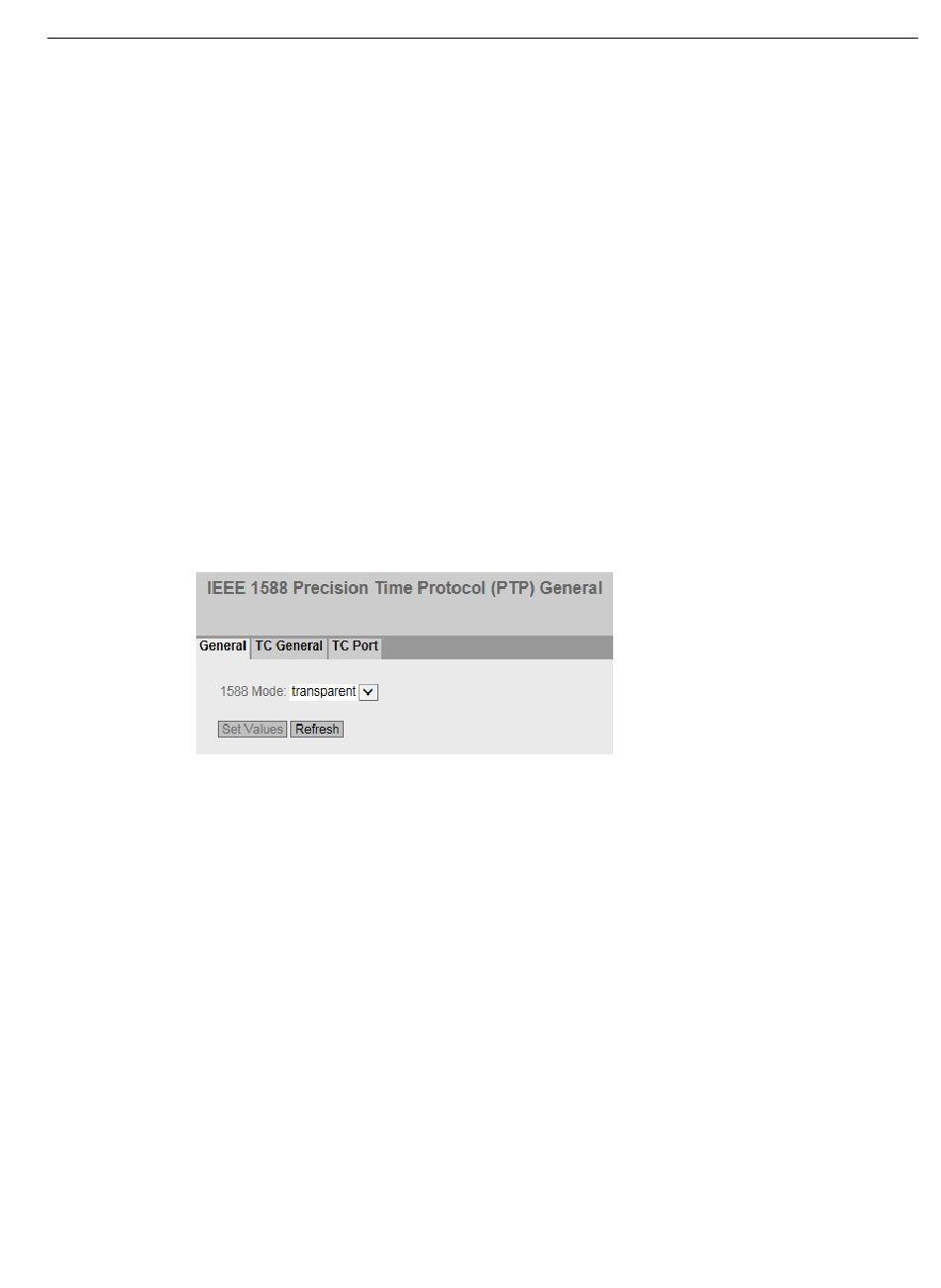

1588 Configuration
Cette page permet de définir comment le commutateur traite les messages PTP.
1588 Mode
Il existe les options de paramétrage suivantes :
● off
L'appareil ne traite pas de message PTP. Les messages PTP sont cependant retransmis
selon les règles du commutateur.
● transparent
l'appareil assure la fonction d'une Transparent Clock et retransmet les PTP Messages à
d'autres abonnées en effectuant des entrées dans le champ de correction du PTP Message.
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Manuel de configuration, 05/2017, C79000-G8977-C248-12
Configuration avec le Web Based Management
5.5 Le menu "Couche 2"
345
