1. Prise d'adaptateur électrique (optionnel)
2. Interrupteur coulissant de sélection de canaux (SW1)
3. Connecteur à code de couleurs pour connecter le panneau solaire
4. Compartiment de pile rechargeable
5. Bouton RESET (Réinitialisation)
6. Bouton KEY : pour la calibration de la direction du vent
7. Prise capteur UV (pas encore disponible)
8. Prise de capteur solaire (SOLAR) (pas encore disponible)
9. Prise de Pluviomètre (RAIN)
10. Prise TH (capteur de température & humidité)
11. Prise de capteur de vent (WIND)
12. Interrupteur coulissant de couplage (SW4)
13. Voyants LED (bleu/vert/rouge)

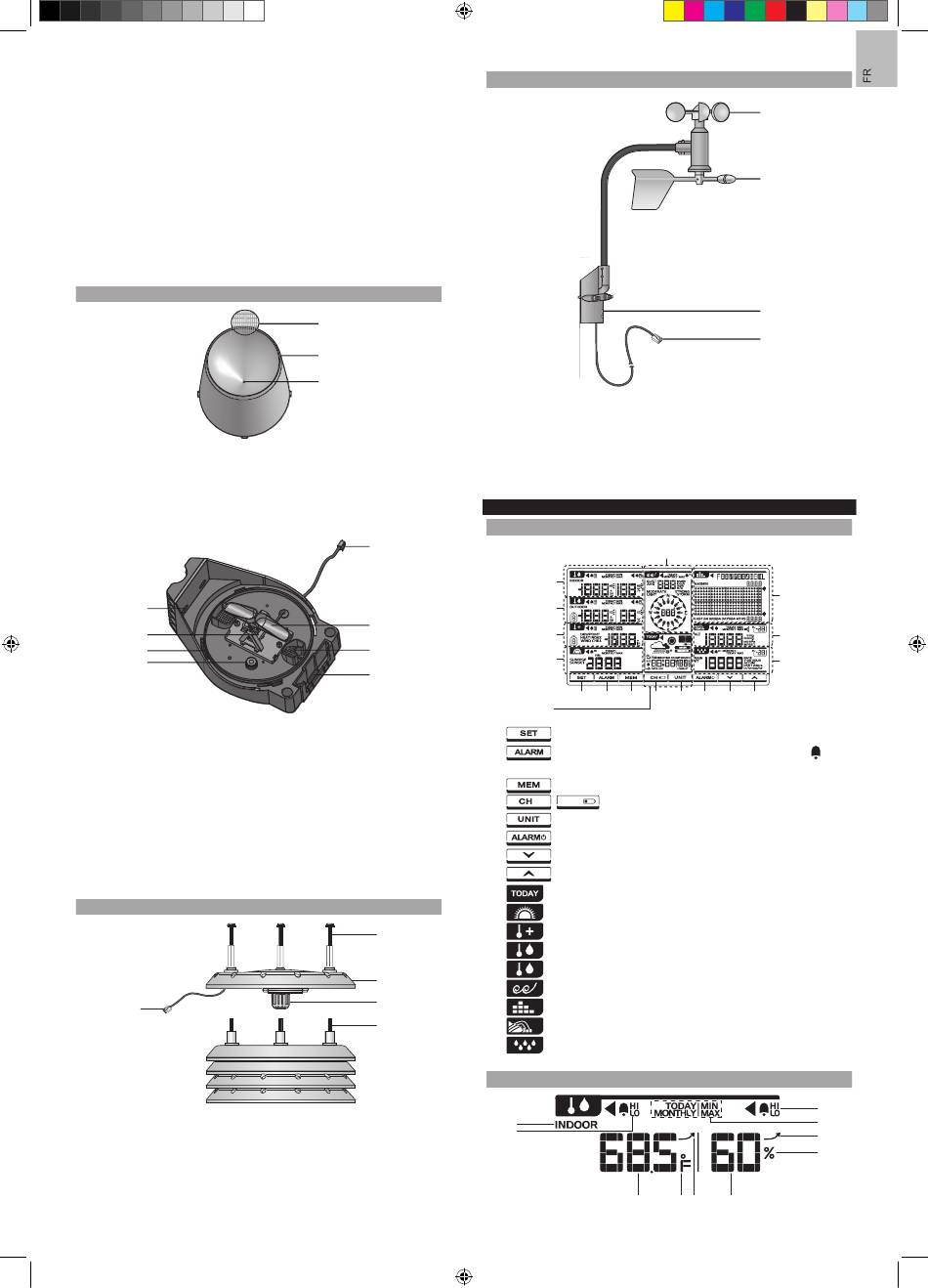

PLUVIOMETRE
Figure 6 – Vue supérieure
1. Filtre à débris en plastique
2. Collecteur de pluie
3. Orifice du collecteur
1
2
3
4
Figure 7 –Vue inférieure
1. Trous de fixation
2. Pluviomètre
3. Encoche d'installation du collecteur de pluie
4. Niveau
5. Câble de capteur
6. Auget basculant
7. Trous de vidange
8. Encoche de montage de la pièce insérée
CAPTEUR DE TEMPERATURE & HUMIDITE
5
1. Vis (Type B)
2. Boitier de capteur
3. Capteur de température et humidité
4. Vis (préinstallées)
5. Câble de capteur
WMR300_FR_R10.indd 3
1
2
3
5
6
7
8
1
2
3
4
Figure 8
ANEMOMETRE
1. Coupelles (anémomètre)
2. Girouette
3. Support d'anémomètre
4. Câble de capteur
DETAILS DE L'ECRAN LCD
AFFICHAGE LCD
13
12
11
10
1
2
3
9
1.
: Entre dans les modes réglage
2.
: Réglage et affichage du statut de l'heure et des alarmes
alarms
3.
: Affichage de la lecture courante et de la mémoire.
4.
/
: Alterne entre les 8 canaux différents / indicateur de pile faible
5.
: Changement d'affichage/ unités de mesure
6.
: Allume/éteint l'alarme
7.
: Appuyer pour diminuer la valeur
8.
: Appuyer pour augmenter la valeur
9.
Heure / alarme / prévision météo / phase lunaire
10.
Zone lever/coucher de soleil
11.
Zone point de rosée / index de chaleur / facteur vent
12.
Zone de température et humidité extérieures
13.
Zone de température et humidité intérieures
14.
Zone de vitesse / direction du vent
15.
Zone de graphique barre
16.
Zone de baromètre
17.
Zone de pluviométrie
TEMPERATURE & HUMIDITE INTERIEURES
1
2
3
3
1
2
3
4
Figure 9
14
15
16
17
4
5
6
7
8
HI/LO
10
9
8
7
4 5
6
