3.3.2 Fixation du câble
Dès que le câble métallique a été correctement positionné dans le parcours prévu, on peut procéder avec les opérations du
blocage du câble.
Pendant les opérations d'installation du câble métallique, utiliser les gants pour éviter des blessures aux
Avant de procéder à la fixation du câble, vérifier scrupuleusement si le bâchage est fourni dans la version avec un
Remarque :
seul arceau de traction ou avec double arceau de traction.

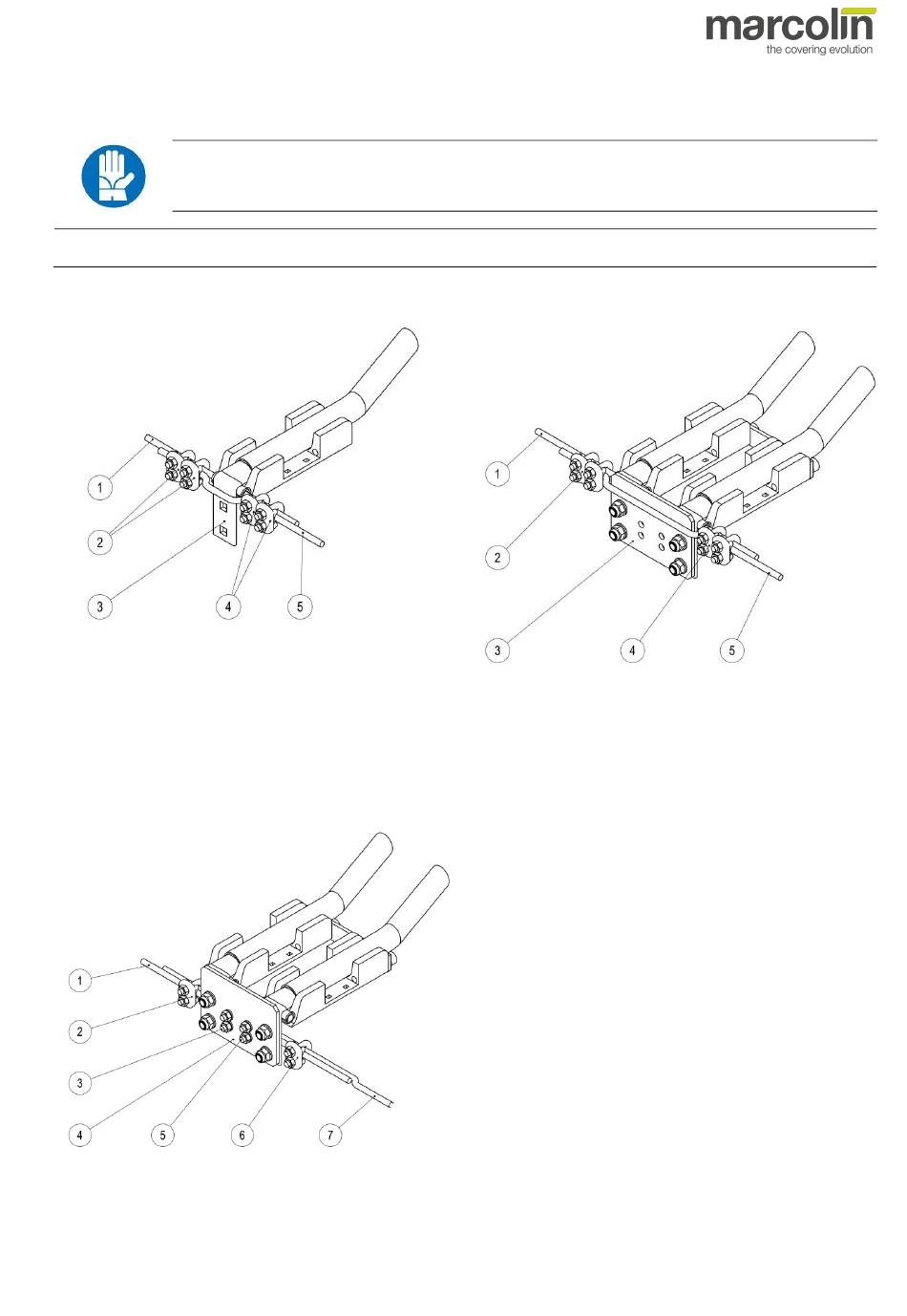

BACHAGE AVEC SIMPLE OU DOUBLE ARCEAU DE TRACTION (CÂBLE STANDARD)
CÔTÉ CABINE
Passer le câble de retour de la partie arrière (côté poulie) (5) à l'extérieur du pied d'arceau de traction (3).
1.
Tendre le câble d'acier en le tirant manuellement ;
2.
3. Bloquer les deux extrémités du câble (1) et (5) en les faisant passer dans les serres-câbles fournis (2) et (4).
BACHAGE AVEC DOUBLE ARCEAU DE TRACTION (CÂBLE BAISSÉ)
CÔTÉ CABINE
ATTENTION !
mains qui pourraient découler d'un effilochage des fils métalliques.
CÔTÉ CABINE
CÔTÉ POULIE
CÔTÉ POULIE
Enfiler un serre-câble (3) à l'intérieur de la plaque
1.
des pieds du double arceau de traction (4).
2. Prendre le bout du câble (1) provenant du côté
cabine et le fixer avec le serre-câble (3).
3. Prendre le bout du câble de retour de la partie arrière
(côté poulie) (7), le superposer au précédent (1) en
le faisant passer à l'intérieur de la plaque (4).
4. Fixer ensemble les bouts du câble avec un serre-
câble (5) inséré à l'intérieur de la plaque des pieds
(4). Avant de serrer le serre-câble (5), tendre le câble
manuellement.
5. Desserrer le serre-câble fixé avant (3) et le replacer
en prenant les deux bouts du câble (1-7).
6. Pour une plus grande sécurité, il est obligatoire de
fixer un autre serre-câble à gauche (2) et à droite (6)
des serres-câbles fixés auparavant.
Manuel de l'installateur - Sigillo
CÔTÉ POULIE
®
