4.2

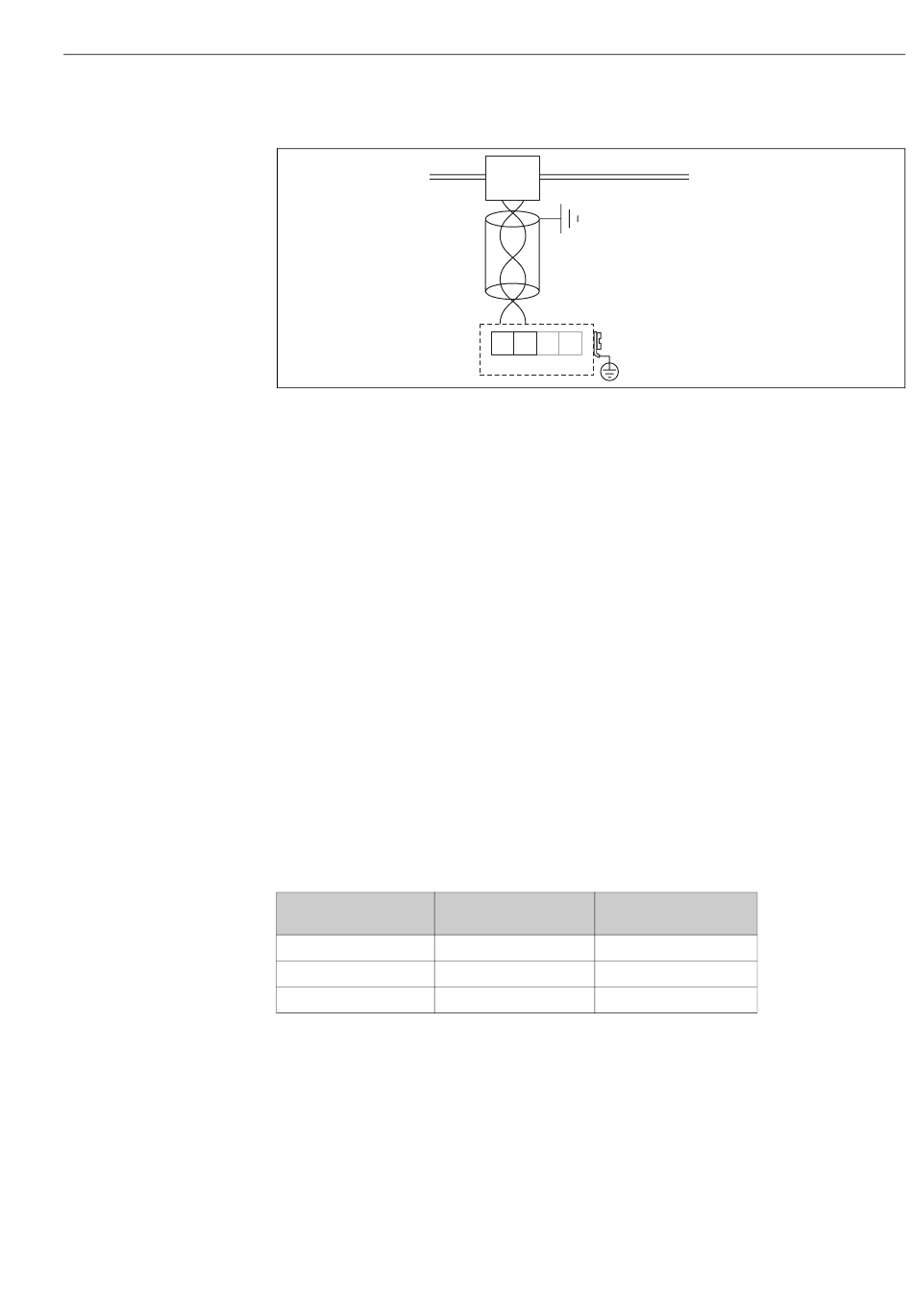

Connexion des bornes

4.3 Spécifications de câble PROFIBUS
Il convient d'utiliser un câble 2 fils torsadés, blindés. Pour l'installation en zone Ex, les valeurs
suivantes doivent être respectées (EN 50 020, modèle FISCO) :
• Résistance de boucle (DC) : 15...150 Ω/km,
• Inductance linéique : 0,4...1 mH/km,
• Capacité linéique : 80...200 nF/km
Les câbles suivants peuvent être utilisés :
Zone non-Ex :
• Siemens 6XV1 830-5BH10 (gris)
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL (gris)
• Belden 3076F (orange)
Zone Ex :
• Siemens 6XV1 830-5BH10 (bleu)
• Belden 3076F
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST+C)YFL (bleu)
4.4

Tension d'alimentation

Les tensions ci-dessous correspondent aux tensions aux bornes de l'appareil :
Variante
Standard
EEx ia (modèle FISCO)
EEx ia (concept Entity)
La consommation de courant est d'environ 13 mA sur l'ensemble de la gamme de tension.
PROFIBUS PA
T-Box
PAL
1 2 3 4
– +
Tension minimale Tension maximale
aux bornes
9 V
9 V
9 V
aux bornes
32 V
17,5 V
24 V
Câblage
L00-FMxxxxxx-04-00-00-de-012
