Instructions de montage :

Daytona 675, Daytona 675 R, Street Triple et Street Triple R

A9648020

Merci d'avoir choisi ce kit accessoire d'origine Triumph. Ce kit accessoire est le produit de l'utilisation par Triumph de

techniques éprouvées, d'essais exhaustifs, et d'efforts continus pour atteindre une fiabilité, une sécurité et des

performances de tout premier ordre.

Lire intégralement toutes ces instructions avant de commencer l'installation du kit accessoire pour se familiariser avec les

caractéristiques du produit et la méthode d'installation.

Ces instructions doivent être considérées comme une partie permanente du kit accessoire et doivent rester avec lui, même

si la moto équipée de l'accessoire est vendue ultérieurement.

Pièces fournies :

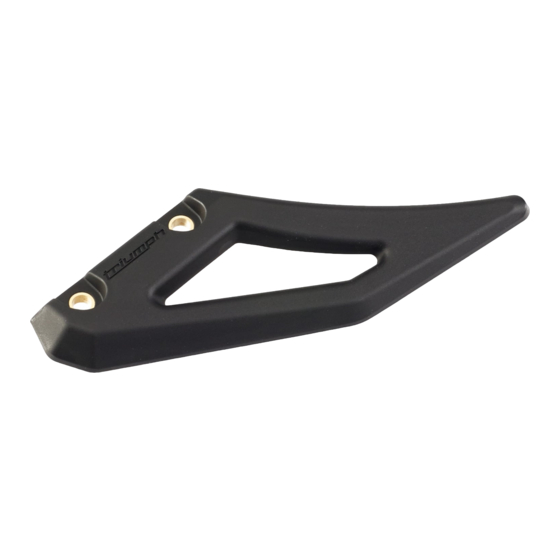

Carter inférieur de chaîne

Contre-écrou M6

Publication numéro A9901540 édition 2, ADC 12207

x 1

Boulon M6 x 20 mm

x 2

Boulon M6 x 16 mm

1 de 4

x 2

Page 1 Daytona 675, Daytona 675 R, Street Triple et Street Triple R A9648020 Merci d'avoir choisi ce kit accessoire d'origine Triumph. Ce kit accessoire est le produit de l'utilisation par Triumph de techniques éprouvées, d'essais exhaustifs, et d'efforts continus pour atteindre une fiabilité, une sécurité et des performances de tout premier ordre.
Page 2 Ce kit accessoire est conçu pour être utilisé uniquement jusqu'au VIN 560476 utilisent les boulons sur les motos Triumph Street Triple, Street Triple R, M6 x 20 mm et les écrous fournis. Daytona 675 et Daytona 675 R et ne doit être monté...
Page 3 Tout en immobilisant les boulons de fixation du Street Triple à partir du VIN 560477 et carter de chaîne inférieur, poser les écrous de Street Triple R à partir du VIN 560477 : blocage et les serrer à 9 Nm. Récupérer le carter de chaîne inférieur et les deux boulons M6 x 16 mm du kit.
Page 4 Avertissement la roue tourne pourra causer de graves blessures. Ne conduire cette moto Triumph à grande vitesse que dans le cadre de courses sur routes fermées ou sur Avertissement circuits fermés. La conduite à grande vitesse ne doit être Ne jamais conduire une moto équipée d'accessoires...
