Promass 60
5.4
Commande via protocole HART
Pour la commande via le protocole HART l'utilisateur dispose de deux possibilités :
• commande avec le terminal HART DXR 275
• commande par PC avec logiciel de commande, par ex. Commuwin II en liaison
avec modem HART "Commubox FXA 191". Toutes les fonctions disponibles avec
protocole HART sont décrites au chapitre 6.2.
Commande avec terminal portable HART DXR 275
La sélection des fonctions de base du Promass 60 se fait à l'aide des différents me-
nus ou par le biais de la matrice de configuration (voir fig. 22) :
Remarque !
• Le protocole HART nécessite un réglage 4...20 mA de la sortie courant. Le réglage
0...20 mA ne peut être sélectionné que par commutateur DIP.
• Avec le terminal portable HART toutes les fonctions sont en principe accessibles,
c'est à dire que la programmation n'est pas verrouillée. Vous pouvez cependant ver-
rouiller la matrice HART en entrant, pour la fonction "ACCESS CODE", une valeur
différente de 0 ou 60. Il n'est alors plus possible de modifier les données. L'entrée
d'un code égal à 0 ou 60 permet de déverrouiller à nouveau la matrice de program-
mation.
• Des informations relatives au terminal portable HART se trouvent dans le manuel de
mise en service correspondant, logé dans le carton d'emballage de l'appareil.
Procédure
1. Mettre le terminal portable sous tension :
a.
L'appareil de mesure n'est pas encore raccordé
Continuer avec online
b.
L'appareil de mesure est déjà raccordé
2. Menu online
affichage des données de mesure actuelles comme le débit, l'état du compteur etc
par le biais de MATRIX GROUP on sélectionne dans la matrice de programmation HART
(voir p.26) le groupe de fonctions par ex. CURRENT OUTPUT, puis la fonction souhaitée
par ex. FULL SCALE
3. Entrer la valeur ou modifier le réglage
4. Par le biais de la touche de fonction F2 on fait apparaitre SEND. En activant la touche F2 on
transmet au système Promass tous les valeurs/réglages entrés à l'aide du terminal portable.
Confirmer avec la touche F4.
5. Avec la touche Home F3 on revient au menu Online. Vous pouvez maintenant lire toutes les valeurs
Endress+Hauser
Menu principal HART apparait
Menu online apparait
5 Utilisation
Remarque !

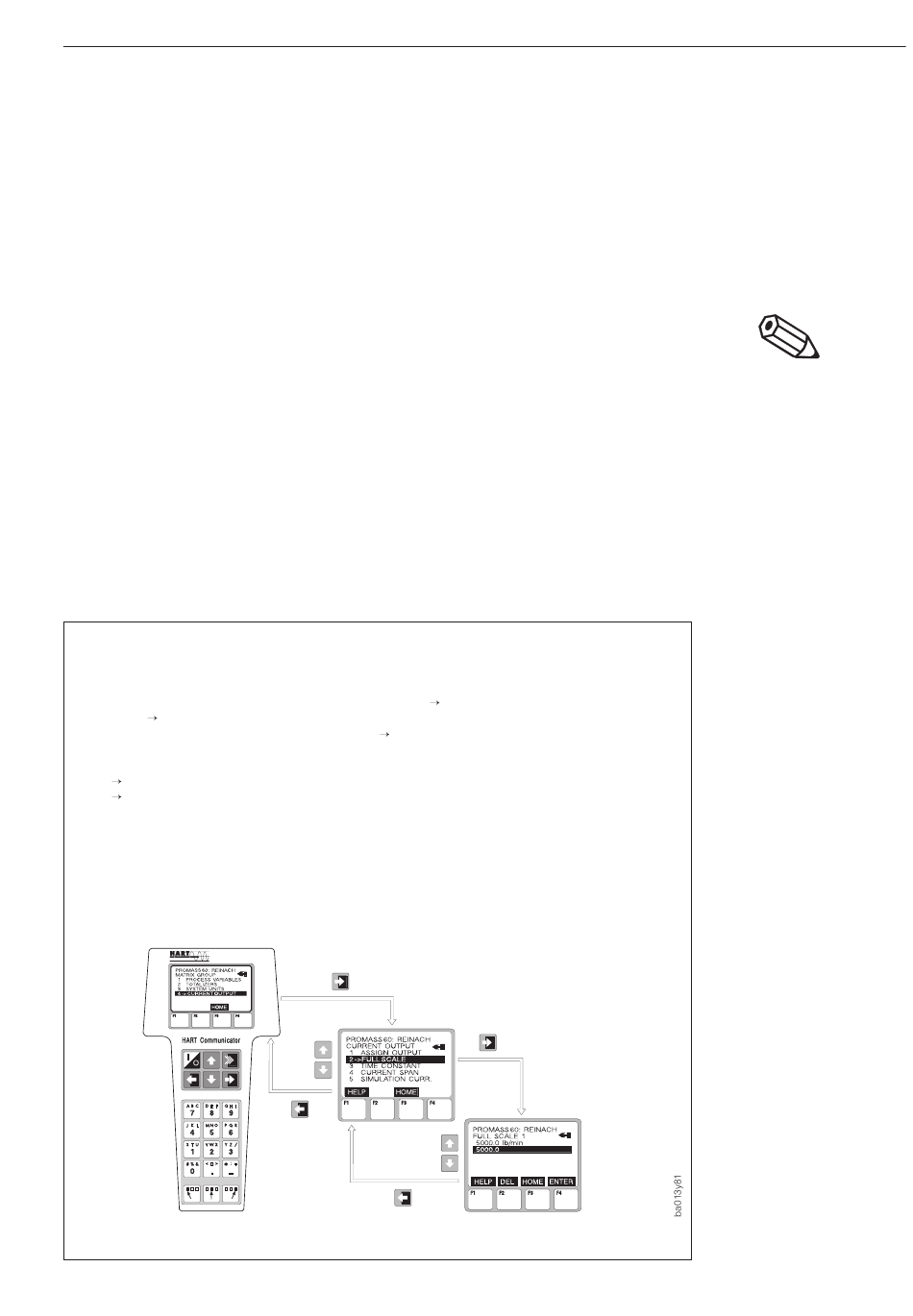

Fig. 21:
Exemple d'utilisation du terminal
portable HART.
25
