12.2 La fonction PLANE: Inclinaison
du plan d'usinage (option de
logiciel 1)

Introduction

Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
Vous ne pouvez réellement mettre en œuvre la fonction
PLANE que sur les machines disposant d'au moins deux
axes rotatifs (table ou/et tête). Exception: vous pouvez
aussi utiliser la fonction PLANE AXIAL si un seul axe rotatif
est présent ou actif sur votre machine.
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir de diverses manières des
plans d'usinage inclinés.

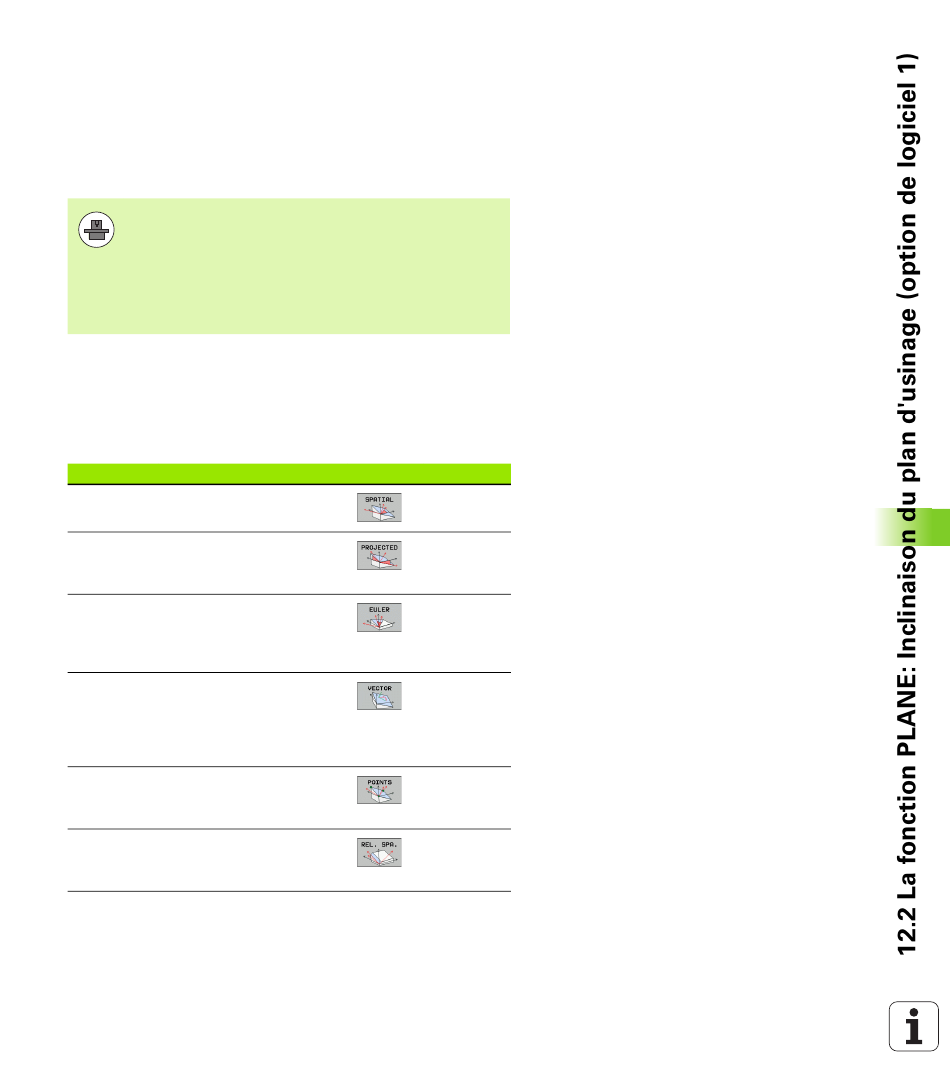

Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes:
Fonction Paramètres nécessaires
SPATIAL Trois angles dans l'espace
SPA, SPB, SPC
Deux angles de projection
PROJETÉ
PROPR et PROMIN ainsi qu'un
angle de rotation ROT
EULER Trois angles d'Euler
Précession (EULPR),
Nutation (EULNU) et
Rotation propre(EULROT),
VECTEUR Vecteur normal pour
définition du plan et
vecteur de base pour
définition de la direction de
l'axe X incliné
POINTS Coordonnées de trois
points quelconques du
plan à incliner
RELATIF Un seul angle dans
l'espace, agissant de
manière incrémentale
HEIDENHAIN iTNC 530
Softkey Page
Page 479
Page 481
Page 483
Page 485
Page 487
Page 489
