7.2 Prise en compte de données de
programmes en texte clair

Utilisation

Cette fonction permet de prélever des parties de contour ou des
contours entiers, en particulier ceux issus de programmes en texte
clair de systèmes FAO. La TNC représente les programmes texte clair
en 2 ou 3 dimensions.
L'assistant smartWizard est un outil particulièrement efficace pour
prendre en compte les données. Il dispose pour cela des UNITs de
gestion de contour pour les usinages 2D et 3D.

Ouvrir le fichier dialogue texte clair

U Sélectionner le mode Mémorisation/Edition
U Sélectionner le gestionnaire de fichiers
U Sélectionner la barre de softkeys pour choisir les
types de fichiers à afficher: appuyer sur la softkey
SELECT. TYPE
U Afficher tous les fichiers dialogue texte clair: appuyer
sur la softkey AFFICHER H
U Sélectionner le répertoire où le fichier est mémorisé
U Sélectionner le fichier H souhaité
U Sélectionner Ouvrir avec... avec la combinaison de
touches CTRL+O
U Sélectionner Ouvrir avec Convertisseur, confirmer
avec ENT: la TNC ouvre un fichier en texte clair et

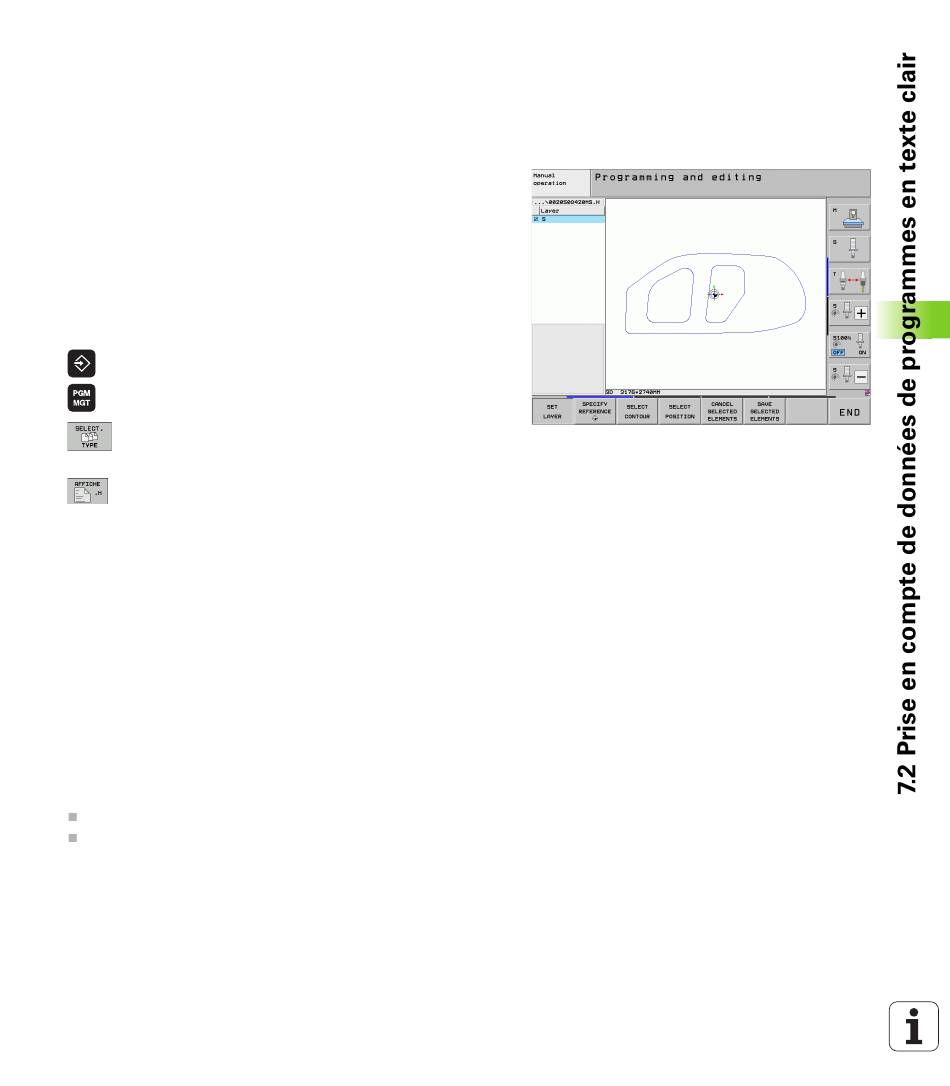

représente les éléments de contour sous forme
graphique.
Définir le point d'origine, sélectionner et
enregistrer le contour
La définition du point d'origine et la sélection des contours sont des
opérations identiques à celles exécutées lors du transfert des
données à partir d'un fichier DXF:
voir „Définir le point d'origine", page 273
voir „Sélectionner et enregistrer le contour", page 275
