Trajectoire circulaire CTP avec raccordement
tangentiel

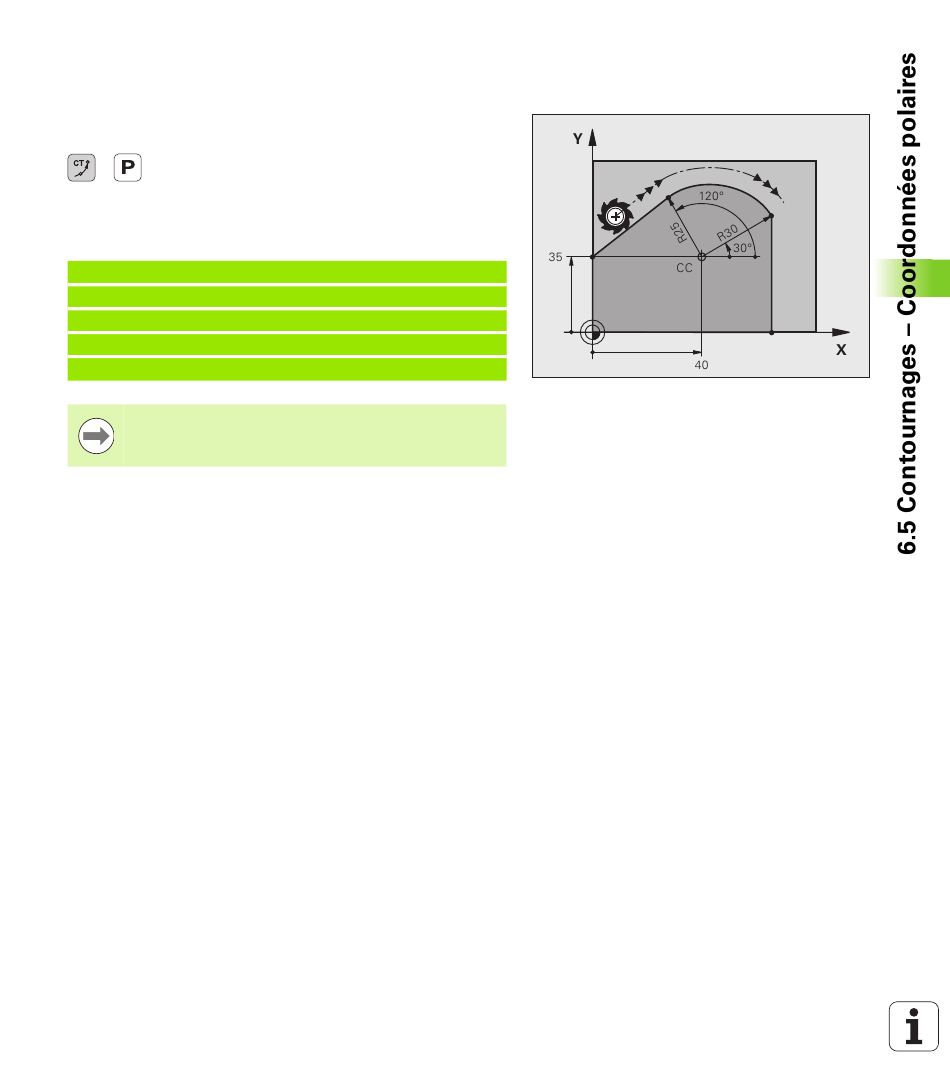

L'outil se déplace sur une trajectoire circulaire tangente à un élément
de contour précédent.
U
Rayon des coordonnées polaires PR: distance entre
le point final de la trajectoire circulaire et le pôle CC
U Angle des coordonnées polaires PA: position
angulaire du point final de la trajectoire circulaire
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle n'est pas le centre du cercle de contour!
HEIDENHAIN iTNC 530 243
