MR DRAW – Manuel Utilisateur
6.3.2 Contour
A. Positionnement des 3 points de repère
Sélectionner la modalité voulue dans le cadre de
gauche.
Le placement des 3 points apex, col vésical, et
médian postérieur est imposé pour placer le
contour 3D de la prostate en position initiale.

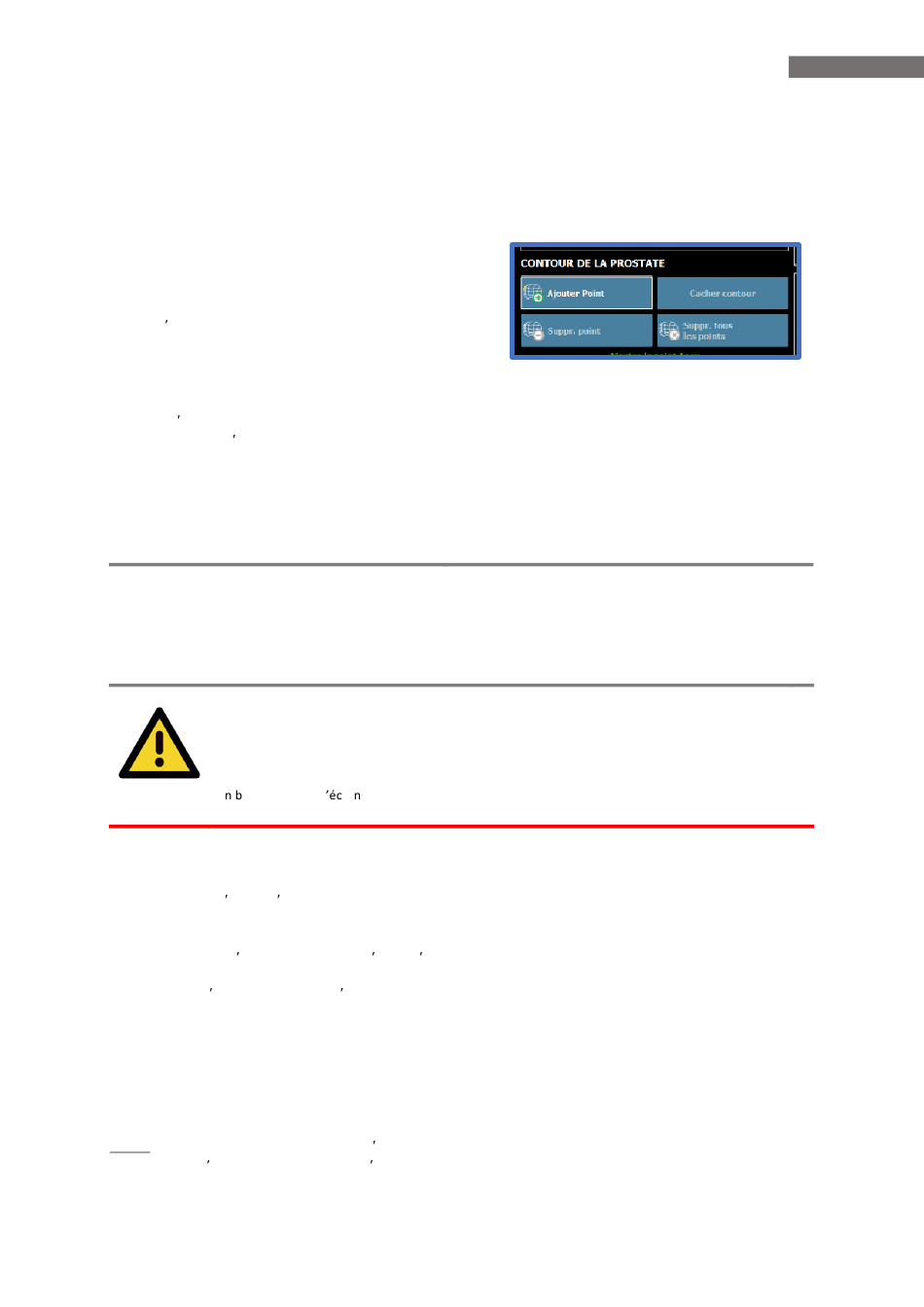

Dans l onglet « contour » utiliser la zone de
contour de la
prostate. En naviguant dans les
coupes, comme explicité précédemment, Cliquer
sur « Ajouter point ».
•
Sur la vue sagittale, placer le curseur à
l extrémité apicale de la prostate et
cliquer. L apex est alors défini.
•
De même, définir le col vésical en plaçant
et cliquant au niveau du col de la vessie.
•
Sur la coupe transverse médiane, placer
de même le point postérieur sur la
capsule postérieure.
Un contour 3D bleu de la prostate est automatiquement généré et ajusté sur ces 3 amers. Le contour
correspondant à une forme moyenne de prostate doit être affiné.
ATTENTION
Le contour 3D de base de la prostate étant automatiquement généré et ajustée sur les 3 points de
repère apex, col vésical et postérieur, il est important de les placer selon le schéma affiché dans la vue
e
as à droite de l
B. Affinage du contour
Il est nécessaire d affiner l enveloppe de la prostate en définissant des points de contour dans les différentes
coupes. Pour ce faire, toujours avec le bouton « Ajouter point » sélectionné :
Placer le curseur à l endroit désiré pour l ajout d un point de contour puis cliquer.
Il est possible d ajuster la position d un point de contour en le déplaçant.
Il est possible de supprimer un point du contour en cliquant sur le bouton « Supprimer point » puis en cliquant
sur le point à supprimer.
Il est possible de supprimer tous les points du contour en cliquant sur le bouton « Supprimer tous les points ».
Le contour peut être affiché ou caché en cliquant sur le bouton « Cacher contour / Montrer contour » .
Note : À chaque ajout ou suppression d un point, le contour et le rendu volumique sont automatiquement
mis à jour par l application et affichés à l écran.
La sauvegarde des contours est automatique à chaque modification.
ra .
KMAN – 4000/FR/1.5 – 2017/10/24
23
