MODÈLE SA60
Cette nouvelle perceuse a été conçue et fabriquée conformément à nos strictes normes de fiabilité, simplicité d'emploi et
sécurité d'utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problèmes.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant
d'utiliser ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION
PERCEUSE-TOURNEVIS SANS FIL
MODÈLES NO. SA60 / SA720

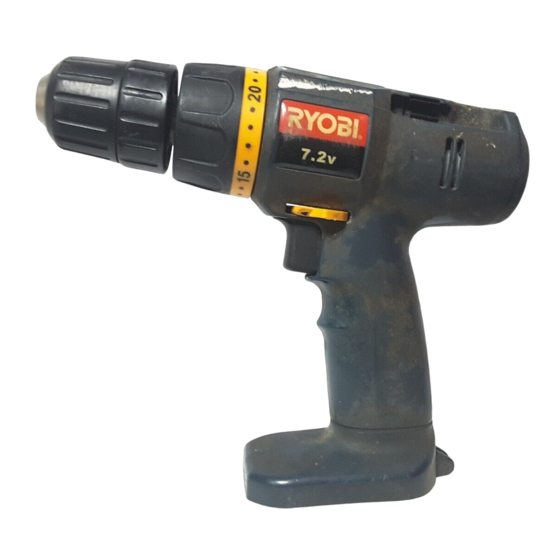

MODÈLE SA720

Publicité

Table des Matières
loading

Sommaire des Matières pour Ryobi SA60

  • Page 1 MANUEL D’UTILISATION PERCEUSE-TOURNEVIS SANS FIL MODÈLES NO. SA60 / SA720 MODÈLE SA60 MODÈLE SA720 Cette nouvelle perceuse a été conçue et fabriquée conformément à nos strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problèmes.
  • Page 2: Table Des Matières

    TABLE DES MATIÈRES Introduction ..................................2 Règles de sécurité générales ............................3 - 4 Règles de sécurité particulières ............................4 Instructions de sécurité importantes concernant le chargeur ..................5 Symboles ..................................6 Fiche technique ................................7 Déballage ..................................7 Applications ..................................7 Caractéristiques ................................
  • Page 3: Règles De Sécurité Générales

    Ne recharger les batteries qu’avec l’appareil indiqué. Lorsque le bloc de batteries n’est pas en usage, le tenir à MODÈLE BLOC DE BATTERIES CHARGEUR l’écart d’articles métalliques tels que : Les attaches SA60 7224301 trombones, pièces de monnaie, clous, vis et autres petits SA720 1311145 7222701 objets métalliques risquant d’établir le contact entre les deux...
  • Page 4: Règles De Sécurité Particulières

    RÈGLES DE SÉCURITÉ GÉNÉRALES Utiliser exclusivement des pièces identiques à celles DÉPANNAGE d’origine pour les réparations. Se conformer aux Le dépannage des outils doit exclusivement être instructions de la section Entretien de ce manuel. confié à un personnel qualifié. Les réparations ou L’usage de pièces non autorisées ou le non respect des entretiens par des personnes non qualifiées présentent instructions peut présenter des risques de choc...
  • Page 5: Instructions De Sécurité Importantes Concernant Le Chargeur

    INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONCERNANT LE CHARGEUR c. Que le calibre des fils est suffisant pour l’intensité c.a. du chargeur spécifiée ci-dessous. AVERTISSEMENT : Longueur du cordon (en pieds) 100' Lire et veiller à bien comprendre toutes les instructions. Calibre du cordon (AWG) Le non respect des instructions ci-dessous peut entraîner Remarque : AWG = American Wire Gage un choc électrique, un incendie et / ou des blessures...
  • Page 6: Symboles

    SYMBOLES Important : Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION/EXPLICATION Volts Tension Ampères Intensité...
  • Page 7: Fiche Technique

    FICHE TECHNIQUE PERCEUSE-TOURNEVIS SA60 SA720 Mandrin 3/8 po, (10 mm) sans clé 3/8 po, (10 mm) sans clé Moteur c.c. 6,0 V c.c. 7,2 V Commutateur Deux vitesses Deux vitesses Vitesse à vide 300 / 500 tr/min 330 / 500 tr/min...
  • Page 8: Caractéristiques

    CARACTÉRISTIQUES VEILLER À BIEN CONNAÎTRE LA VERROUILLAGE DU COMMUTATEUR PERCEUSE-TOURNEVIS La gâchette commutateur peut être verrouillée en position Voir la figure 1. ARRÊT. Ce dispositif réduit le risque de démarrage accidentel lorsque l’outil n’est pas en usage. Avant d’utiliser cet outil, se familiariser avec toutes ses fonctions et tous ses dispositifs de sécurité.
  • Page 9 CARACTÉRISTIQUES MODEL SA60 NIVEAU BAGUE DE RÉGLAGE RANGMENTS DU COUPLE D'EMBOUTS SÉLECTEUR DE SENS DE ROTATION GÂCHETTE DE COMMUTATEUR MANDRIN MODEL SA720 NIVEAU BAGUE DE RÉGLAGE DU COUPLE RANGMENTS D'EMBOUTS SÉLECTEUR DE SENS DE ROTATION GÂCHETTE DE MANDRIN COMMUTATEUR BLOC DE BATTERIES Fig.
  • Page 10: Réglages

    RÉGLAGES INVERSEUR SÉLECTEUR DE SENS Voir la figure 2. DE ROTATION Cet outil est réversible. Le sens de rotation est commandé par MARCHE ARRIÈRE un sélecteur situé au-dessus de la gâchette. La perceuse étant tenue en position normale d’utilisation, le sélecteur de sens de rotation doit être tourner vers la gauche pour percer.
  • Page 11: Installation Des Embouts

    RÉGLAGES INSTALLATION DES EMBOUTS Voir les figures 3 et 4. Verrouiller la gâchette en mettant le sélecteur de sens de rotation en position centrale. Voir la figure 2. Ouvrir les mors du mandrin de manière à pouvoir insérer l’embout à utiliser. Relever légèrement l’avant de la perceuse pour empêcher l’embout de s’échapper des mors du mandrin.
  • Page 12: Embrayage De Couple Réglable

    RÉGLAGES EMBRAYAGE DE COUPLE RÉGLABLE Voir la figure 5. POUR RÉDUIRE LE COUPLE Selon l’application pour laquelle le tournevis est utilisé, le couple doit être augmenté ou réduit afin d’éviter d’endommager les têtes ou le filetage des vis, la pièce de bois, etc. En général, le couple à...
  • Page 13: Utilisation

    Une fois la charge terminée, débrancher le chargeur de au centre de réparations de plus proche, pour réparation la prise secteur. Cette précaution prolongera la vie utile ou remplacement. Si la perceuse est un modèle SA60, des batteries. confier le chargeur au centre de réparations.
  • Page 14 UTILISATION INFORMATIONS IMPORTANTES SELECTION DE SENSE CONCERNANT LA CHARGE DE BATTERIES DE ROTATION CHAUDES MARCHE ARRIÈRE Lorsque la perceuse est utilisée continuellement, les batteries du bloc chauffent. Si la batterie est chaude, la laisser refroidir pendant 30 minutes avant d’essayer de la recharger. REMARQUE : La surchauffe des batteries ne se produit que lorsque la perceuse est utilisée continuellement.
  • Page 15: Commutateur

    UTILISATION COMMUTATEUR Voir la figure 11. Pour mettre la perceuse en MARCHE, appuyer sur la gâchette. Pour l’ARRÊTER relâcher la gâchette. Cette perceuse est équipée d’un commutateur à 2 vitesses. Enfoncer la gâchette à mi-course pour visser à basse vitesse. Enfoncer la gâchette à...
  • Page 16: Perçage À L'équerre

    UTILISATION PERÇAGE À L’ÉQUERRE Voir la figure 13. L’un des nouveaux dispositifs pratiques de cette perceuse est un niveau. Il est encastré dans le haut du boîtier du moteur. Ils permet de vérifier que le foret est maintenu à l’équerre pendant le perçage. AVERTISSEMENT : Toujours porter des lunettes de sécurité...
  • Page 17: Entretien

    ENTRETIEN AVERTISSEMENT : MAILLET MANDRIN SANS CLÉ Utiliser exclusivement des pièces Ryobi d’origine identiques pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou MORS DU endommager l’outil. MANDRIN Ne pas maltraiter les outils électriques. Un usage abusif peut entraîner des dommages à...
  • Page 18: Serrage D'un Mandrin Desserré

    ENTRETIEN Pour obtenir une vie utile maximum des batteries nous Ouvrir les mors et retirer la clé hexagonale. Retirer la vis recommandons de : du mandrin en la tournant vers la droite avec un tournevis. Voir la figure 15. Ranger et recharger les batteries dans un endroit frais. Des températures supérieures à...
  • Page 19: Retrait Des Batteries, Préparation Pour Le Recyclage, Modèle Sa60

    ENTRETIEN RETRAIT DES BATTERIES, PRÉPARATION MODÈLE SA60 POUR LE RECYCLAGE, MODÈLE SA60 Voir les figures 17 et 18. RETRAIT : POIGNÉE DE Verrouiller la gâchette en mettant le sélecteur de rotation LA PERCEUSE en position centrale. Voir la figure 9.
  • Page 20: Dépannage

    MANUEL D’UTILISATION PERCEUSE-TOURNEVIS SANS FIL MODÈLES NO. SA60 / SA720 • DÉPANNAGE Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparations agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.
