Fermez le capot de protection avant.

Pour les données de coupe RML-1
Pour les données de coupe du code NC


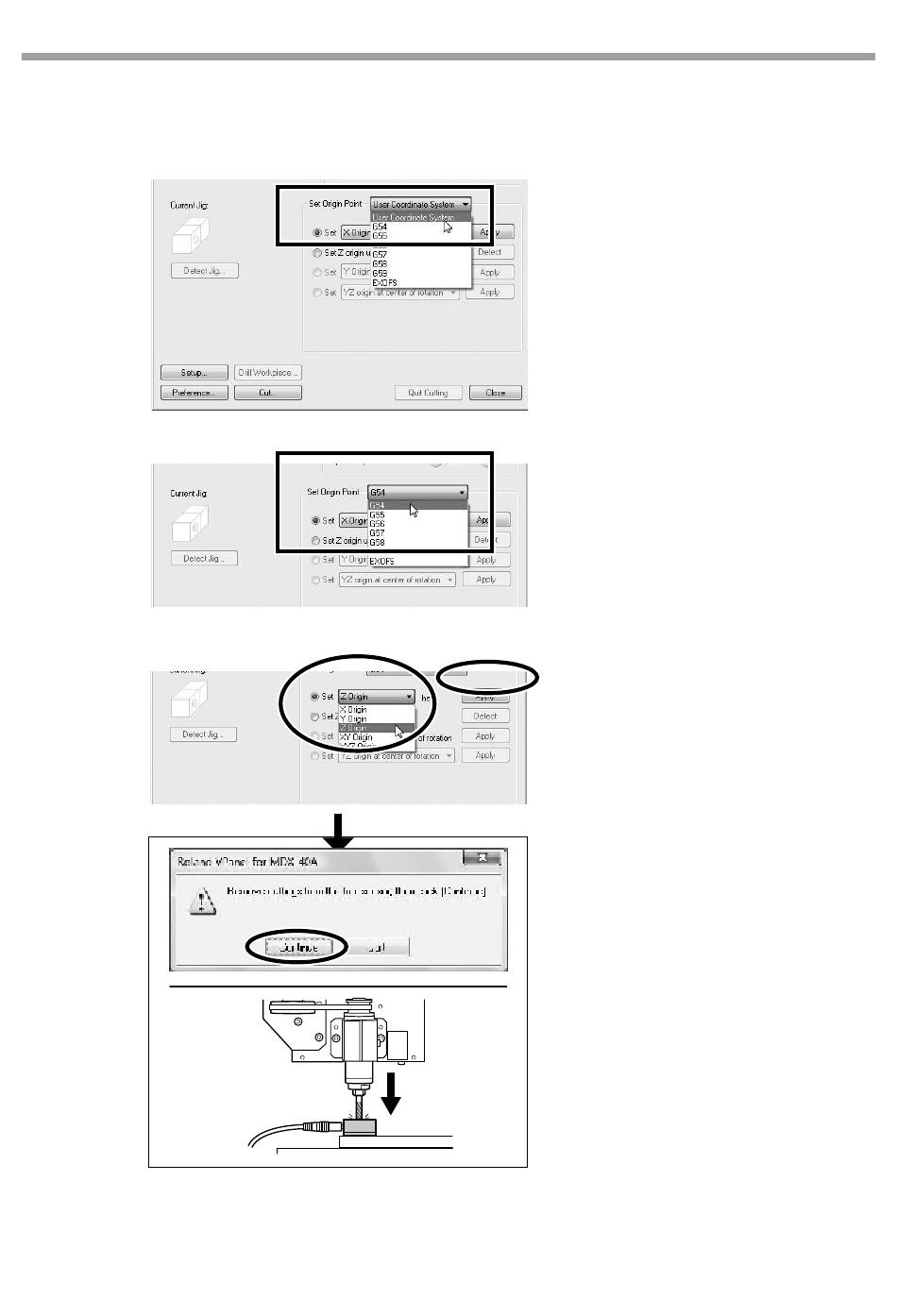

5-1 Utiliser le capteur Z0
Quand "Selected automatically
(RMX-1/NC Code)" est sélectionné
avec la sélection du langage des
commandes, choisissez "User
Coordinate System" avec le point
d'origine paramétré.
Si "RML-1" est sélectionné avec la sé-
lection du langage des commandes,
seul "User Coordinate System" est
sélectionnable avec le point d'origine
paramétré.
Avec "Set Origin Point", sélec-
tionnez le système de coordon-
nées de la pièce correspondant
aux données de coupe.
Sélectionnez "Set "Z Origin" here",
puis cliquez sur [Apply].
Cliquez sur [Continue].
L'outil descend doucement jusqu'à ce
qu'il entre en contact avec le capteur.
Quand l'outil se soulève et s'arrête, l'opé-
ration de paramétrage est terminée.
