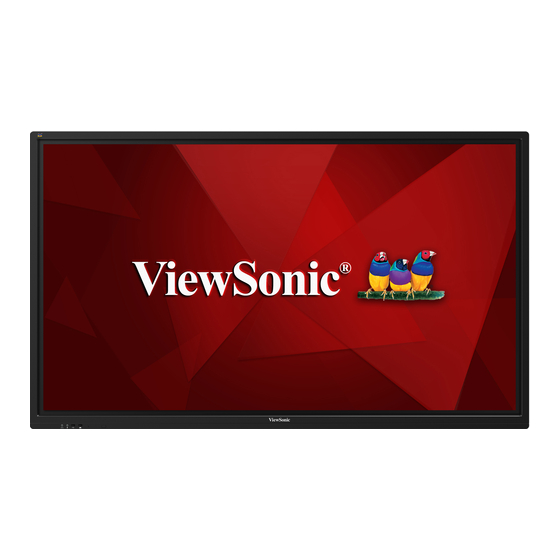

Commercial Touch Display
Guide de l'utilisateur
Model No. VS16865

Publicité

Table des Matières
loading

Sommaire des Matières pour ViewSonic IFP7500

  • Page 1 IFP7500/IFP7500-CN Commercial Touch Display Guide de l'utilisateur Model No. VS16865...
  • Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.
  • Page 3: Informations De Conformité

    Informations de conformité REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
  • Page 4: Conformité Ce Pour Les Pays Européens

    Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE).
  • Page 5: Déclaration De Conformité Rohs2 (Lsdeee2)

    Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré...
  • Page 6: Avertissements Et Mises En Garde

    15. En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions. 16. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée.
  • Page 7 17. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible.
  • Page 8: Table Des Matières

    Contents Informations de conformité Declaration de conformite FCC ............i Declaration de l’Industrie canadienne ..........i Conformité CE pour les pays européens ..........ii Déclaration de conformité RoHS2 (LSDEEE2) ........iii Avertissements et mises en garde .............iv Copyright Information Enregistrement du produit ..............2 Pour votre information ................
  • Page 9 4.6 ViewBoard Cast ................24 4.7 Zoom ..................26 5. Dépannage 6. Entretien et maintenance 7. Modes d’affichage 7.1 Spécifications générales ............30 7.2 Mode VGA .................. 31 7.3 Mode HDMI ................32 8. RS-232 Protocol 8.1 Introduction ................. 33 8.2 Description .................
  • Page 10: Copyright Information

    Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation.
  • Page 11: Enregistrement Du Produit

    Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne.
  • Page 12: Démarrage

    Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product.
  • Page 13: Spécifications Du Kit De Montage Mural (Vesa)

    600 x 400 mm M8 x 20 mm CDE7500 • ViewSonic fournit les dimensions standard des kits de montage mural, comme illustré dans le tableau ci-dessus. WMK-047 • Pour trouver le montage parfait, veuillez consulter www.viewsonic.com ou appeler notre équipe de service.
  • Page 14: Caractéristiques De L'écran

    2. Caractéristiques de l’écran La présente rubrique sert d'introduction aux fonctionnalités de votre Tableau blanc / écran intelligent. Remarque : Les caractéristiques ou applications décrites dans le présent Manuel de l'utilisateur peuvent varier en fonction du modèle de l'appareil acheté. Control Panel Overview Présentation du panneau de commandes ⑤...
  • Page 15: Présentation De L'interface Du Terminal

    Présentation de l’interface du terminal Camera USB port Camera plate screw hole Optional Slot in PC ⑦ Optional Slot in PC ① ② ③ ② ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ Item Description Item Description Élément Description Élément Description...
  • Page 16: Installation De La Plaque De Caméra

    2.3 Installation de la plaque de caméra Installez la plaque de caméra avec des vis sur le cadre supérieur de l'écran Installez la caméra sur la plaque de caméra avec une vis Branchez le câble USB de la caméra dans le port USB supérieur de l'écran ③...
  • Page 17: Présentation De La Télécommande

    Présentation de la télécommande Bascule entre le fonctionnement normal et le mode veille SNAP Fait une capture d'écran Active ou désactive le son TOUCHES Permet de saisir un nombre NUMÉRIQUES Active ou désactive la fonction Geler FREEZE dans le système ACCUEIL Affiche le lanceur principal MENU...
  • Page 18: Installation Des Piles Dans La Télécommande

    Remarque : Éliminez toujours les piles usagées d’une manière qui ne nuit pas à l’environnement. Pour obtenir plus d'informations sur la façon de se débarrasser des piles usagées en toute sécurité, veuillez contacter les autorités locales de votre IFP7500 région. Interactive Flat Panel Portée de réception de la télécommande...
  • Page 19: Configuration De L'affichage

    3. Configuration de l’affichage Avertissement : Pour votre sécurité et la sécurité de votre appareil, veillez à ne pas connecter l'appareil à l'alimentation secteur avant que l'appareil externe ne soit prêt. Connection Diagram Connexion d’un ordinateur externe Schematic diagram for connecting the product to a PC. (Note: Disconnect the power plug before installing or removing the product!) Câble USB USB Cable...
  • Page 20: Connexions Rs232

    RS232 Connections When you use an RS232 serial port cable to connect your display to an external Connexions RS232 computer, certain functions can be controlled by the PC, including power on/off, volume adjustment and more. RS232 Câble de port série Serial port cable Lorsque vous utilisez un câble de port série RS232 pour connecter votre écran à...
  • Page 21: Connexion De Périphériques Usb

    Connexion de périphériques USB À l'instar d'un ordinateur ordinaire, il est facile de connecter divers périphériques USB et d'autres périphériques à votre tableau blanc intelligent. Connecting USB Peripherals 1. Périphériques USB : Branchez le câble du périphérique USB dans le port USB IN. 2.
  • Page 22: Connexions Av In

    Connexions AV IN Connecting USB Peripherals USB Peripherals: Plug the USB device cable into the USB IN port. Networking and modem cables: Plug the router cable into the LAN IN port. Microphone: Plug the microphone cable into the MIC port. Router and other Décodeur network signal...
  • Page 23: Marche/Veille

    3.6 Marche/Veille Insérez la fiche d'alimentation dans la prise de courant. Activez d'abord le bouton Marche/Arrêt " " sur le produit, s'il est disponible ; appuyez ensuite sur " " sur la télécommande ou le panneau de commande pour mettre en marche le produit. En état sous tension, appuyez sur "...
  • Page 24: Opérations Du Menu Osd (Réglage À L'écran)

    4. Opérations du menu OSD (réglage à l’écran) Paramètres généraux Sélectionner une source d’entrée : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage général. Appuyez sur les touches DOWN, UP, LEFT ou RIGHT pour sélectionner la source d'entrée que vous voulez.
  • Page 25 Pour régler le rétroéclairage : (la fonction antiscintillement est disponible lorsque vous réglez au maximum) 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu. Faites glisser l'icône directement avec stylet pour ajuster la valeur. Appuyez sur la touche de la télécommande ou bien cliquez avec le stylet sur une zone vide en dehors du menu pour quitter le menu de réglage à...
  • Page 26: Plus De Paramètres Osd

    4.2 Plus de paramètres OSD Sélectionne des préréglages pour le scénario de Picture Mode (Mode Image) l'utilisateur Mesure la luminosité entre le blanc le plus clair et le noir Contrast (Contraste) le plus sombre pouvant être produits dans les zones claires et sombres d'une image.
  • Page 27 Sound Mode (Mode Son) Sélectionne le mode d'effet sonore Règle le niveau des graves : augmenter la valeur analogique pour élever le niveau des graves ; diminuer Bass (Graves) la valeur analogique pour baisser le niveau des graves (0-100). Règle les aigus : Plus la valeur analogique est importante Treble (Aigus) (0-100), plus les aigus sont élevés.
  • Page 28 Menu Time (Durée Règle la durée de fermeture des menus OSD des menus) Burn-in protection Activer cette fonction va déplacer de manière imperceptible (Protection contre la les pixels à intervalles réguliers afin d'empêcher la rémanence rémanence d'images) d'images à l'écran Standby Mode (Mode Sélectionne le niveau de veille profonde Veille)
  • Page 29: Lanceur

    4.3 Lanceur Élément Description vBoard Cliquer pour lancer l'application d'annotation ViewBoard Cast Cliquer pour afficher l'application de partage d'écran sans fil Navigateur Cliquer pour lancer le navigateur Web APPLICATIONS Cliquez pour faire apparaître la liste des applications. Paramètres Cliquez pour afficher la page des paramètres.
  • Page 30: Vpen

    4.4 vPen 1. Dans n’importe quelle source d’entrée, vous pouvez appeler le menu annotation en plaçant deux doigts sur l’écran (espacement d’environ 20-50 mm) et en les laissant appuyés pendant deux secondes. Dans le menu annotation, l’utilisateur peut uniquement utiliser le stylet flottant pour le faire fonctionner.
  • Page 31: Vboard

    Fermer Cliquez pour fermer le menu Annotations. 4.5 vBoard Pour l'outil Stylet, vous pouvez a. utiliser le stylet avec un doigt pour dessiner quelque chose sur le tableau b. déplacer la plaque autour du tableau en laissant deux doigts appuyés c.
  • Page 32 Cliquer pour utiliser une gomme Gomme Sélectionner un objet sur le tableau Sélectionner Annuler la dernière modification Annuler Inverse les effets de l'action Annuler Répéter Cliquez pour afficher la gestion des pages Page Cliquez pour afficher ou masquer la grille Cliquez pour afficher ou masquer l'horloge Cliquez pour inverser la barre d'outils Cliquez pour inverser la barre d'outils...
  • Page 33: Viewboard Cast

    4.6 ViewBoard Cast Étape 1 : Connectez votre appareil au même environnement Wi-Fi Étape 2 : Installez l'application cliente sur votre appareil Windows/Mac : Saisissez l'adresse indiquée sur Viewboard dans la barre d'adresse du navigateur Web (et non la barre de recherche) et appuyez sur entrée Appareil mobile (iOS/Android) : Saisissez l'adresse indiquée sur Viewboard dans la barre d'adresse du navigateur Web (et non la barre de recherche) et appuyez sur entrée ou numérisez le code QR affiché...
  • Page 34 Étape 3 : Choisissez l'application en fonction de votre appareil et lancez l'application après l'installation Étape 4 : Saisissez le code PIN dans votre appareil et connectez-vous à ViewBoard Cast lorsque le code PIN est demandé (Optionnel dans les paramètres)
  • Page 35: Zoom

    4.7 Zoom Cliquez sur pour exécuter l'application Zoom. 1. S'identifier : connexion avec votre compte Zoom existant. Un compte de réseau social peut être utilisé pour se connecter rapidement, par ex : Facebook. 2. S'inscrire : vous pouvez rapidement créer un compte Zoom via e-mail, si vous n'en avez pas.
  • Page 36: Dépannage

    5. Dépannage Problème Cause Possible Solution L'écran n'affiche rien ; il n'y a Fiche d'alimentation mal Vérifiez si le cordon pas de son et l'indicateur ne insérée, défaillance du d'alimentation est correctement s'allume pas raccordement électrique connecté Les images affichées sur le Interférences de signal N'utilisez pas un sèche- produit ont des interférences causées par les automobiles, cheveux électrique à...
  • Page 37 Problème Cause Possible Solution La vidéo se fige fortement en La bande passante du Mettez à niveau la bande cas de lecture en ligne réseau est insuffisante passante de votre réseau en l'augmentant Plusieurs films sont mis en mémoire tampon ou Essayez de remplacer les un autre contenu est adresses de VOD pour obtenir de meilleures téléchargé...
  • Page 38: Entretien Et Maintenance

    6. Entretien et maintenance Veuillez suivre ces instructions de nettoyage pour vous assurer que votre tableau blanc / écran intelligent conserve son apparence d'être neuf au fil des ans. : • Ne nettoyez pas la machine si elle a été activée pendant une longue période de temps.
  • Page 39: Modes D'affichage

    7. Modes d’affichage Spécifications générales Modèle IFP7500 IFP7500-CN Résolution physique 3840×2160 (pixels) Espacement des 0,429 mm × 0,429 mm pixels Temps de réponse 8 ms Luminosité 400 cd/m² Contraste 1200:1 Angles de vue 178°/178° Chroma 1,07 B Contraste, luminosité, définition, saturation des couleurs, tonalité des couleurs, Fonctions système...
  • Page 40: Mode Vga

    Mode VGA Mode Resolution Refresh Rate 640×480 60Hz SVGA 800×600 60Hz 1024×768 60Hz 1280×720 60Hz WXGA 1360×768 60Hz WUXGA 1920×1080 60Hz...
  • Page 41: Mode Hdmi

    Mode HDMI Resolution 640x480 @60Hz 800x600 @60Hz 1024x768 @60Hz 1280x1024 @60Hz 1440x900 @60Hz 1920x1080 @60Hz 720x480i @59.94Hz/60Hz 640x480p @59.94Hz/60Hz 720x480p @59.94Hz/60Hz 720x576i @50Hz 720x576p @50Hz 1280x720p @50Hz/60Hz 1920x1080i @50Hz/60Hz 1920x1080p @23.97Hz/24Hz29.97Hz/30Hz/50Hz/60Hz 3840x2160p @23.97Hz/24Hz29.97Hz/25Hz/30Hz/50Hz*/60Hz* Remarque : Seul HDMI 4 prend en charge jusqu'à 3840x2160 @ 50 Hz/60 Hz...
  • Page 42: Rs-232 Protocol

    8. RS-232 Protocol 8.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function...
  • Page 43: Communication Setting

    8.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 8.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: If the message is received correctly it will send “+”...
  • Page 44 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
  • Page 45 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
  • Page 46 Menu lock > 000: Unlock 001: Lock Number 000~009 (for TV) Key Pad 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/EXIT Disable: RCU has Remote 000: Disable Control 001: Enable no effect on HDTV. Enabled: RCU controls the HDTV.
  • Page 47 NOTE: Behavior at lock modes Lock Mode Behavior Button Lock 1. Lock all buttons on the front panel and RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. MENU Lock 1.
  • Page 48: Get-Function Listing

    8.3.2 Get-Function Listing The PC can interrogate the TV/DS for specific information. The Get-Function packet format consists of 9 bytes which is similar to the Set-Function packet structure. Note that the “Value” byte is always = 000 Get-Function description: Length: Total Byte of Message excluding “CR”.
  • Page 49 If the Command is Not valid, Command Type=”-“ Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command Command Value1 Value2 Value3...
  • Page 50 Get-Function table Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get- 000 ~ 100 Brightness Get- 000 ~ 100 Sharpness Get-Color 000 ~ 100 Get-Volume 000 ~ 100 Get-Mute 000: Off 001: On (muted)
  • Page 51 NOTE: 1. Time log data is replied as 6 sequential strings in following order. #1: Previous power-on date (month/ day) #2: Previous power-on time (hour/ min) #3: Previous power-off date (month/ day) #4: Previous power-off time (hour/ min) #5: Last power-on date (month/day) #6: Last power-on time (hour/ min) 2.
  • Page 52 3. Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: 0x 38 30 31 72 3101 08 31 0D (On 8/31)
  • Page 53 Get Device Name example Assumed the device name is CDE-5500 Send: x 38 30 31 67 34 30 30 30 0D (Get Device Name) Reply: #1 x 38 30 31 72 34 43 44 45 0D (“C” “D” “E”) #2 x 38 30 31 72 34 2D 35 35 0D (“-” “5” “5”) #3 x 38 30 31 72 34 30 30 00 0D (“0”...
  • Page 54: Contrôle Lan

    9. Contrôle LAN a. Veuillez connecter le port LAN (RJ45) avec le paramétrage approprié b. Suivez le même ensemble de commandes que RS232 c. Cette fonction est disponible pour l’hôte dans le même Intranet uniquement, mais pas sur Internet. d. Le contrôle LAN via un PC enfichable n’est pas pris en charge...
  • Page 55: Autres Informations

    Pays / Région Site Internet Courrier électronique F= Fax France et autres pays www.viewsoniceurope. www.viewsoniceurope.com/fr/ service_fr@viewsoniceurope.com francophones com/fr/ support/call-desk/ en Europe T (Numéro vert)= 1-866-463-4775 Canada www.viewsonic.com service.ca@viewsonic.com T= 1-424-233-2533 www.viewsoniceurope. www.viewsoniceurope.com/de/ Suisse service_ch@viewsoniceurope.com com/de/ support/call-desk/ Belgique www.viewsoniceurope. www.viewsoniceurope.com/fr/ service_be@viewsoniceurope.com (Français)
  • Page 56: Garantie Limitée

    Si un produit présente un défaut matériel ou de malfaçon pendant cette période, ViewSonic devra, à sa discrétion, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces détachées utilisées pour la réparation peuvent inclure des éléments recyclés ou remis en état.
  • Page 57 Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité...
