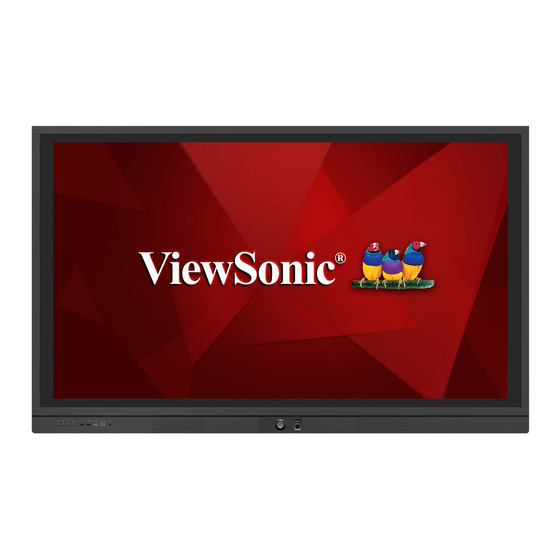

IFP6560/IFP7560
Commercial Touch Display
Guide de l'utilisateur
Model No. VS17302/ VS17303

Publicité

Table des Matières
loading

Manuels Connexes pour ViewSonic IFP6560

Sommaire des Matières pour ViewSonic IFP6560

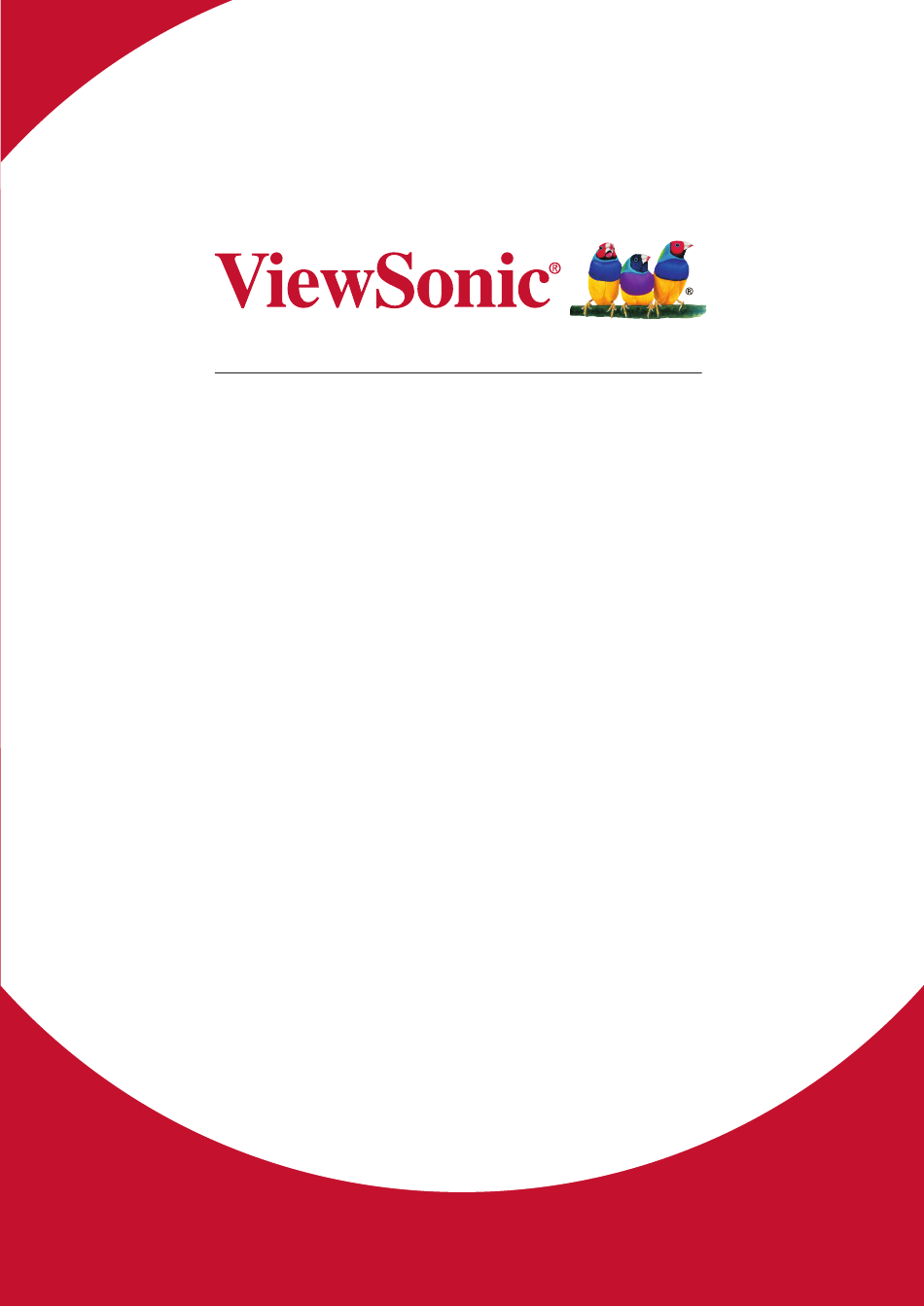

  • Page 1 IFP6560/IFP7560 Commercial Touch Display Guide de l'utilisateur Model No. VS17302/ VS17303...
  • Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.

  • Page 3: Informations De Conformité

    Informations de conformité REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

  • Page 4: Conformité Ce Pour Les Pays Européens

    Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE).

  • Page 5: Déclaration De Conformité Rohs2 (Lsdeee2)

    Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré...

  • Page 6: Avertissements Et Mises En Garde

    15. En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran LCD et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions. 16. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée.
  • Page 7 17. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible.

  • Page 8: Table Des Matières

    Contents Informations de conformité Declaration de conformite FCC ............i Declaration de l’Industrie canadienne ..........i Conformité CE pour les pays européens ..........ii Déclaration de conformité RoHS2 (LSDEEE2) ........iii Avertissements et mises en garde .............iv Informations de copyright Pour votre information ................ 1 1.
  • Page 9 6. Dépannage Dépannage ..................65 7. Entretien et maintenance Entretien et maintenance ..............67 8. Modes d’affichage 8.1 Mode VGA .................. 71 8.2 Mode HDMI1/2/3/OPS/SDM ............72 8.3 DP Mode ..................72 9. Spécifications 10. RS-232 Protocol 10.1 Introduction ................74 10.2 Description ................

  • Page 10: Informations De Copyright

    Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation.

  • Page 11: Démarrage

    1. Démarrage Félicitations pour votre achat d'un Tableau blanc / écran LCD intelligent ViewSonic ® Important ! Conservez votre emballage d'origine et tous les matériaux pour tout envoi futur. Remarque : Le mot « Windows » dans ce guide de l'utilisateur se réfère au système d'exploitation Microsoft Windows.

  • Page 12: Spécifications Du Kit De Montage Mural (Vesa)

    1.2 Spécifications du kit de montage mural (VESA) Pour obtenir un kit de montage mural ou une base de réglage en hauteur, contactez ViewSonic® ou votre revendeur local. Consultez les instructions fournies avec le kit de montage de base. Procédez comme suit pour l'installation par montage mural.
  • Page 13 • ViewSonic fournit les dimensions standard des kits de montage mural, comme illustré dans le tableau ci-dessous. Taille Spéc. VESA (A x B) Quantité IFP6560 600x400mm M8x18mm IFP7560 800x400mm M8x18mm REMARQUE : A utiliser seulement avec un support de montage mural listé UL avec un poids/une charge minimum de: 80 kg •...

  • Page 14: Fonctions Du Viewboard

    2. Fonctions du ViewBoard Cette section présente les fonctions de l'interface et du clavier de l'IFP6560 et de l'IFP7560. Remarque : Les caractéristiques ou applications décrites dans ce manuel de l'utilisateur peuvent varier en fonction du modèle acheté. 2.1 Présentation du panneau de commandes Élément...
  • Page 15 Alimentation. La LED d'alimentation clignote en bleu/rouge. Capteur de lumière ambiante/Récepteur IR de la télécommande. L'IFP6560/IFP6570 prend en charge la protection oculaire intelligente. Lorsque vous activez la fonction, le rétroéclairage du panneau est ajusté en fonction de la lumière ambiante.
  • Page 16 [Appuyez sur , faites un clic droit sur "Biometric Coprocessor (Coprocesseur biométrique)" > Update driver (Mettre à jour pilote) > Search automatically for updated software (Rechercher automatique- ment les mises à jour logicielles), une connexion Internet est requise]...

  • Page 17: Présentation De L'interface Du Terminal

    USB 3.0 : Pour lecteur intégré. USB 2.0 : Pour lecteur intégré. Sortie HDMI : Prend en charge la sortie d'image 2K/4K vers un autre mo- niteur. Assure uniquement la mise en miroir de l'écran depuis l'IFP6560/ l'IFP7560. SDM : Module PC optionnel pour IFP7560 OPS : Emplacement du module PC Open Pluggable Specification.

  • Page 18: Présentation De La Télécommande

    2.3 Présentation de la télécommande Marche/Arrêt Sélection de la source d'entrée Menu de réglage de l'image pour DP/HDMI/VGA Menu de réglage audio pour DP/HDMI/VGA Clavier numérique Réglage du rapport d'aspect pour DP/HDMI/VGA Volume +/- 1 Applications PC Compte à rebours veille affichage Muet Luminosité...

  • Page 19: Installation Des Piles Dans La Télécommande

    Installation des piles dans la télécommande. Pour insérer les piles fournies dans la télécommande, suivez les instructions ci- dessous. Il est conseillé de ne pas mélanger des types de piles différents. 1. Retirez le couvercle à l'arrière de la télécommande. 2.

  • Page 20: Portée De Réception De La Télécommande

    Portée de réception de la télécommande La portée de fonctionnement de la télécommande est de 7 mètres Assurez-vous qu'aucun objet n'est présent entre la télécommande et le récepteur IR. Vous devrez peut-être installer deux piles neuves si la télécommande présente une portée de fonctionnement réduite ou connaît un dysfonctionnement.

  • Page 21: Configuration De L'affichage

    3. Configuration de l’affichage 3.1 Connexion d’un appareil externe Pour afficher la vidéo via un câble VGA. • Connectez un câble VGA (15 broches) entre un appareil externe ou un PC et le port VGA IN (ENTRÉE VGA) du ViewBoard. •...

  • Page 22: Ordinateur

    Pour afficher la vidéo via un câble HDMI. • Connectez un câble HDMI depuis votre lecteur ou votre PC vers le port HDMI du ViewBoard. • Connectez un câble USB tactile depuis un PC vers le port tactile du ViewBoard. Câble USB Câble HDMI Ordinateur...

  • Page 23: Connexions Rs232

    PC ou une console distants. Le ViewSonic propose également un outil de contrôle facile à utiliser, vController. Vous trouverez la présentation et le téléchargement du logiciel sur le site Web de ViewSonic.

  • Page 24: Connecter Des Appareils Usb, Hdmi Ou Multimédia

    3.3 Connecter des appareils USB, HDMI ou multimédia Comme avec un écran normal, il est facile de connecter des appareils sur le ViewBoard via USB, HDMI ou autres. 1. USB : Connexion facile d'un clavier ou d'une souris USB sans réglages supplémentaires.

  • Page 25: Connexion De Sortie Vidéo Et Audio

    3.4 Connexion de sortie vidéo et audio Avec la sortie HDMI, il est possible de mettre en miroir l'écran avec de l'audio vers un moniteur ou un projecteur standard. L'exportation de l'image prend en charge les résolutions 1920 x 1080 (2K) et 3840 x 2160 (4K). Vous pouvez régler les paramètres depuis settings (paramètres) >...

  • Page 26: Fonctionnement De Base Du Viewboard

    4. Fonctionnement de base du ViewBoard Mise sous tension du ViewBoard 1. Branchez le cordon d'alimentation et mettez l'interrupteur CA sur la position On (Marche). 2. Appuyez sur le bouton Power (Alimentation). La LED Power (Alimentation) devient bleue. IFP6560 IFP7560...
  • Page 27 Bouton d'alimentation...

  • Page 28: Écran Du Lanceur Viewboard

    4.1 Écran du lanceur ViewBoard Paramétrage initial pour le mode Éducation ou le mode Entreprise Le ViewBoard exécute l'assistant de configuration lors de la première mise sous tension du ViewBoard. Étape 1 : Sélectionner la langue du système. Étape 2 : Choisissez la méthode de connexion Ethernet. DHCP est destiné à une connexion réseau normale.
  • Page 29 Étape 4 : Sélectionnez votre thème de lanceur préféré : vBoard, tableau blanc numérique ou mode vLauncher. vLauncher permet d'obtenir un écran d'accueil personnalisé Customizable (Personnalisable) - choisissez vos "4 meilleures" applications par défaut Éditable - modifiez votre message par défaut Switchchable (Échangeable) - modifiez l'image du thème de votre lanceur Élément...

  • Page 30: Barre D'outils

    Comment personnaliser l'application par défaut : Étape 1 : Étape 2 : Étape 3 : cliquez sur l'icône "app" pour appuyez longuement sur l'icône l'application choisie, par exemple accéder à la page de la liste des de l'application préférée, par WPS, apparaît dans le lanceur applications exemple WPS, et faites glisser...

  • Page 31: Gestionnaire De Fichiers

    Gestionnaire de fichiers Parcourir les fichiers Trier par fichier Document Trier par fichier Image Trier par fichier Vidéo Fichier sur Cloud Fichier sur clé USB Quitter Quitter Sélectionner fichier Créer dossier Copier fichier Coller fichier Couper fichier Supprimer fichier Renommer fichiers...

  • Page 32: Outil D'annotation

    Suivre les instructions à l'écran pour se connecter au lecteur Cloud Login Google Drive (Connexion à Google Drive) Login OneDrive (Connexion à OneDrive) Outil d’annotation Élément Description Définir la couleur pour le stylet fin Définir la couleur pour le stylet épais Effacer les notes de l'écran Enregistrer notes en tant qu'image Plus de paramétrage...

  • Page 33: Menu Osd (Affichage À L'écran) Viewboard

    Outil Spotlight (Surbrillance) Ajuster la plage de la surbrillance Ajuster la transparence de l'image en arrière-plan 4.3 Menu OSD (Affichage à l’écran) ViewBoard Le ViewBoard propose deux méthodes pour afficher le menu OSD : Méthode 1 : Appuyez sur le bouton Input (Entrée) de la télécommande Méthode 2 : Geste depuis le bord inférieur de l'écran...

  • Page 34: Réglage De Base

    4.3.1 Réglage de base Sélectionner une source d’entrée : 1. Affichez le menu OSD avec la touche INPUT (ENTRÉE) de la télécommande ou avec un geste via le panneau tactile. 2. Sélectionnez une source d’entrée. Un cercle cyan sur l'icône d'une source indique le canal actuel. Un point bleu sous une source indique un signal disponible sur le canal.

  • Page 35: Plus De Paramètres Osd

    Pour régler le rétroéclairage et activer/désactiver Flicker Free (Anti-scintillement) : 1. Affichez le menu OSD avec la touche INPUT (ENTRÉE) de la télécommande ou avec un geste via le panneau tactile. 2. Réglez le rétroéclairage du ViewBoard par commande tactile. 3.
  • Page 36 Audio Setting (Paramètres audio) Réglage du volume : 1. Réglez le volume, les graves, les aigus et la balance par commande tactile. Déplacer un élément vers le haut ou le bas permet de régler le volume. 2. Cliquez sur les icônes Standard, Meeting (Réunion), Class (Classe) et Custom (Personnalisé) pour modifier les effets audio.
  • Page 37 Screen Setting (Paramètres de l'écran) 1. Le commutateur HDMI2.0 s'applique à HDMI2/3. La valeur par défaut est activée pour prendre en charge 3840 x 2160 60 Hz. 2. Protection contre la rémanence d'images LCD Activez la protection contre la rémanence d'images pour éviter un problème de rémanence d'images de l'écran LCD.

  • Page 38: Display Setting (Paramètres D'affichage)

    Display Setting (Paramètres d’affichage) 1. Réglez la luminosité, le contraste, la saturation et la netteté par commande tactile. Déplacer un élément vers le haut ou le bas permet de régler le volume. 2. Cliquez sur les icônes Standard, Bright (Lumineux), Soft (Doux) et Customer (Client) pour modifier les effets d'affichage.

  • Page 39: Paramétrage Avancé Du Lecteur Intégré

    Adjust Setting (Régler les paramètres) Remarque : La fonction est disponible uniquement lorsqu'un signal VGA est en entrée. 1. Déplacer les éléments permet de régler la valeur. 2. Cliquez sur l'icône Auto pour procéder au réglage automatique. 4.3.3 Paramétrage avancé du lecteur intégré Lorsque la source du ViewBoard est le lecteur intégré, cliquez sur le bouton Advanced setting (Paramétrage avancé) dans le menu OSD pour accéder au menu du paramétrage avancé.
  • Page 40 • Wireless & network (Sans fil et réseau) : Vérifiez le statut actuel du réseau et ajustez les paramètres réseau. Remarque : Les paramètres Wi-Fi et hotspot Wi-Fi n'apparaissent que lorsqu'une clé USB Wi-Fi prise en charge est branchée à l'écran. Le Wi-Fi est désactivé lorsque le hotspot sans fil est activé.
  • Page 41 Sélectionnez Add network (Ajouter réseau) pour rejoindre un point d’accès Wi-Fi spécifique prenant en charge Static IP (IP statique). Ethernet Cliquez sur l’icône On/Off (Activé/Désactivé) pour activer/désactiver la fonction Ethernet. Cliquez sur Plus de paramètres pour accéder au paramétrage avancé.
  • Page 42 Cliquez sur Static IP (IP statique) et saisissez les valeurs dans un environnement réseau spécifique. Cliquez sur Proxy setting (Paramétrage proxy) si nécessaire. Wireless hotspot (Hotspot sans fil) Cliquez sur l’icône Portable Wi-Fi hotspot (Hotspot Wi-Fi portable) pour activer/dé- sactiver la fonction de hotspot Wi-Fi.
  • Page 43 Cliquez sur Set up Wi-Fi hotspot (Configurer hotspot Wi-Fi) pour définir le nom et la sécurité du réseau, puis enregistrez les valeurs des réglages. • Share (Partager) : SAMBA propose des services de partage de fichiers dans un réseau local LAN. Lorsque le service SAMBA est activé, il est possible d'accéder aux fichiers sous le lecteur intégré...
  • Page 44 Pour connecter le ViewBoard et un PC, les deux appareils doivent se trouver sur le même réseau. Assurez-vous qu'ils sont mutuellement accessibles à l'aide de la commande "PING". Pour accéder aux fichiers du ViewBoard depuis un PC Windows, saisissez l'adresse IP du ViewBoard avec "RUN (EXÉCUTER)"...
  • Page 45 En cas de succès, les fichiers du ViewBoard sont visibles sur le PC. • Device (Appareil) : Ajuste l'écran de lancement, la sortie HDMI, l'intervalle de protection contre la rémanence d'images et autres. Home (Accueil) : Sélectionner un autre thème pour l’écran du lanceur du lecteur intégré...
  • Page 46 vLauncher : écran d’accueil avec des raccourcis vers des applications pour accéder facilement à des fonctions spécifiques. vBoard : Définissez le tableau blanc numérique en tant qu’écran d’accueil. Lorsque vous avez une idée, créer un mémo est facile et rapide.
  • Page 47 Display (Affichage) : Pour définir le papier peint, le cryptage de la sortie HDMI, l’intervalle de protection contre la rémanence d’images, la protection oculaire intelligente et la résolution de sortie HDMI Wallpaper (Papier peint) : Sélectionnez une image pour changer le papier peint. Paramètre HDMI out Encryption (Cryptage de la sortie HDMI) : Sélectionnez On/Off (Activé/Désactivé) pour définir si le signal intègre HDCP ou non.
  • Page 48 Burn-in Protection Interval (Intervalle de protection contre la rémanence d'images) : L'intervalle de protection contre la rémanence d'images vous permet de définir la période de l'intervalle. Remarque : La fonction de protection contre la rémanence d'images doit être activée à partir du menu OSD. La fonction ne s'applique pas au lecteur intégré. Intelligent Eye Protection (Protection oculaire intelligente) : Lorsque cette fonction est activée, le capteur de lumière ambiante est activé.
  • Page 49 Apps (Applications) : Pour afficher des informations sur les applications, forcer l'arrêt et désinstaller les applications. Remarque : Les applications intégrées ne peuvent pas être désinstallées. Cliquez sur l’icône supérieure droite pour trier les applications par taille, par nom et pour réinitialiser les préférences des applications.
  • Page 50 • Personal (Personnel) Les paramètres concernent la sécurité, la langue et la saisie, le démarrage et l’arrêt, le mot de passe, les paramètres de saisie et autres. Security (Sécurité) : Trusted credentials (Justificatifs d’identité connus) : Cliquez pour afficher tous les identifiants des autorités de certification (CA) installés sur le ViewBoard.
  • Page 51 Clear credentials (Effacer les justificatifs d'identité) : Cliquez pour effacer les identifiants installés. Remarque : Les identifiants préchargés ne peuvent pas être effacés. Unknown sources (Sources inconnues) : Cliquez pour autoriser la fonction Unknown source (Source inconnue). Remarque : La fonction Unknown source (Source inconnue) doit être activée avant d’installer des applications.
  • Page 52 Language & inputs (Langue et saisies) : Pour ajuster la langue et la méthode d'entrée d'Embedded Player (Lecteur intégré). Language (Langue) : Cliquez pour sélectionner la langue. Current Keyboard (Clavier actuel) : Cliquez pour activer/désactiver le clavier visuel ou modifier la méthode de saisie par défaut. Existing keyboard (Clavier existant) : Cliquez pour accéder aux paramètres avancés.
  • Page 53 Startup channel (Canal de démarrage) : Définissez le canal de démarrage depuis le dernier canal d'arrêt ou une source spécifique. Built-in PC startup option (Option intégrée de démarrage du PC) : Définit les options de démarrage du module PC. La valeur par défaut est réglée sur le démarrage du module PC lorsque le canal bascule sur OPS ou SDM (IFP7560 uniquement).
  • Page 54 On/off timer (Minuteire de marche/arrêt) : Cliquez sur + pour ajouter une planification. Faites glisser pour régler la valeur et sélectionner le jour, puis cliquez sur pour enregistrer le réglage. Password (Mot de passe) : Définissez le mot de passe du verrouillage de l'écran. Veuillez contacter le centre de service local si vous avez oublié...
  • Page 55 Input setting (Paramètre d'entrée) : Input alias switch (Commutateur d'alias d'entrée) : Permet à l'utilisateur de définir un nom spécifique pour chaque canal. Wake up by active source (Sortie de veille par source active) : Lorsque la fonction est activée, ViewBoard maintient la visualisation du signal d'entrée en mode veille.
  • Page 56 Signal Auto search (Recherche auto signal) : Lorsque cette fonction est activée, une fois que le signal de la source actuelle est perdu, l'écran recherche automatiquement une source disponible. Si aucun signal n'est disponible, l'écran reste sur le canal actuel et affiche "No Signal (Aucun signal)".
  • Page 57 Side toolbar channel setting (Paramétrage du canal dans la barre d’outils latérale) : Pour définir le canal disponible dans la barre d’outils latérale. vBoard writing (Écriture vBoard) : Pour passer le vBoard en mode tactile simple ou multiple. Notification bar (Barre de notification) : Lorsque cette fonction est activée, il est possible de faire apparaître le menu Pro- cess (Processus) depuis le haut de l’écran.
  • Page 58 Set date (Régler la date) : Faites glisser pour régler la valeur puis cliquez sur OK pour enregistrer. Set time (Régler l'heure) : Faites glisser pour régler la valeur puis cliquez sur OK pour enregistrer. Select time zone (Sélectionner fuseau horaire) : Cliquez pour sélectionner un autre fuseau horaire.
  • Page 59 Select time format (Sélectionner format d'heure) : Cliquez pour sélectionner un autre format d'heure. Choose date format (Sélectionner format de la date) : Cliquez pour choisir un autre format de date. About Device (À propos de l'appareil) :...
  • Page 60 Update by USB (Mettre à jour par USB) : Lorsqu'un fichier BIN de mise à jour est disponible sur le site Web de ViewSonic, l'utilisateur peut le télécharger et mettre à jour le système avec une clé USB.
  • Page 61 Legal information (Informations légales) : Cliquez pour consulter les licences open source Display ID (ID Écran) : La fonction a été conçue pour le contrôle RS-232 et LAN. L'identifiant par défaut de l'écran est réglé sur 01. La période d'identification disponible est comprise entre 01 et 98.

  • Page 62: Application Intégrée Viewboard Et Paramétrage

    5. Application intégrée ViewBoard et paramétrage Remarque : La fonction Application peut être mise à jour par OTA. L'interface et la fonction peuvent être modifiées sans préavis. 5.1 vBoard vBoard user interface (Interface utilisateur vBoard) : Cliquez sur pour ouvrir la fenêtre de paramétrage. (1) Réglage de la luminosité...
  • Page 63 (3) Réglage du volume (4) Plus d'options de paramétrage : Lien rapide vers le paramétrage du lecteur intégré, vBoard prend en charge l'écriture 10 points par défaut. L'utilisateur peut accéder au mode paramétrage et repasser à l'écriture monopoint. (5) Informations "à propos" de ce vBoard. •...
  • Page 64 Sélectionnez l'épaisseur et le type du stylet Changez la couleur du stylet Outil pour dessiner des lignes et différentes formes...
  • Page 65 Open Document (Ouvrir document) : cliquez sur pour ouvrir des fichiers documents et de contenu Cliquez pour afficher le répertoire du document Sélectionnez le document au format vBoard Importez de la vidéo dans vBoard Importez de l'audio dans vBoard Importez un fichier image dans vBoard...
  • Page 66 • Page : cliquez sur pour effectuer la gestion des pages . Appuyez sur le numéro de la page pour prévisualiser ou sélectionner une page. Cliquez sur la page à laquelle accéder Maintenez-en un enfoncé puis déplacez-le entre les pages.

  • Page 67: Viewboard Cast

    5.2 ViewBoard Cast ViewBoard Cast est l'application de partage d'écran sans fil du récepteur intégrée dans ViewBoard qui permet aux utilisateurs de diffuser le contenu de leurs présentations, y compris la mise en miroir du contenu de l'écran, d'images, de vidéos et d'audio.

  • Page 68: Émetteur Viewboard Cast Depuis Des Appareils Windows, Macbook Et Chrome

    5.2.1 Émetteur Viewboard Cast depuis des appareils Windows, Macbook et Chrome Appareils Mac, Windows et Chrome Assurez-vous que votre appareil était connecté au même réseau que l’IFP. Rendez-vous à l'adresse indiquée sur l'IFP pour télécharger l'application. Lancez ViewBoard Cast et cliquez sur l'icône nombre affichée sur l'IFP. 5.2.2 Émetteur Viewboard Cast depuis des appareils mobiles : téléphones/ tablettes iOS (iPhone, iPad) et Android Étape 1 :...

  • Page 69: Viewboard Cast Généré Depuis Un Appareil Mobile Prend En Charge La Fonction D'annotation

    5.2.3 ViewBoard Cast généré depuis un appareil mobile prend en charge la fonction d'annotation Élément Description Basculer Cliquez pour masquer ou afficher la barre d'outils Accueil Cliquez pour revenir à l'interface d'accueil Retour Cliquez pour revenir à l'interface d'utilisation précédente Dossier Cliquez pour visualiser ou ouvrir le fichier interne de l'appareil mobile Partage...

  • Page 70: Autres Applications Par Défaut

    5.3 Autres applications par défaut Zoom Cliquez sur pour exécuter l'application Zoom. 1. Cliquez sur Sign In (Connexion). Saisissez votre e-mail et votre mot de passe ou connectez-vous avec votre compte Google, Facebook ou SSO. Si vous n'avez pas de compte Zoom, vous devez sélectionner Sign Up (Inscription).
  • Page 71 Rejoindre une réunion 1. Sélectionnez Rejoindre une réunion. Saisissez l'ID de la réunion que vous souhaitez rejoindre. Cliquez sur Rejoindre réunion.

  • Page 72: Commencer Une Réunion Instantanée

    Commencer une réunion instantanée 1. Sélectionnez Schedule (Planifier) ou Host a Meeting (Accueillir une réunion). Choisissez les options de réunion : • Choisissez d'activer ou de désactiver la vidéo. • Choisissez d'utiliser un ID de réunion personnel ou un ID de réunion unique. Cliquez sur Start a Meeting (Commencer une réunion).
  • Page 73 Navigateur Pour accéder au navigateur web et surfer sur internet. Dossiers 1. Emplacement des fichiers locaux 2. Stockage USB 3. Barre de recherche 4. Filtre de fichiers 5. Zone d’affichage 6. Opérateur pour copier, coller et supprimer 7. Modifier la vue de l'affichage par liste ou par grille...

  • Page 74: Dépannage

    6. Dépannage La télécommande ne 1. Assurez-vous qu'aucun obstacle n'entrave le signal fonctionne pas entre la télécommande et le récepteur. 2. Assurez-vous que les piles de la télécommande sont installées correctement. 3. Vérifiez si les piles doivent être remplacées. L'appareil s'éteint de façon 1.
  • Page 75 La vidéo ne fonctionne pas correctement Aucune image / aucun 1. Vérifiez l'état de l'alimentation. signal 2. Vérifiez le câble du signal. 3. Vérifiez que l'ordinateur interne est installé correctement. 1. Vérifiez le câble du signal. Image tremblante 2. Vérifiez si d'autres composants électroniques interrompent le signal.

  • Page 76: Entretien Et Maintenance

    7. Entretien et maintenance Veuillez suivre ces instructions de nettoyage pour vous assurer que votre tableau blanc / écran LCD intelligent conserve son apparence d'être neuf au fil des ans. : • Ne nettoyez pas la machine si elle a été activée pendant une longue période de temps.

  • Page 77: Modes D'affichage

    8. Modes d’affichage Mode VGA 640x480 à 60Hz/72Hz/75Hz 720x400 à 70Hz 800x600 à 56Hz/60Hz/72Hz/75Hz 1024x768 à 60Hz/70Hz/75Hz 1152x864 à 60Hz/75Hz 1280x768 à 60Hz/75Hz 1280x960 à 60Hz 1280x1024 à 60Hz/75Hz 1360x768 à 60Hz 1366x768 à 60Hz 1440x900 à 60Hz 1400x1050 à 60Hz 1600x1200 à...

  • Page 78: Mode Hdmi1/2/3/Ops/Sdm

    Mode HDMI1/2/3/OPS/SDM 640x480 à 60Hz/72Hz 720x400 à 70Hz 800x600 à 60Hz/72Hz 1024x768 à 60Hz/70Hz/75Hz 1280x800 à 60Hz 1280x1024 à 60Hz 1360x768 à 60Hz 1440x900 à 60Hz 1680x1050 à 60Hz 1920x1080 à 60Hz à 30Hz (HDMI 1/SDM) 3840x2160 à 60Hz (HDMI 2/3/OPS) 480i à...

  • Page 79: Spécifications

    9. Spécifications Modèle IFP5550 IFP6550 IFP7550 IFP8650 ÉCRAN LCD Taille de l'écran 54.6” 64,5” 74,5” 85,6” Signal d’entrée 3 x HDMI 1 x DP 1 x VGA 1 x PC audio 1 x CVBS Signal de sortie 1 x HDMI 1 écouteur 1 x SPDIF(coaxial) Sortie haut-...

  • Page 80: Rs-232 Protocol

    10. RS-232 Protocol 10.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic LFD and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function • Get-Function •...

  • Page 81: Command Message Reference

    10.2.2 LAN Hardware Specification ViewSonic LFD communication port on the rear side (1) Connector type: 8P8C RJ45 (2) Pin Assignment Pin # Signal Remark Output from Display Output from Display Input to Display BI_D3+ For 1G case BI_D3- For 1G case...

  • Page 82: Protocol

    10.3 Protocol 10.3.1 Set-Function Listing The PC can control the Display for specific actions. The Set-Function command allows you to control the Display behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”...
  • Page 83 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order Reply: (Command Type=”+” or “-”) Name Length Command Type Byte...
  • Page 84 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Basic function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Power on/ off 000: STBY The Power-on via LAN (standby) 001: ON control may works only...
  • Page 85 Number 000~009 *3.1.1 Key Pad 000: UP *3.1.1 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Remote 000: Disable Disable: RCU will be no Control 001: Enable function Enabled: RCU controls 002: Pass through normally Pass through: Display will bypass the RC code...
  • Page 86 Optional function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Contrast 000 ~ 100 Sharpness 000 ~ 100 Color & 000 ~ 100 Tint ‘ 000 ~ 100 Color mode 000: Normal 001: Warm 002: Cold 003: Personal...
  • Page 87 Tiling-Mode 000: OFF (for video wall) 001: ON Tiling-Com- 000: OFF (for video wall) pensation 001: ON Bezel width compensa- tion Tiling-H by V 01x~09x: H (for video wall) Monitors 0x1~0x9: V 1. 2nd digital for H monitors 2. 3rd digital for V moni- tors Tiling-Posi- 001~025...

  • Page 88: Get-Function Listing

    3. Set Time example Time: 16:27:59 Send: 0x 38 30 31 73 57 48 31 36 0D (“H16”) Send: 0x 38 30 31 73 57 4D 32 37 0D (“M27”) Send: 0x 38 30 31 73 57 53 35 39 0D (“S59”) 10.3.2 Get-Function Listing The PC can interrogate the LFD for specific information.
  • Page 89 Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command Command Value1 Value2 Value3 Type 0x38 0x30...
  • Page 90 Get-Function table Basic function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Bright- 000 ~ 100 ness Get-Volume 000 ~ 100 Get-Mute 000: Off 001: On (muted) Get-Input 000~ 1. 1st digit for signal select 100~ detection: 0...
  • Page 91 NOTE: 1. Get Operation time example Assumed the accumulated operation time is 00,123,456 hrs Send: 0x 38 30 31 67 31 30 30 30 0D (Get Operation time) Reply: 0x 38 30 31 72 31 31 30 30 0D (“00”) 0x 38 30 31 72 31 32 31 32 0D (“12”) 0x 38 30 31 72 31 33 33 34 0D (“34”) 0x 38 30 31 72 31 34 35 36 0D (“56”)
  • Page 92 Optional function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get-Sharp- 000 ~ 100 ness Get-Color 000 ~ 100 Get-Tint 000 ~ 100 Get-PIP 000: OFF mode 001: PIP (POP) 002: PBP...
  • Page 93 Send: 0x 38 30 31 67 32 4D 30 30 0D (Get Date:Month) Reply: 0x 38 30 31 72 32 4D 30 33 0D (“M03”) Send: 0x 38 30 31 67 32 44 30 30 0D (Get Date:Day) Reply: 0x 38 30 31 72 32 44 31 35 0D (“D15”) 2.

  • Page 94: Remote Control Pass-Through Mode

    10.3.3 Remote Control Pass-through mode When PC sets the Display to Remote Control Pass through mode, the Display shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. In this mode the RCU shall have no effect on the Display function. For example: “Volume+” will not change the volume in the Display but only sends “Volume+”...
  • Page 95 CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT RED■ (F1) GREEN■ (F2) YELLOW■ (F3) BLUE■ (F4) CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT...
  • Page 96 (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) ■ NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1. When Display is OFF and receives the IR POWER code: Display will turn itself on, then forward the POWER code to the host via RS232.

  • Page 97: Autres Informations

    T= Téléphone Pays / Région Site Internet Courrier électronique F= Fax France et autres pays www.viewsoniceurope. www.viewsoniceurope.com/eu/ service_fr@viewsoniceurope.com francophones com/fr/ support/call-desk/ en Europe Canada www.viewsonic.com T= 1-866-463-4775 service.ca@viewsonic.com www.viewsoniceurope. www.viewsoniceurope.com/eu/ Suisse service_ch@viewsoniceurope.com com/de/ support/call-desk/ Belgique www.viewsoniceurope. www.viewsoniceurope.com/eu/ service_be@viewsoniceurope.com (Français) com/fr/...

  • Page 98: Garantie Limitée

    Si un produit présente un défaut matériel ou de malfaçon pendant cette période, ViewSonic devra, à sa discrétion, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces détachées utilisées pour la réparation peuvent inclure des éléments recyclés ou remis en état.
  • Page 99 Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité...
