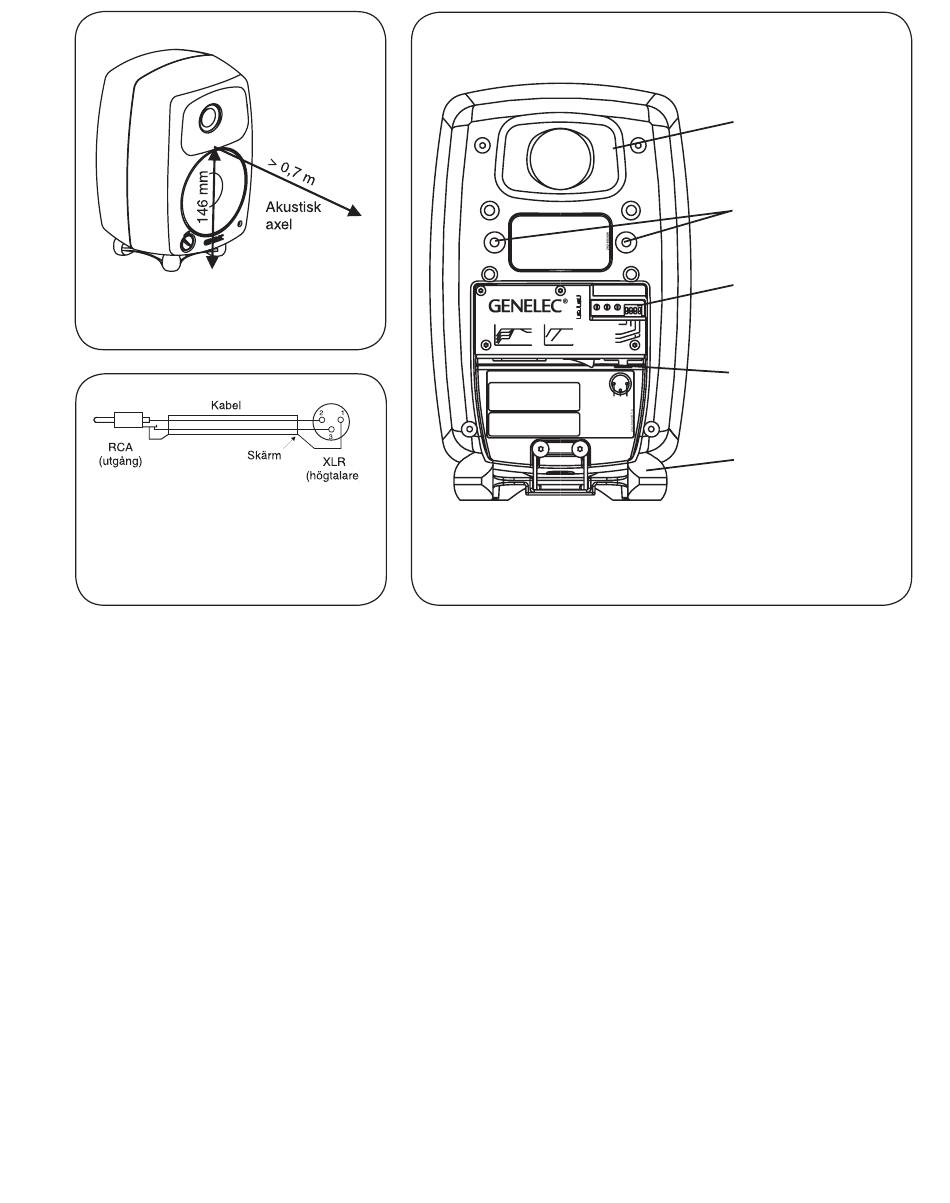

Figur 1: Bestämning av den
akustiska axeln
Figur 2: Kabeltyp som behövs om
obalanserad ljudkälla används
(i detta exempel en RCA-utgång
kopplad till XLR-ingången)
Volymkontroll
Ingångskänsligheten hos 8020C kan anpassas till
utsignalen på ansluten mixer, eller annan signal-
källa, genom att man justerar volymkontrollen på
högtalarens framsida.
Inställning av tonkontrollerna
Frekvensåtergivningen hos Genelec 8020C kan
anpassas till den akustiska miljö, som den ska an-
vändas i, med hjälp av tonomkopplarna på baksi-
despanelen.
Dessa kontroller är Treble Tilt, Bass Tilt och
Bass Roll-Off. Ett akustiskt mätsystem, som till ex-
empel WinMLS, rekommenderas för att analysera
effekten av de gjorda justeringarna, men en nog-
grann lyssning, tillsammans med lämpliga testski-
vor, kan ge goda resultat om inte ett testsystem
WARNING
ELECTRIC SHOCK HAZARD. DO NOT OPEN. DO NOT SUBJECT
TO WATER OR MOISTURE. NO USER SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
USE EARTHED MAINS CONNECTION ONLY.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR. NE PAS
EXPOSER À L'EAU OU L'HUMIDITÉ. AUCUN COMPOSANT À
L'INTÉRIEUR REMPLAÇABLE PAR L'UTILISATEUR. ADRESSER
TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ. CET
APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.
ON
OFF
BASS AND TREBLE TILT
BASS ROLL-OFF
dB
dB
TREBLE TILT -2dB
ALL OFF
ALL OFF
BASS ROLL-OFF -6dB 85Hz
0
0
3
1
-2
4
BASS TILT -2 dB
-4
3+4
-6
2
-6
BASS TILT -4 dB
BASS TILT -6 dB
65
2k
5k
20k
65 85
500 Hz
MAINS INPUT
ON
OFF
50 / 60 Hz 50 W 230 V~
IN
2
1
8020C BI-AMPLIFIED
3
MONITORING SYSTEM
-
+
GND
MAGNETICALLY SHIELDED
MADE IN FINLAND
www.genelec.com
SERIAL NUMBER
Figur 3: Kontrollernas och anslutningarnas placering på
8020C:s baksidespanel.
finns tillgängligt. Tabell 1 visar några typiska grund-
inställningar i olika lyssningssituationer. Bild 4 visar
effekten av kontrollinställningarna i ett ekofritt rum.
Treble Tilt
Treble Tilt-kontrollen (switch 1) sänker diskantå-
tergivningen hos högtalaren vid frekvenser över 5
kHz med 2 dB. Detta kan användas för att mjuka
upp återgivningen hos ett system som låter vasst
i diskanten.
Bass Tilt
Bass Tilt-kontrollen erbjuder tre olika dämpnivåer
vid 2 kHz hos högtalaren, ofta nödvändigt när hög-
talaren placeras nära en vägg eller liknande. Dämp-
nivåerna är -2 dB (switch 3 ON), -4 dB (switch 4 ON)
och -6 dB (båda switcharna ON).
BASREFLEXPORT
GÄNGADE HÅL
FÖR TAK OCH
VÄGGFÄSTEN
TONKONTROLLER
KONTAKTPANEL
MED
NÄTSTRÖMBRYTARE
(HORISONTAL)
Iso-Pod™
GUMMIFOT
Svenska 27
