Nom des pièces
Voir la section
figure 1
(modèles VAM350~1000F) et
(modèles VAM1500~2000F)
1
Crochet de fixation au plafond
2
Amortisseur
3
Ventilateur de l'air d'écoulement
4
Filtre à air (Filtre de longue durée)
5
Bride de raccordement de conduite
6
Boîtier des interrupteurs
7
Couvercle pour l'entretien
8
Elément de l'échangeur thermique
9
Plaque du constructeur
10
Ventilateur d'air d'alimentation
11
Télécommande (Pièces en option)
12
Moteur de l'amortisseur
13
EA (Air sortant) (Air sortant à l'extérieur)
14
OA (Air extérieur) (Air frais de l'extérieur)
Espace d'entretien des filtres à air, des éléments de l'échangeur
15
de chaleur et du boîtier électrique
16
RA (Air de retour) (Air sortant de la pièce)
17
SA (Air d'alimentation) (Air entrant dans la pièce)
Fonctionnement
Explication des systèmes
Le présent appareil fonctionne différemment selon la configuration du
système.
Pour utiliser la télécommande de l'unité intérieure et la commande
centralisée, voir le mode d'emploi fourni avec chaque unité.
Fonctionnement pour chaque système
Système indépendant
Élément HRV
Télécommande pour l'unité HRV
(BRC301B61)
Méthode de fonctionnement
La télécommande sert à allumer et éteindre l'unité HRV (voir la
section
"Opération à l'aide de la télécommande, uniquement pour le
fonctionnement en climatisation des unités HRV (BRC301B61)" à la
page
3).

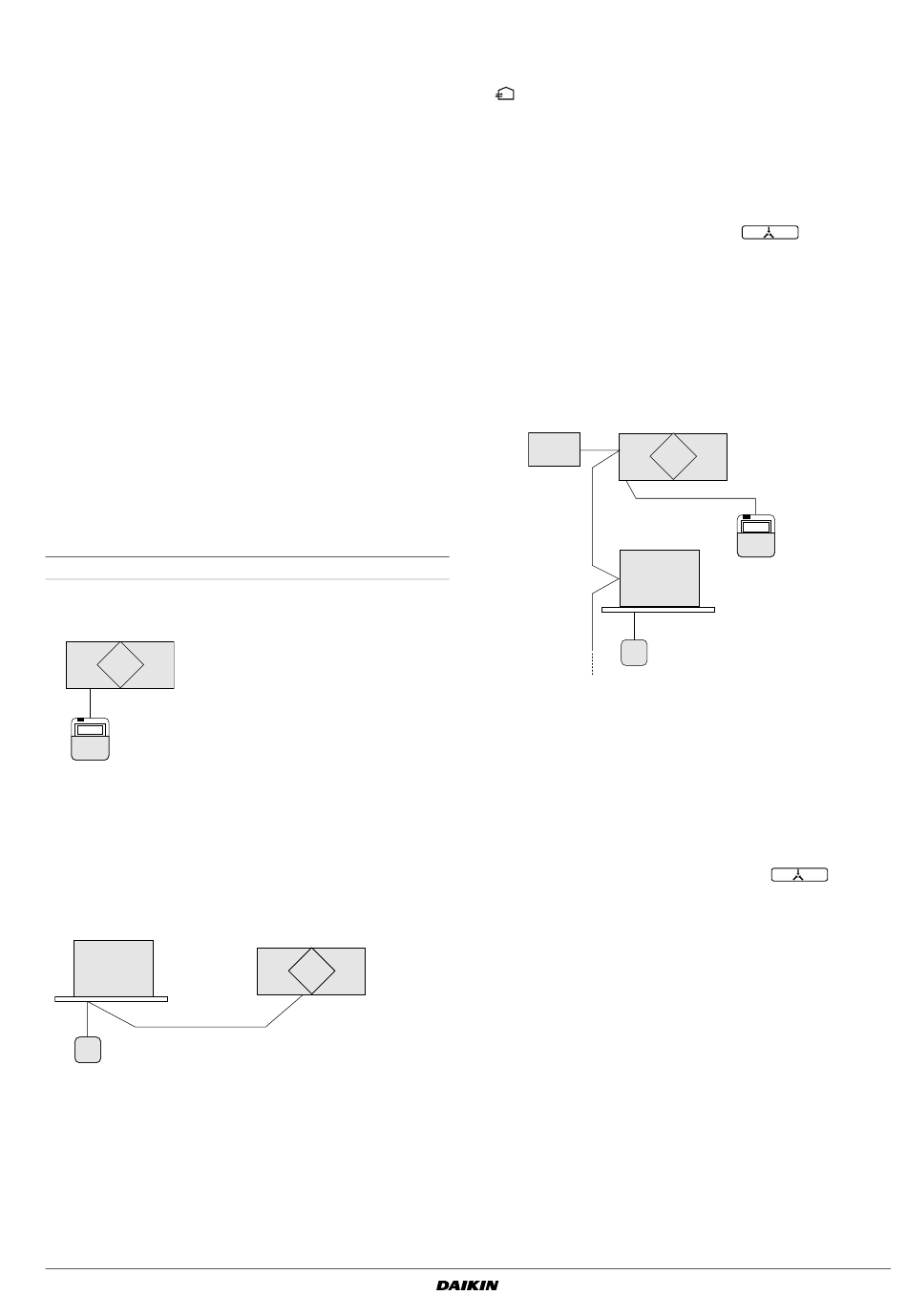

Système à fonctionnement combiné avec systèmes VRV et série Sky-air
Combinaison 1
Unité intérieure
Télécommande pour
élément interne
VAM350~2000FC
Echangeur de chaleur totale
Unité HRV (unité de ventilation avec récupération de chaleur)
4P415945-1 – 2015.08
figure 2
Unité HRV
Méthode de fonctionnement
La télécommande du climatiseur allume et éteint le climatiseur et
l'unité HRV.
Si l'élément HRV s'utilise seul sans le climatiseur, régler l'élément sur
"
" le mode VENTILATION. (Voir la section
l'unité HRV en utilisant la télécommande de l'appareil de climatisation
du système VRV" à la page
4)
Combinaison 2
Méthode de fonctionnement
Les fonctions Marche/Arrêt et programmateur ne peuvent s'effectuer
avec la télécommande de HRV.
(L'indication de commande centralisée "
l'affichage.)
Les
autres
opérations
peuvent
télécommande de HRV.
Marche/arrêt de l'élément interne et de l'élément HRV peuvent
s'effectuer à l'aide de la télécommande interne.
(Voir la section
"Opération à l'aide de la télécommande, uniquement
pour
le
fonctionnement
(BRC301B61)" à la page
3)
Système centralisé
Commande centralisée
Élément HRV
Unité intérieure
Télécommande pour élément interne
Méthode de fonctionnement
Quand la télécommande de HRV n'est pas reliée, la commande
centralisée contrôle le fonctionnement de l'unité HRV. (Voir la section
"Fonctionnement indépendant de l'unité HRV en utilisant le dispositif
de commande centralisé (DCS302C51)" à la page
Quand la télécommande de HRV est connectée, les fonctions
Marche/Arrêt peuvent s'effectuer à l'aide de la commande centralisée
ou de la télécommande de l'unité intérieure et de celle de HRV.
Quand l'indication de commande centralisée "
sur l'affichage, il se peut que la télécommande de HRV ne permette
ni marche/arrêt ni fonctionnement sur minuterie.
Les
autres
opérations
la télécommande de HRV. (Voir les sections suivantes)
"Fonctionnement de
" apparaît sur
s'effectuer
à
l'aide
en
climatisation
des
unités
Télécommande
pour l'unité HRV
(BRC301B61)
4)
peuvent
s'effectuer
à
l'aide
Manuel d'utilisation
de
la
HRV
" apparaît
de
