5.2.5

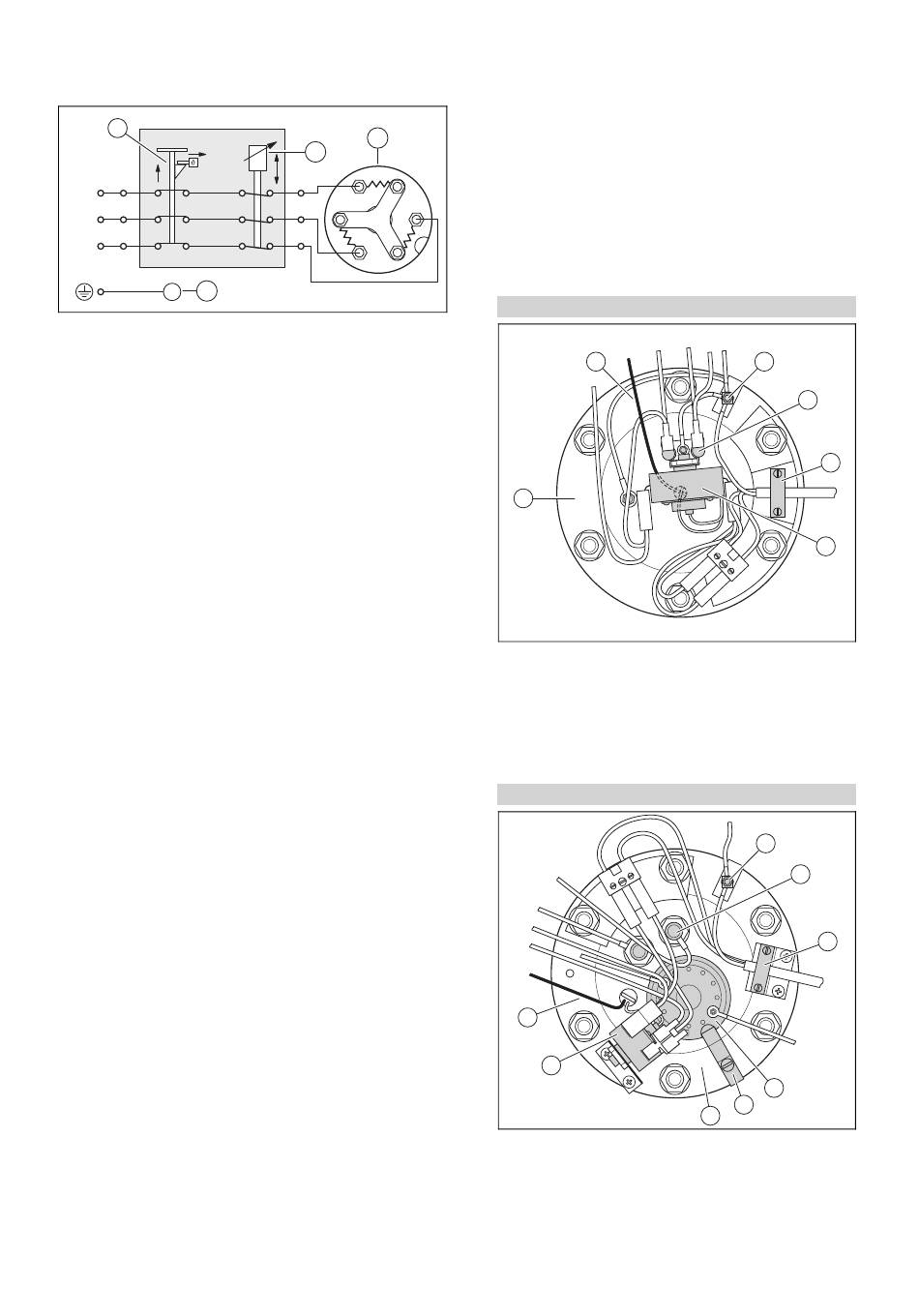

Raccordement triphasé 230/400 V ~,
élément chauffant enrobé
1
400 V 3 ~ Y
B1
B2
B3
4
1
Thermostat de sécurité
2
Thermostat
6
Mise en service
1.
Ouvrez le robinet d'arrêt d'eau froide.
2.
Ouvrez les robinets d'eau chaude.
3.
Patientez jusqu'à ce que l'eau s'écoule au niveau des
robinets d'eau chaude.
4.
Fermez les robinets d'eau chaude.
5.
Vérifiez qu'il n'y a pas de fuite au niveau des raccorde-
ments des tubes.
6.
Branchez la fiche de secteur dans la prise en l'absence
de câblage permanent.
7.
Enclenchez le disjoncteur différentiel.
8.
Enclenchez l'interrupteur principal.
7
Remise de l'appareil à l'utilisateur
1.
Formez l'utilisateur aux manipulations de l'appareil. Ré-
pondez à toutes ses questions. Insistez particulière-
ment sur les consignes de sécurité que l'utilisateur doit
impérativement respecter.
2.
Montrez à l'utilisateur l'emplacement et le fonctionne-
ment des dispositifs de sécurité.
3.
Remettez-lui tous les documents et notices relatifs
à l'appareil qui lui sont destinés et qui devront être
conservés.
4.
Informez l'utilisateur des options envisageables pour
limiter la température de l'eau chaude sanitaire aux
points de puisage et donc éviter les brûlures.
0020173126_01 Notice d'installation et de maintenance
3
2
t
A1
A2
A3
3
Élément de chauffage
4
Anode de protection en
magnésium
8
Maintenance
8.1
Contrôle de l'anode de protection en
magnésium
1.
Mettez le ballon d'eau chaude sanitaire hors tension.
(→ page 10)
2.
Vidangez le ballon d'eau chaude sanitaire. (→ page 11)
3.
Dévissez les vis du boîtier de commande.
4.
Desserrez les câbles secteur et l'attache de câble du
collet.
5.
Alternative 1 / 2
Conditions: SDN...V, SDN...H, Élément de chauffage non enrobé
6
5
1 Ligne de terre
2 Élément de chauffage
3 Attache de câble
▶
Dévissez le régulateur de sécurité.
5.
Alternative 2 / 2
Conditions: SDC...V, Élément de chauffage enrobé
8
7
1 Ligne de terre
2 Raccord pour anode de
protection en magné-
sium
Mise en service 6
1
2
3
4
4 Thermostat de sécurité
5 Collet avec vis à tête
hexagonale
6 Thermostat
1
2
3
4
5
6
3 Attache de câble
4 Éléments chauffants
5 Pince de fixation de
l'élément de chauffage
