Bus In; Bus Out - Leuze electronic DeviceNet MA 255i Manuel D'utilisation Original

7.3

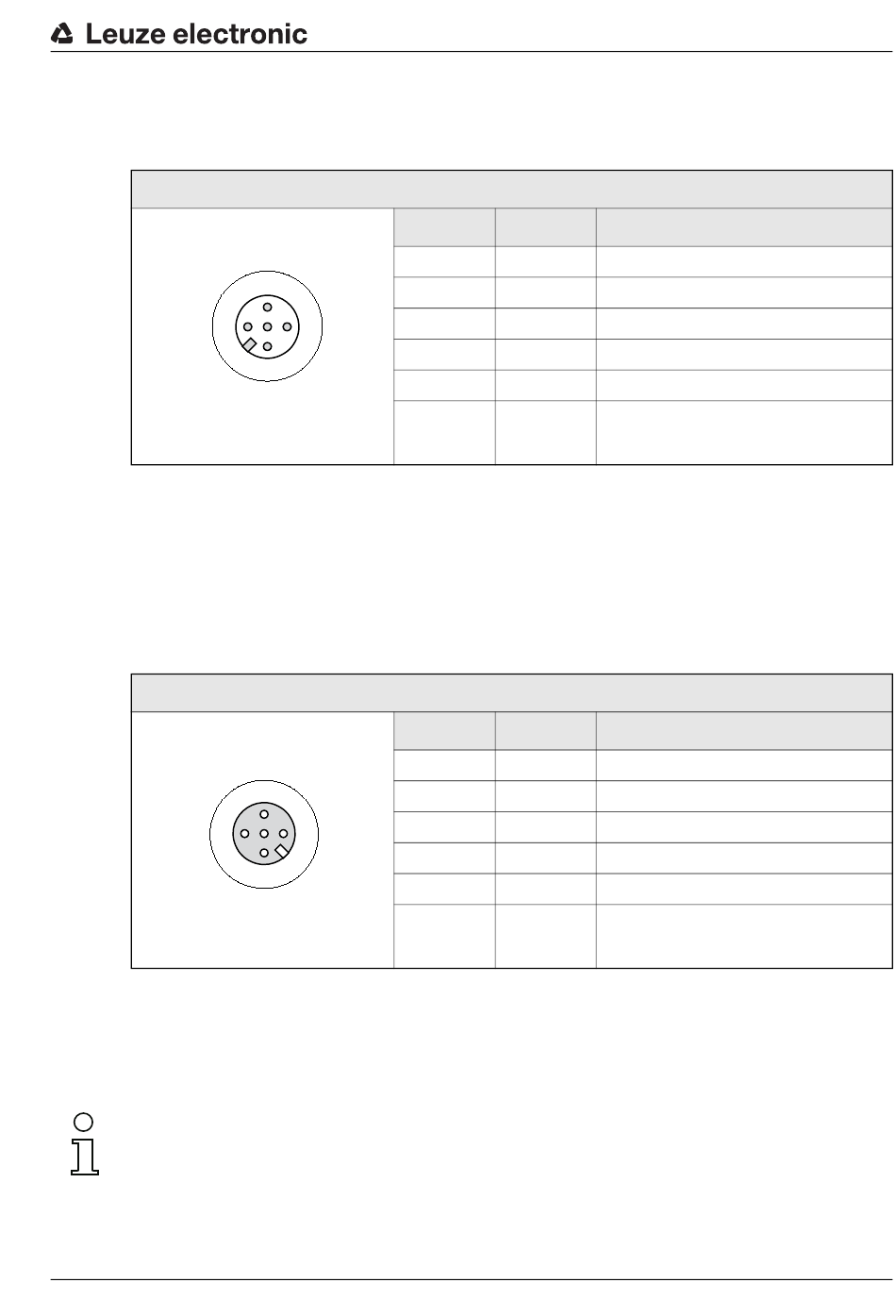

BUS IN

La MA 255i
DRAIN
Prise mâle M12
Tableau 7.3 :
 Pour la liaison hôte de la MA 255i, utilisez de préférence les câbles surmoulés
KB DN/CAN-xxxxx-Bx, voir Tableau 14.5 « Câbles de raccordement au bus pour la
MA 204i », page 78 .
7.4

BUS OUT

BUS OUT
CAN_L
3
V-
Prise femelle M12
Tableau 7.4 :
 Pour la liaison hôte de la MA 255i, utilisez de préférence les câbles surmoulés
KB DN/CAN-xxxxx-Sx, Tableau 14.5 « Câbles de raccordement au bus pour la
MA 255i », page 82.
Remarque !
Veillez à un blindage suffisant. Pour les appareils et les câbles surmoulés proposés par Leuze
electronic, le blindage est sur la broche 1.
Leuze electronic
propose une interface DeviceNet en tant qu'interface HÔTE.
BUS IN (prise mâle à 5 pôles, codage A)
BUS IN
CAN_H
4
CAN_L
5
V-
1 3
2
V+
(codage A)
Affectation des broches DeviceNet BUS IN
BUS OUT (prise femelle à 5 pôles, codage A)
CAN_H
4
5
1 DRAIN
2
V+
(codage A)
Affectation des broches DeviceNet BUS OUT
Broche Nom
1 Drain
2 V+
3 V-
4 CAN_H
5 CAN_L
Filet FE
Broche Nom
1 Drain
2 V+
3 V-
4 CAN_H
5 CAN_L
Filet FE
MA 255i
Raccordement électrique
Remarque
Shield / blindage
Tension d'alimentation Data V+
Tension d'alimentation Data V-
Signal de données CAN_H
Signal de données CAN_L
Terre de fonction (boîtier)
Remarque
Shield / blindage
Tension d'alimentation Data V+
Tension d'alimentation Data V-
Signal de données CAN_H
Signal de données CAN_L
Terre de fonction (boîtier)
31
