A
d'approvisionne-
ment commune
A
A
REMARQUE : À tirage ascendant - - retour unique
La conduite de retour ne peut pas obstruer l'accès à une des
chaudières.
L'air de reprise peut passer par toute combinaison de ce qui suit :
a. Gauche seulement
b. Droit seulement
c. Bas seulement
d. L'arrière de la plate- -forme lorsque la hauteur de celle- -ci
correspond à la dimension « A », comme illustré

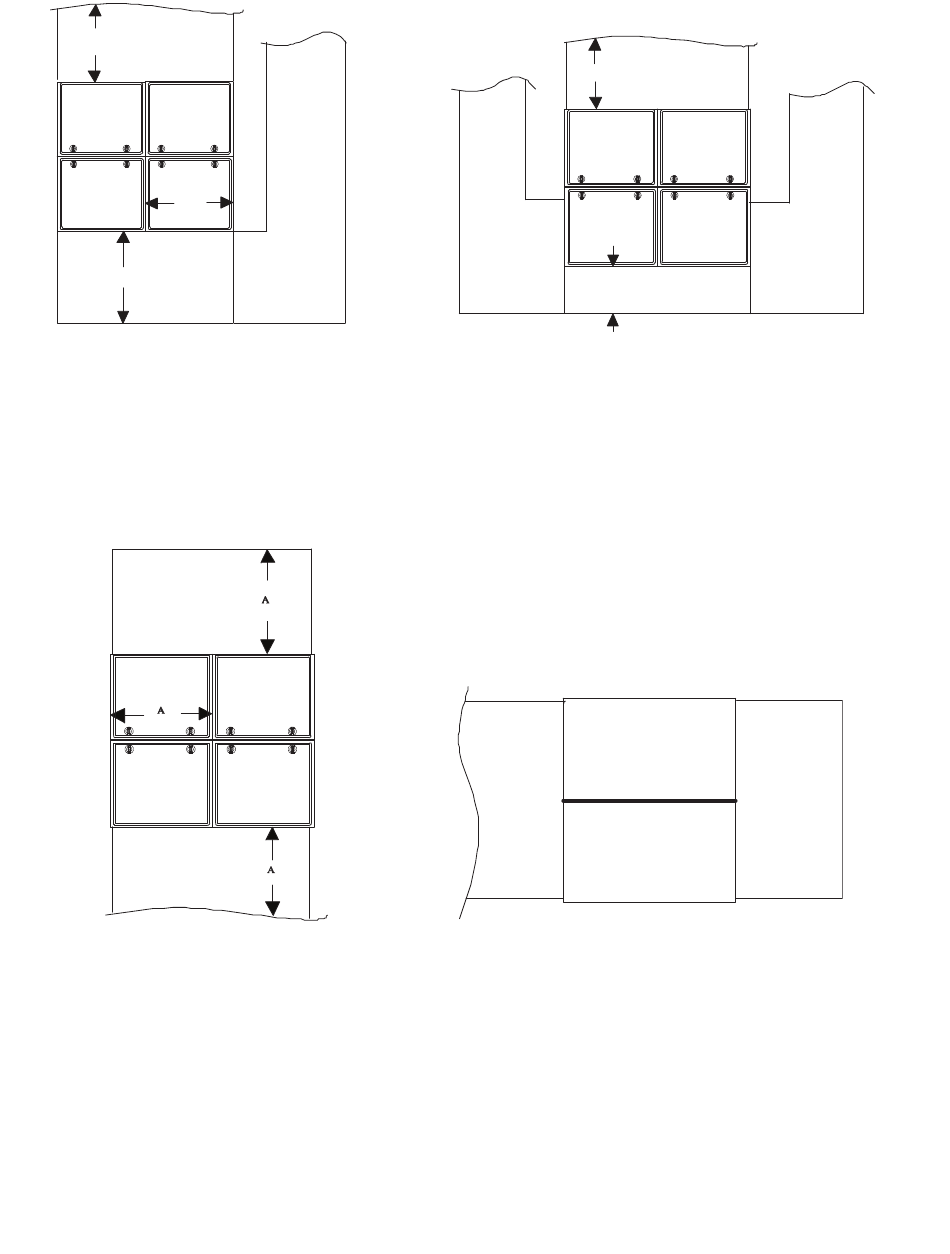

Figure 4 – Raccordements de conduites de la configuration à tirage ascendant (modèle avec condensation illustré, comparable au
Chambre de distribution
d'air de reprise
commune
Chambre de distribution
d'approvisionnement
commune
REMARQUE : Application à tirage descendant
Ne connectez pas l'air de reprise à un côté d'une chaudière
Connectez la chambre de distribution d'air de reprise comme
illustré
REMARQUE : Consultez la documentation d'installation, de démarrage et de fonctionnement fournie avec chaque chaudière pour des
renseignements complémentaires sur la ventilation, les dégagements, le démarrage, l'entretien, etc.
Figure 5 – Raccordements de conduites des applications à courant descendant ou horizontales
(modèle avec condensation illustré, comparable au modèle sans condensation)
Air de
reprise
modèle sans condensation)
Chambre de
A
distribution
d'approvisionnement
commune
Air de
reprise
B
8 po (203 mm)
MIN.
REMARQUE : À tirage ascendant - - deux retours
Lorsque les chaudières sont installées dos- -à- -dos (non illustré), les
conduites de retour DOIVENT être reliés à la chambre de
distribution d'air de reprise commune et à l'entrée latérale des
DEUX surfaces.
La conduite de retour ne peut pas obstruer l'accès à une des
chaudières.
Vue du dessus
Chambre de
distribution
d'approvi-
sionnement
commune
REMARQUE : Application horizontale
Ne connectez pas l'air de reprise à un côté d'une chaudière.
N'empilez pas des chaudières à condensation l'une sur l'autre.
Un empilement horizontal n'est permis qu'avec les chaudières à
efficacité moyenne.
Les installations dos- -à- -dos, sur plate- -formes ou suspendues sont
approuvées pour tous les modèles.
Pour les installations dos- -à- -dos, la dimension « A» est mesurée
au- -devant de la chaudière, de manière similaire aux installations à
courant ascendant ou descendant.
5
Air de
reprise
B
Chambre de
distribution d'air de
reprise commune
L11F093/L11F094
Chambre de distribution
d'air de reprise
commune
L11F095A
