AVERTISSEMENT
!
DANGER
DE
DOMMAGES
L'APPAREIL
Le non- -respect de cet avertissement pourrait entraîner des dégâts
matériels ou endommager l'appareil.
N'utilisez pas cette trousse de jumelage avec un modèle non
répertorié ou des séries antérieures aux modèles présentés dans le
tableau 1. Un mauvais fonctionnement de la soufflante ou de
l'interrupteur de fin de course auxiliaire pourrait survenir.
Consultez la plaque signalétique de l'appareil afin de déterminer
la désignation de série de la chaudière.

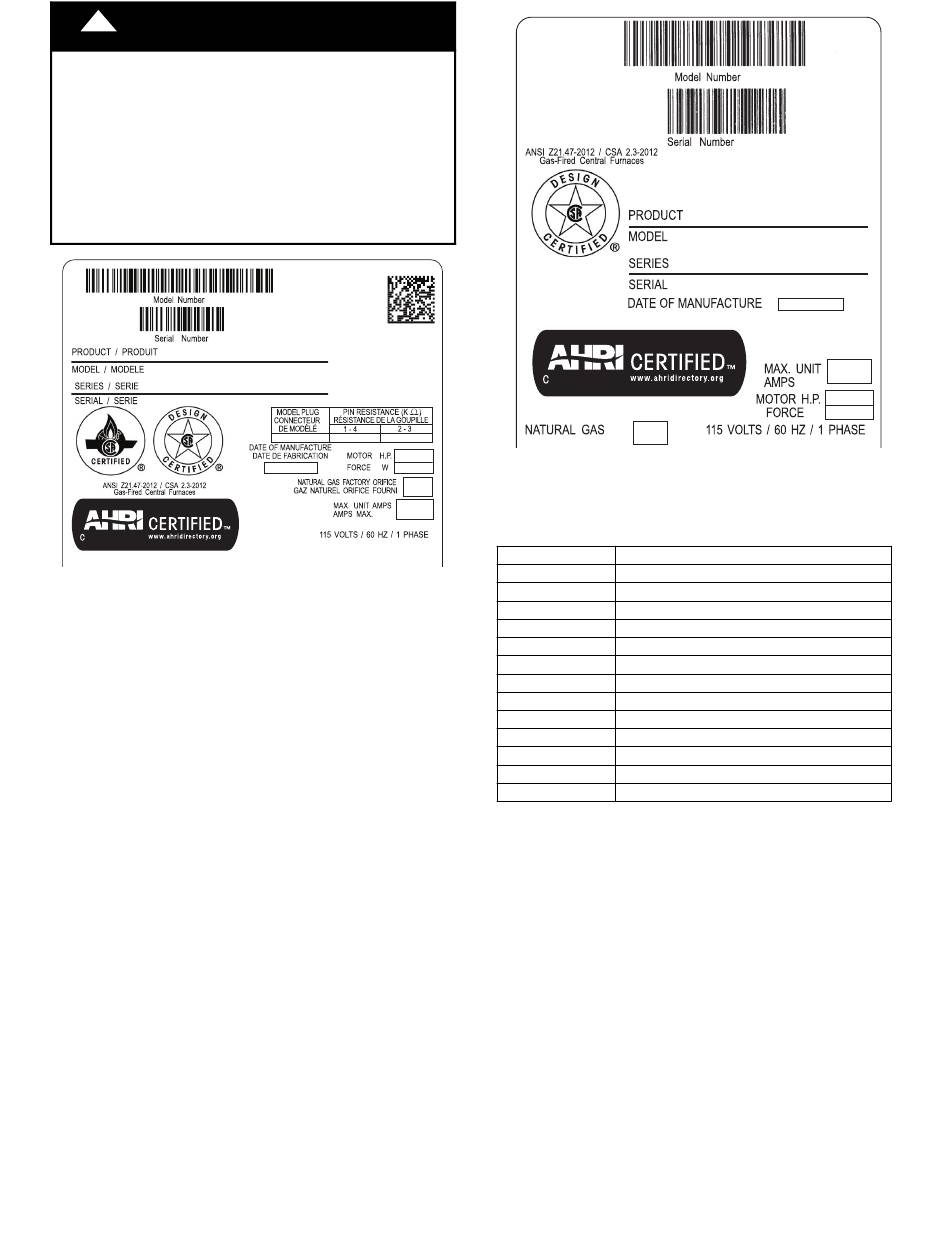

Figure 1 – Emplacement des informations de modèle et de
série des appareils à condensation
AUX
BIENS
ET
À
L14F017
Figure 2 – Emplacement des informations de modèle et de
série des appareils sans condensation
Tableau 2 - - Contenu de la trousse
QUANTITÉ
DESCRIPTION
1
Faisceau d'extension
1
Faisceau de jumelage principal
1
Faisceau de jumelage secondaire
1
Étiquette de câblage
1
Étiquette de référence
1
Instructions
1
Contenu du sac-Comprend :
2
Connecteur de communication
1
Raccordements à pression
1
Attache de câble
2
Collier pour câble 7/8 po
11
Vis #6 x 3/4 po
1
Vis avec rondelle de 3/8 po
DESCRIPTION ET UTILISATION
IMPORTANT: Seules les chaudières dont les tailles sont
présentées dans le tableau 1 peuvent être jumelées au moyen de
cette trousse. Les deux chaudières doivent avoir le même numéro
de produit, y compris les tailles pour le chauffage et le
refroidissement, pour un fonctionnement adéquat. Le jumelage est
composé d'une chaudière principale et d'une chaudière secondaire.
La chaudière principale commande le fonctionnement de la
chaudière secondaire. Toutes les connexions de commande sont
faites à la chaudière principale et à son faisceau.
Les chaudières jumelées des présentes instructions sont également
appelées les chaudières gauche (G) et droite (D), ou dos- -à- -dos.
REMARQUE : Pour déterminer la chaudière à gauche et celle à
droite :
a. Dans les applications côte- -à- -côte, à tirage ascendant et
à tirage descendant, les chaudières sont observées à
partir de l'avant, comme dans l'application à tirage
3
L14F018
