1. Introduction & prescriptions de sécurité

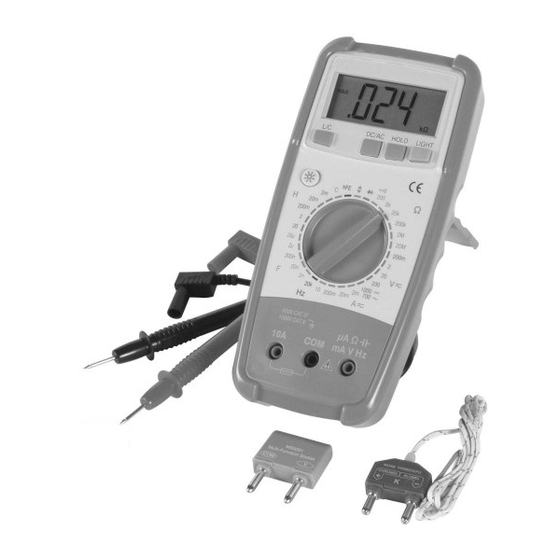

Nous vous remercions de votre achat. Ce multimètre numérique est pourvu d'un large afficheur LCD, une fonction
data hold et un bouton de rétro-éclairage. Il s'agit de l'appareil idéal pour le hobbyiste qui se prête également à
l'emploi domestique et scolaire et une utilisation en plein air et dans les ateliers.
2. Sécurité
Ce multimètre a été conçu en fonction de la norme IEC-1010 concernant les prescriptions de sécurité pour les
instruments de mesure électroniques avec une catégorie de surtension (CAT II) et pollution 2.
Soyez prudent lors de l'utilisation de cet appareil et gardez-le en état de marche en respectant les consignes de
sécurité et les instructions d'opération de ce manuel:
• L'utilisateur doit se protéger contre les électrochocs
• Utilisez l'appareil de façon sûre et limitez-vous aux applications mentionnées dans la notice.
• Vérifiez si l'appareil n'a pas été endommagé pendant le transport.
• L'isolation des cordons de mesure ne peut pas être endommagée et/ou le câble proprement dit ne peut pas être
dénudé.
• Une conformité complète aux standards de sécurité ne peut être garantie qu'en cas d'utilisation des cordons de
mesure inclus. Si nécessaire, vous devez les remplacer par des cordons identiques ou par des cordons avec les
mêmes spécifications électriques. Tous les cordons de mesure doivent être en bon état.
• Vous ne pouvez jamais excéder les valeurs limites des différentes plages de mesure.
• Evitez de toucher des bornes d'entrée non utilisées quand l'appareil est branché à un circuit.
• Mettez le sélecteur de plage dans la position max. si la valeur à mesurer n'est pas connue d'avance.
• Ne mesurez aucune tension entre les bornes de connexion et la terre qui dépasse les 1000V.
• Soyez très prudent lorsque vous mesurez des tensions qui dépassent les 60VCC ou 30Vrms CA. Gardez vos
doigts derrière le protège-mains pendant vos mesures.
• Ne connectez aucune source de tension au multimètre lorsque le sélecteur de fonction est réglé sur un des
modes suivants : courant, résistance, capacité, induction, température, fréquence, diode, transistor ou continuité.
• Déconnectez les cordons de mesure du circuit à tester avant de régler le sélecteur sur une autre fonction ou
plage.
• Faites attention lors de mesures sur des TV's ou des alimentations à commutation. N'oubliez pas que des pointes
de tension aux points de test peuvent endommager l'appareil.
• Evitez de mesurer la résistance, la capacité, l'induction, la diode ou la continuité de circuits sous tension.
• Déchargez les condensateurs avant de commencer vos mesures.
• Consultez un technicien qualifié en cas de panne.
• Vous pouvez uniquement utiliser l'appareil lorsque le panneau arrière est bien vissé.
• Il est interdit d'utiliser et de stocker l'appareil dans un environnement exposé aux rayons solaires, aux
températures élevées ou une humidité extrême.
2.1. Symboles
Prescription de sécurité importante, consultez le manuel !
Double isolation (Protection Classe II)
DVM1090
DVM1090 – MULTIMETRE NUMERIQUE
1
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Velleman DVM1090

  • Page 1 DVM1090 – MULTIMETRE NUMERIQUE 1. Introduction & prescriptions de sécurité Nous vous remercions de votre achat. Ce multimètre numérique est pourvu d’un large afficheur LCD, une fonction data hold et un bouton de rétro-éclairage. Il s’agit de l’appareil idéal pour le hobbyiste qui se prête également à...
  • Page 2: Description Du Panneau Frontal

    3. Description du panneau frontal 1. afficheur LCD 2. Bouton L/C : pressez ce bouton avant chaque mesure de capacité ou d’induction afin de calibrer votre DVM1090. 3. Interrupteur d’alimentation ( 4. Sélecteur de plage et de fonction : permet de sélectionner la fonction et la plage désirées...
  • Page 3: Spécifications Générales

    2V jusqu’à 1000V Tension d’entrée max. : 1000V CC REMARQUE Soyez certain que les cordons de mesure établissent le contact avec le circuit lorsque vous mesurez des tensions dont l’intensité se situe dans les plages inférieures, autrement la valeur affichée fluctuera. DVM1090...
  • Page 4 2 à 200mA, fusible F2 : F 10A/250V (quick-acting) pour la plage 10A. Courant d’entrée max. : jack mA : 200mA, jack 10A : 10A Chute de tension : 200mV Plage de fréquence : 40 à 400HZ Réponse : moyenne, calibration en rms d’une sinusoïde. DVM1090...
  • Page 5: Résistance

    ±5.0% de l’affichage + 4 digits 0 à 400°C 1°C ±1.0% de l’affichage ± 3 digits 401 à 1000°C 1°C ±2.0% de l’affichage ± 3 digits Protection contre les surcharges: fusible F1 : F 200mA/250V (quick-acting, résistance max. 2Ω) DVM1090...
  • Page 6: Continuité

    Le symbole ▲ est affiché quand le niveau de la logique ≥ 2.0V 5. Instructions d’opération 5.1. Usage du bouton data hold Pressez ce bouton pour ‘geler’ la valeur mesurée sur l’écran. Pressez une nouvelle fois pour désactiver la fonction data hold. DVM1090...
  • Page 7: Rétro-Éclairage

    2. Sélectionnez la plage V désirée avec le sélecteur de plage. 3. Connectez les cordons de mesure avec la source ou la charge à mesurer. 4. Lisez la valeur mesurée sur l’écran. La polarité du cordon de mesure rouge est également indiqué. DVM1090...
  • Page 8: Mesurer Des Tensions Ca

    • Placez le sélecteur de plage dans la position max. si la valeur à mesurer n’est pas connue d’avance. • Respectez les valeurs limites : le courant max. pour la borne d’entrée A est 200mA, le courant max. pour la borne d’entrée 10A est 10A. Le fusible sautera si la valeur limite est dépassée. DVM1090...
  • Page 9: Mesures De Résistance

    Ceci permet d’éviter des électrochocs. 1. Connectez le cordon de mesure noir au jack COM et le cordon rouge au jack 2. Instaurez la plage F désirée avec le sélecteur de plage et pressez le bouton L/C. DVM1090...
  • Page 10: Mesures D'induction

    3. Connectez les cordons de mesure à la charge ou la source à tester. 4. Lisez la valeur sur l’écran LCD. REMARQUES • Il est possible d’obtenir des valeurs affichées lors de tensions d’entrée > 10Vrms, mais nous ne pouvons pas garantir leur précision. DVM1090...
  • Page 11: Test De Diode

    1. Connectez le cordon de mesure noir au jack COM jet le cordon de mesure rouge au jack V. 2. Instaurez la plage avec le sélecteur de plage. 3. Connectez les cordons de mesure à deux points du circuit à tester. DVM1090...
  • Page 12: Entretien

    Spécification électrique des cordons de mesure : 1000V 10A. 7. Accessoires • cordons de mesure : max. 1000V • pile 9V (p. ex. 6F22) • notice • gaine de protection • thermocouple (“K”-type) • adaptateur multifonctions DVM1090...
