Helios Ventilatoren
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION

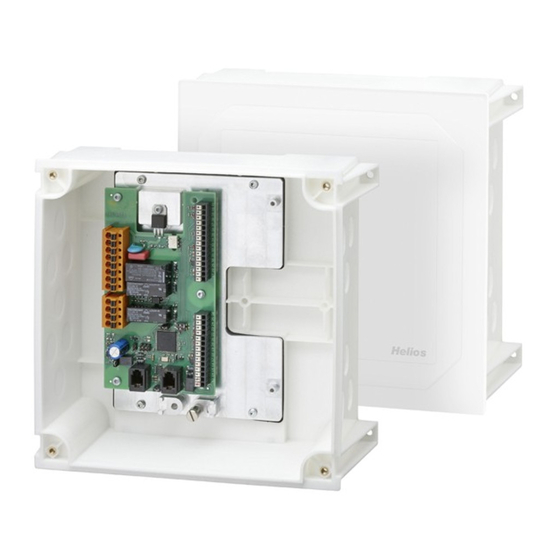

Erweiterungsmodul für easyControls
Extension module for easyControls
Module d'extension pour easyControls
KWL-EM
zur Ansteuerung von externen
Klappen, Erdwärmetauschern, Heizregistern
for controlling external shutters, undersoil heat
exchangers, heater batteries
pour la commande de volets, puits canadiens,
batteries de chauffage
DE
EN
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Helios KWL-EM

Sommaire des Matières pour Helios KWL-EM

  • Page 1 Helios Ventilatoren BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Erweiterungsmodul für easyControls Extension module for easyControls Module d’extension pour easyControls KWL-EM zur Ansteuerung von externen Klappen, Erdwärmetauschern, Heizregistern for controlling external shutters, undersoil heat exchangers, heater batteries pour la commande de volets, puits canadiens,...

  • Page 2: Table Des Matières

    → Verwendungsmöglichkeit von einem KWL-EM ........

  • Page 3: Wichtige Informationen

    Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zu- behörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche...

  • Page 4: Sendungsannahme

    Der Anschluss sicherheitsrelevanter Komponenten, insbesondere Brandschutzklappen, VORSICHT ist nicht gestattet. Die Auswahl der Funktion legt bei der Verwendung von zwei KWL-EM die jeweiligen Steuerfunktionen und -bereiche fest. Folgende Funktionsbereiche stehen zur Verfügung: Funktionsbereich 1: Verwendung als Schnittstelle zur Ansteuerung einer Elektro-Vorheizung und/oder Elek-...

  • Page 5: Anschluss Und Steuerplatine

    (Jumper gesteckt). Dadurch steht an den Klemmen 16+17 die Steuerspannung (0-10 V) zur Leistungsregelung für das Nachheiz- register zur Verfügung. Jumper 2: Wenn das KWL-EM das letzte im easyControls-Bus angeschlossene Element ist, muss die Verbindung aktiviert werden. (Jumper auf beide Kontakte stecken) Jumper 3: Spannungsversorgung für den easyControls-Bus über Buskabel (Vorein-...

  • Page 6: Verwendungsmöglichkeit Von Einem Kwl-Em

    2. KWL-EM 2: Elektro-Vorheizung mit Sammelstörmeldung oder Fehler (SS-1069) oder: 3. KWL-EM 1: WW-Nachheizung mit Klappenansteuerung und 4. KWL-EM 2: EWT als Vorheizung mit Sammelstörmeldung oder Fehler (SS-1070) Die Funktionen 1 oder 2 können über den easyControls (lokalen Webbrowser) oder das Bedienelement Komfort KWL-BEC eingestellt werden.
  • Page 7 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Die weitere Spezifizierung der Funktionen und Kombinationen werden über die DIP-Schalter auf der Steuerplatine des KWL-EM definiert (Abb.3). Abb.3...

  • Page 8: Beschreibung Der Möglichen Konfigurationen Mit Den Erforderlichen Bauteilen U. Einstellungen

    Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls 3.0 Beschreibung der möglichen Konfigurationen mit den erforderlichen Bauteile und KAPITEL 3 Einstellungen: KONFIGURATION 1. KWL-Anlage mit elektrischer Vorheizung, extern (SS-1138) Mögliche Zusatzfunktionen: – Klappenansteuerung und externer Kontakt oder – Störmelde- und Betriebsmeldeausgang und externer Kontakt Zur Installation erforderliche Bauteile: –...

  • Page 9: Kwl-Anlage Mit Elektrischer Nachheizung (Extern)

    Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls c) Störmeldeausgang: Helios easyControls KWL-BEC 2. KWL-Anlage mit elektrischer Nachheizung, extern (SS-1139) Mögliche Zusatzfunktionen: – Klappenansteuerung und externer Kontakt oder – Störmelde- und Betriebsmeldeausgang und externer Kontakt Zur Installation erforderliche Bauteile: – KWL EC 270/370 W oder 200/300/500 oder 220/340 D –...
  • Page 10 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls c) Störmeldeausgang: Helios easyControls KWL-BEC Die Nachheizungs-Steuerung wird im Menü „Nachheizung“ durch die Auswahl eines Profils aktiviert. Folgende Profile stehen zur Auswahl: (siehe Detailbeschreibung im Anwender-Handbuch zu easyControls, Druck.-Nr. 82 200) Standard 1 und 2 Diese beiden Profile sind fest vorgegebene Einstellungen von 5 Zeitabschnitten mit entsprechender Zuluft- bzw.

  • Page 11: Kwl-Anlage Mit Elektrischer Vorheizung Und Nachheizung (Extern)

    – LFBR 160 G4 – EHR-R 1,2/160 – EHR-R 2,4/160 – 2 x KWL LTK – 2 x KWL-EM Einstellungen: a) DIP-Schalter: KWL-EM 1: 1 = on, 2 = off: Elektro-Nachheizung KWL-EM 2: 1 = off, 2 = off: Elektro-Vorheizung...
  • Page 12 Klappenansteuerung und Meldekontakte: Helios easyControls KWL-BEC 2x KWL-EM; Erweiterungsmodul installiert (Zubehör) - Funktion 1 = KWL-EM 1 --> Klappensteuerung; KWL-EM 2 --> Sammelstörung Die Nachheizungs-Steuerung wird im Menü „Nachheizung“ durch die Auswahl eines Profils aktiviert. Folgende Profile stehen zur Auswahl: (siehe Detailbeschreibung im Anwender-Handbuch zu easyControls, Druck.-Nr.

  • Page 13: Kwl-Anlage Mit Erdwärmetauscher Als Vorheizung

    – Störmelde- und Betriebsmeldeausgang und externer Kontakt Zur Installation erforderliche Bauteile: – KWL EC 270/370 W oder 200/300/500 W oder 220/340D – KWL-LEWT oder KWL-SEWT – KWL-LTK – KWL-EM Einstellungen: a) DIP-Schalter: KWL-EM: 1 = off, 2 = on: (S/L-) EWT-Vorheizung...
  • Page 14 – KWL-LEWT oder KWL-SEWT – EHR-R 2,4/160 oder EHR-R 1,2/125 – 2 x KWL-EM – 2 x KWL-LTK Einstellungen: a) DIP-Schalter: KWL-EM 1: 1 = on, 2 = off: Elektro-Nachheizung KWL-EM 2: 1 = off, 2 = on: (S/L-) EWT - Vorheizung...

  • Page 15: Kwl-Anlage Mit Erdwärmetauscher Als Vorheizung Und Ww-Nachheizung Mit Whs

    Klappenansteuerung und Meldekontakte: Helios easyControls KWL-BEC oder 2x KWL-EM; Erweiterungsmodul installiert (Zubehör) - Funktion 1 = KWL-EM 1 --> Klappensteuerung; KWL-EM 2 --> Sammelstörung 6. KWL-Anlage mit Erdwärmetauscher als Vorheizung und WW-Nachheizung mit WHSH 1100 (SS-1070) Mögliche Zusatzfunktionen: – Klappenansteuerung und externer Kontakt und –...
  • Page 16 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Die Nachheizungs-Steuerung wird im Menü „Nachheizung“ durch die Auswahl eines Profils aktiviert. Folgende Profile stehen zur Auswahl: (siehe Detailbeschreibung im Anwender-Handbuch zu easyControls, Druck.-Nr. 82 200) Standard 1 und 2 Diese beiden Profile sind fest vorgegebene Einstellungen von 5 Zeitabschnitten mit entsprechender Zuluft- bzw.
  • Page 17 – 2 x KWL-LTK Einstellungen: a) Klappenansteuerung und Störmeldung und externer Kontakt: 2x KWL-EM; Erweiterungsmodul installiert (Zubehör) - Funktion 1 = KWL-EM 1 --> Klappensteuerung; KWL-EM 2 --> Sammelstörung Die Nachheizungs-Steuerung wird im Menü „Nachheizung“ durch die Auswahl eines Profils aktiviert.
  • Page 18 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Standard 1 und 2 Diese beiden Profile sind fest vorgegebene Einstellungen von 5 Zeitabschnitten mit entsprechender Zuluft- bzw. Raumtemperatur. Konstant In diesem Profil kann eine konstante Zuluft- bzw. Raumtemperatur (bei Installation eines Raum-Temperatur-Feuchtefühlers) eingestellt werden.

  • Page 19: Externer Kontakt

    Über die Funktion „externen Kontakt”, kann über bauseitigen Schalter eine der nachfol- genden Gerätefunktionen aktiviert werden. Über die Zubehörkomponenten KWL-VOC, KWL-CO 2 und KWL-EM (Ausnahme NHZ als WW konfiguriert) können externe Kontakte angeschlossen werden. Funktionen des externen Kontakts können über folgende Menü- punkte angepasst werden: –...
  • Page 20 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Funktion 5: Abluftbetrieb HINWEIS Zur Funktion, wird ein externer Kontakt geschlossen wird der Abluftbetrieb aktiviert. Die Lüftungsstufe kann über folgende Menüs angepasst werden. – Bedienelement Komfort KWL-BEC ð siehe Bedienungsanleitung (Nr. 82 219) – Lokaler Webserver –...

  • Page 21: Prinzip Beispiel Heizungsanschluss

    Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls 4.0 Prinzip Beispiel Heizungsanschluss KAPITEL 4 SCHALTPLAN- ÜBERSICHT...
  • Page 22 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls 4.1 KWL-EM Kombinationsmöglichkeiten...
  • Page 23 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1138...
  • Page 24 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1140...
  • Page 25 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1139...
  • Page 26 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1141...
  • Page 27 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1144 easyControls Stellantrieb Stellmotoranschluss EM zu WHSH... 24V / 0-10V= 0-10V 2-10V 24V / (sw) (rt) (ws) (ws) 0-10V 85438 001 SS-1144 10.06.16...
  • Page 28 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1069...
  • Page 29 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1142...
  • Page 30 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls Schaltplan SS-1070...
  • Page 31 Bedienungsanleitung Erweiterungsmodul KWL-EM für easyControls 4.10 Schaltplan SS-1143...
  • Page 32 → Potential use of one KWL-EM ........

  • Page 33: Important Information

    All versions of this documentation must be observed, otherwise the warranty shall cea- se to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not permitted. Any possible damages are not covered by the warranty.

  • Page 34: Receipt

    1.7 Application The extension module KWL-EM can be connected to all KWL compact units with easy- Controls in the Helios range. CAUTION Any use other than the intended use is not permitted! 1.8 Functional description...

  • Page 35: Connection And Control Board

    Jumper 2: If the KWL-EM is the last element connected in the easyControls bus, the connection must be activated. (connect jumper to both contacts). Power supply for the easyControls bus via bus cable (default) or external Jumper 3: (via terminals 13+14).

  • Page 36: Potential Use Of One Kwl-Em

    Function 1: 1. KWL-EM 1: Electric pre-heater with shutter control and 2. KWL-EM 2: Electric auxiliary heater with collective fault alarm or error (SS-1069) 3. KWL-EM 1: EWT as pre-heater with shutter control and 4. KWL-EM 2: WW auxiliary heater with collective fault alarm or error (SS-1070) Function 2: 1.
  • Page 37 Operating Instructions Extension module KWL-EM for easyControls The further specification of functions and combinations are defined via the DIP switch on the control board of the KWL-EM (Fig.3). Fig.3...

  • Page 38: Description Of Possible Configurations With The Required Components And Settings

    Operating Instructions Extension module KWL-EM for easyControls 3.0 Description of possible configurations with the required components and settings: CHAPTER 3 CONFIGURATION 1. KWL unit with electric pre-heater, external (SS-1138) Possible additional functions: – Shutter control and external contact – Fault alarm and operating signal output and external contact Components required for installation: –...

  • Page 39: Kwl Unit With Electric Auxiliary Heater (External)

    Operating Instructions Extension module KWL-EM for easyControls c) Fault alarm output: Helios easyControls KWL-BEC 2. KWL unit with electric auxiliary heater, external (SS-1139) Possible additional functions: – Shutter control and external contact – Fault alarm and operating signal output and external contact Components required for installation: –...
  • Page 40 Operating Instructions Extension module KWL-EM for easyControls c) Fault alarm output: Helios easyControls KWL-BEC The auxiliary heating control is activated by selecting a profile in the „Auxiliary heater“ menu. The following profiles are available: (see detailed description in the easyControls user manual, Print no. 82 200)

  • Page 41: Kwl Unit With Electric Pre-Heater And Auxiliary Heater (External)

    – LFBR 160 G4 – EHR-R 1,2/160 – EHR-R 2,4/160 – 2 x KWL LTK – 2 x KWL-EM Settings: a) DIP-switch: KWL-EM 1: 1 = on, 2 = off: electric auxiliary heater KWL-EM 2: 1 = off, 2 = off: electric pre-heater...
  • Page 42 Helios easyControls KWL-BEC 2x KWL-EM; Extension module installed (Accessories) - function 1 = KWL-EM 1 --> shutter control; KWL-EM 2 --> collective fault The auxiliary heating control is activated by selecting a profile in the „Auxiliary heater“ menu. The following profiles are available: (see detailed description in the easyControls user manual, Print no.

  • Page 43: Kwl Unit With Undersoil Heat Exchanger As Pre-Heater

    – SFault alarm and operating signal output and external contact Components required for installation: – KWL EC 270/370 W or 200/300/500 W or 220/340D – KWL-LEWT or KWL-SEWT – KWL-LTK – KWL-EM Settings: a) DIP-switch: KWL-EM: 1 = off, 2 = on: (S/L-) EWT pre-heater...

  • Page 44: Kwl Unit With Undersoil Heat Exchanger As Pre-Heater And Electric Auxiliary Heater (External)

    – EHR-R 2,4/160 or EHR-R 1,2/125 – 2 x KWL-EM – 2 x KWL-LTK Settings: a) DIP-switch: KWL-EM 1: 1 = on, 2 = off: electric auxiliary heater KWL-EM 2: 1 = off, 2 = on: (S/L-) EWT - pre-heater...

  • Page 45: Kwlunit With Undersoil Heat Exchanger As Pre-Heater And Ww Auxiliary Heater With Whs

    Helios easyControls KWL-BEC 2x KWL-EM; Extension module installed (Accessories) - Function 1 = KWL-EM 1 --> shutter control; KWL-EM 2 --> collective fault 6. KWL unit with undersoil heat exchanger as pre-heater and WW auxiliary heater with WHSH 1100 (SS-1070) Possible additional functions: –...
  • Page 46 Operating Instructions Extension module KWL-EM for easyControls The auxiliary heating control is activated by selecting a profile in the „Auxiliary heater“ menu. The following profiles are available: (see detailed description in the easyControls user manual, Print no. 82 200) Standard 1 and 2 Both of these profiles are fixed settings of 5 periods of time with the corresponding supply air and room temperature.
  • Page 47 Shutter control and fault alarm and external contact: 2x KWL-EM; Extension module installed (Accessories) - Funktion 1 = KWL-EM 1 --> shutter control; KWL-EM 2 --> collective fault The auxiliary heating control is activated by selecting a profile in the „Auxiliary heater“ menu.
  • Page 48 Operating Instructions Extension module KWL-EM for easyControls Standard 1 and 2 Both of these profiles are fixed settings of 5 periods of time with the corresponding supply air and room temperature. Constant A constant supply air and room temperature (when installing a room temperature-humidi- ty sensor) can be set in this profile.

  • Page 49: External Contact

    Extension module KWL-EM for easyControls 3.1 External contact The external contact in the KWL-EM can be used for the following functions: With regard to the “external contact” function, the following unit functions can be ac- tivated via installed switches. With regard to the accessory components KWL-VOC,...
  • Page 50 Operating Instructions Extension module KWL-EM for easyControls Function 5: Extract air operation NOTE With regard to the function, If one or more external contacts are closed, the extract air operation is activated. The fan stage can be adjusted on the following menus.

  • Page 51: Wiring Diagram Overview When Using One Kwl Module

    Operating Instructions Extension module KWL-EM for easyControls 4.0 Wiring diagram overview when using one KWL-Moduls: CHAPTER 4 WIRING DIAGRAM OVERVIEW...
  • Page 52 Operating Instructions Extension module KWL-EM for easyControls 4.1 KWL-EM Kombinationsmöglichkeiten...
  • Page 53 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1138...
  • Page 54 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1140...
  • Page 55 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1139...
  • Page 56 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1141...
  • Page 57 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1144 easyControls Stellantrieb Stellmotoranschluss EM zu WHSH... 24V / 0-10V= 0-10V 2-10V 24V / (sw) (rt) (ws) (ws) 0-10V 85438 001 SS-1144 10.06.16...
  • Page 58 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1069...
  • Page 59 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1142...
  • Page 60 Operating Instructions Extension module KWL-EM for easyControls Schaltplan SS-1070...
  • Page 61 Operating Instructions Extension module KWL-EM for easyControls 4.10 Schaltplan SS-1143...
  • Page 62 --> Possibilités d’utilisation avec deux KWL-EM ........

  • Page 63: Chapitre 1. Informations Générales

    Des dispositions particulières sont applicables pour l’uti- lisation, le raccordement et le fonctionnement ; contacter Helios en cas de doute. Veiller à bien respecter les normes nationales, règlements de sécurité et instructions. m Lors de la manipulation du ventilateur, veiller à bien DANGER respecter les règles de sécurité...

  • Page 64: Réception De La Marchandise

    Les dégâts dus à un transport non conforme, un stockage inadéquat ou une mauvaise installation ne sont pas couverts par la garantie. 1.7 Domaines d’utilisation Le module d’extension KWL-EM peut être connecté à tous les appareils KWL avec la régulation easyControls. Une utilisation non conforme est interdite ! AVERTISSEMENT 1.8 Description des fonctions...

  • Page 65: Chapitre 2. Raccordement

    400 V. Une tension (0-10 V) est alors disponible aux bornes 16+17 pour réguler la puissance du chauffage. Jumper 2 : Lorsque le KWL-EM est le dernier élément connecté au BUS easyControls, la connexion doit être active (Jumper branché aux deux contacts).

  • Page 66: Possibilités D'utilisation Avec Un Kwl-Em

    2. KWL-EM 2 : Chauffage électrique avec synthèse des défauts (SS-1069) ou : 3. KWL-EM 1 : EWT (puits canadien) en tant que préchauffage avec gestion des volets et 4. KWL-EM 2 : Chauffage à eau chaude avec synthèse des défauts. (SS-1070) Fonction 2 : 1.
  • Page 67 Notice de montage et d’utilisation Module d’extension KWL-EM pour easyControls Les autres spécifications des fonctions et des combinaisons se configurent avec l’interrupteur DIP de la platine de régulation du KWL-EM (fig. 3). Fig. 3...

  • Page 68: Chapitre 3. Configuration

    Notice de montage et d’utilisation Module d’extension KWL-EM pour easyControls 3.0 Description des configurations possibles avec les composants requis et réglages CHAPITRE 3 CONFIGURATION 1. Centrale KWL avec préchauffage électrique, externe (SS-1138) Fonctions suppplémentaires possibles : – Gestion des volets et contact externe –...

  • Page 69: Centrale Kwl Avec Chauffage Électrique (Externe)

    Notice de montage et d’utilisation Module d’extension KWL-EM pour easyControls c) Sortie d’affichage d’états : Helios easyControls KWL-BEC 2. Centrale KWL avec chauffage électrique, externe (SS-1139) Fonctions supplémentaires possibles : – Gestion des volets et contact externe – Sortie affichage état de fonctionnement / synthèse des défauts et contact externe Composants requis pour l’installation :...
  • Page 70 Notice de montage et d’utilisation Module d’extension KWL-EM pour easyControls c) Sortie affichage état de fonctionnement / synthèse des défauts : Helios easyControls KWL-BEC La commande de chauffage s’active dans le menu « Chauffage » lors du choix d’un profil.
  • Page 71 – EHR-R 2,4/160 – 2 x KWL LTK – 2 x KWL-EM Paramètres : a) Interrupteur DIP : KWL-EM 1 : 1 = on, 2 = off : chauffage électrique KWL-EM 2 : 1 = off, 2 = off : préchauffage électrique...
  • Page 72 KWL-BEC 2x KWL-EM ; module externe installé (accessoire) - Fonction 1 = KWL-EM 1 --> Gestion des volets ; KWL-EM 2 --> Synthèse des défauts La commande du chauffage est activée dans le menu « Chauffage » via le choix d’un profil.

  • Page 73: Centrale Kwl Avec Un Puits Canadien En Préchauffage

    Composants requis pour l’installation : – KWL EC 270/370 W ou 200/300/500 W ou 220/340 D – KWL-LEWT ou KWL-SEWT – KWL-LTK – KWL-EM Paramètres : a) Interrupteur DIP : KWL-EM : 1 = off, 2 = on : (S/L-) préchauffage EWT...
  • Page 74 – 2 x KWL-EM – 2 x KWL-LTK Paramètres : a) Interrupteur DIP : KWL-EM 1 : 1 = on, 2 = off : chauffage électrique KWL-EM 2 : 1 = off, 2 = on : (S/L-) EWT - préchauffage...
  • Page 75 Helios easyControls KWL-BEC 2x KWL-EM ; module d’extension installé (accessoire) - Fonction 1 = KWL-EM 1 --> Gestion des volets ; KWL-EM 2 --> Synthèse des défauts 6. Centrale KWL avec puits canadien en tant que préchauffage et chauffage à eau avec WHSH 1100 (SS-1070) Fonctions supplémentaires possibles :...
  • Page 76 Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls La commande du chauffage est activée dans le menu « Chauffage » via le choix d’un profil. Les profils suivants sont au choix : (voir description des détails dans le manuel d’utilisation easyControls, n°82 200).
  • Page 77 Gestion des volets et synthèse des défauts et contact externe : 2x KWL-EM; Module d’extension installé (accessoire) - Fonction 1 = KWL-EM 1 --> Gestion des volets ; KWL-EM 2 --> Synthèse des défauts La commande du chauffage est activée dans le menu « Chauffage » via le choix d’un profil.
  • Page 78 Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Standards 1 et 2 Les deux profils ont des réglages prédéfinis avec 5 plages horaires et températures de soufflage de la pièce. Constant Ce profil permet de paramétrer une température de soufflage constante ou une température ambiante constante (dans le cas de l’installation d’une sonde de...

  • Page 79: Contact Externe

    Avec l’option « contact externe », un interrupteur externe (à mettre en place par l’installateur) peut activer différentes fonctions. Les contacts externes peuvent être raccordés aux accessoires KWL-VOC, KWL-CO2 et KWL-EM (sauf si ce dernier est configuré en mode chauffage à eau chaude WW). Les fonctions des con- tacts externes peuvent être paramétrées ici :...
  • Page 80 Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Pour que le mode soufflage s’arrête, tous les contacts externes doivent être ouverts. Fonction 5 : Reprise NOTE Avec cette fonction, si un ou plusieurs contacts externes sont fermés, l’extraction s’active.

  • Page 81: Exemple De Principe De Raccordement De Chauffage

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls CHAPITRE 4 4.0 Exemple de principe de raccordement de chauffage VUE D‘ENSEMBLE DES PLANS DE RACCORDEMENT...

  • Page 82: Possibilités De Combinaisons Kwl-Em

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls 4.1 Possibilités de combinaisons KWL-EM...

  • Page 83: Schéma De Raccordement Ss-1138

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1138...

  • Page 84: Schéma De Raccordement Ss-1140

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1140...

  • Page 85: Schéma De Raccordement Ss-1139

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1139...

  • Page 86: Schéma De Raccordement Ss-1141

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1141...

  • Page 87: Schéma De Raccordement Ss-1144

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1144 easyControls Actionneur Raccordement EM au servomoteur WHSH... 0-10V 2-10V 24V / 0-10V= 24V / (noir) (rouge) (blanc) (blanc) 0-10V 85438 001 SS-1144 10.06.16...

  • Page 88: Schéma De Raccordement Ss-1069

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1069...

  • Page 89: Schéma De Raccordement Ss-1142

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1142...

  • Page 90: Schéma De Raccordement Ss-1070

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls Schéma de raccordement SS-1070...

  • Page 91: Schéma De Raccordement Ss-1143

    Notice de montage et d‘utilisation Module d‘extension KWL-EM pour easyControls 4.10 Schéma de raccordement SS-1143...
  • Page 92 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
