Remarque : Le connecteur série de votre micro-ordinateur peut comporter
25 broches, il est alors nécessaire d'utiliser un adaptateur 9 mâle/25
femelle broches. Vous pouvez vous le procurer auprès de votre revendeur.

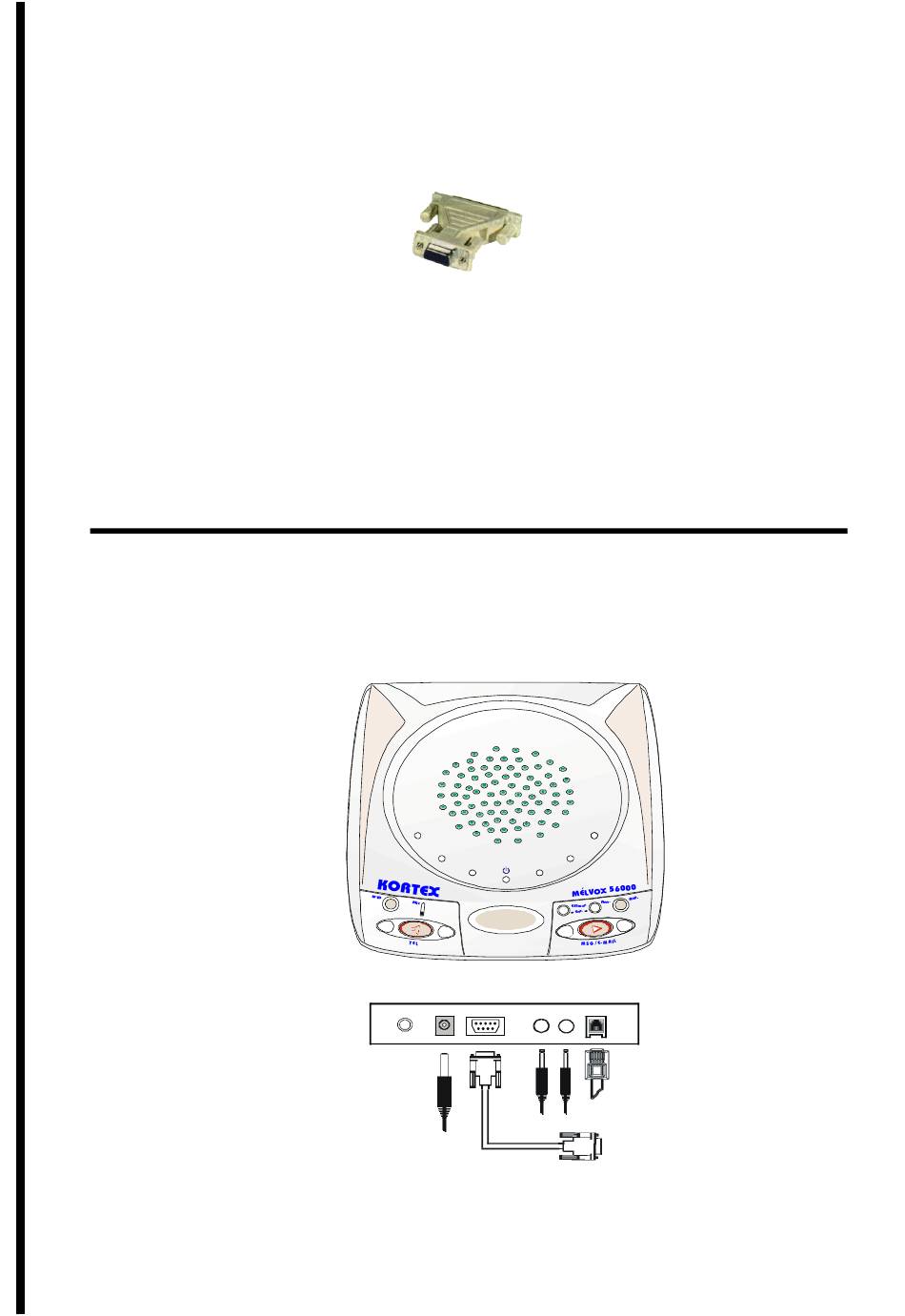

Figure 3 : Adaptateur 9 broches mâle / 25 broches femelle
Si aucun port série n'est libre (exemple : occupé par la souris), vous avez
deux possibilités :
z Ajouter un port série à votre PC (par exemple, en achetant une carte
série supplémentaire).
z Remplacer votre souris série par une souris BUS pour libérer le port
série.
Avant de raccorder votre modem, identifiez l'emplacement des prises et
des connecteurs cf. figure 4.
Figure 4 : Connecteurs et prises du coffret

Connecteurs et prises de MELVOX 56000

LIGNE
SONNERIE
CONNEXION
FAX
KORTEX
4MO
FACE ARRIERE MELVOX 56000
O N AC IN SERIAL PORT
JACK FEMELLE
Câble 9/9
44
TERMINAL
RECEPTION
@
EMISSION
SPK MIC LINE/PHONE
Rj11 MALE
Option micro et
Haut-parleur
MELVOX 56000.
