DÉGAGEMENTS
DÉGAGEMENTS
1. Applications à un appareil : Serpentin face au mur : Laissez
un dégagement d'au moins 6 po (152,4 mm) du côté serpentin
et à l'extrémité du serpentin et au moins 20 po (504,0 mm) du
côté du ventilateur. Laissez un dégagement d'au moins 24 po
(609,6 mm) à l'extrémité compresseur pour l'entretien.
2. Ventilateur face au mur : Laissez un dégagement d'au moins
8 po (203,2 mm) du côté ventilateur et à l'extrémité du
serpentin et au moins 20 po (504,0 mm) du côté serpentin.
Lorsque les appareils sont empilés ou s'il y a un dégagement
inférieur à 40 po (1 016 mm) au- -dessus de l'appareil, laissez
un dégagement d'au moins 24 po (609,6 mm) à l'extrémité du
compresseur pour l'entretien. S'il y a un dégagement de 40 po
(1 016 mm) au- -dessus de l'appareil et si le panneau supérieur
est accessible pour le retrait, laissez un dégagement d'au moins
8 po (203,2 mm) à l'extrémité du compresseur pour l'entretien.
3. Applications à plusieurs appareils : Laissez un dégagement
d'au moins 24 po (609,6 mm) entre les côtés ventilateur et
serpentin des systèmes à plusieurs appareils. Disposez les
appareils de sorte que la décharge de l'un ne passe pas dans
l'entrée de l'autre. Lorsque les appareils sont empilés ou s'il y
a un dégagement inférieur à 40 po (1 016 mm) au- -dessus de
l'appareil, laissez un dégagement d'au moins 24 po
(609,6 mm) à l'extrémité du compresseur. S'il y a un
dégagement de 40 po (1 016 mm) au- -dessus de l'appareil et si
le panneau supérieur est accessible pour le retrait, laissez un
dégagement d'au moins 8 po (203,2 mm) à l'extrémité du
compresseur pour l'entretien. Lorsque deux appareils sont
installés de bout en bout avec les extrémités des serpentins en
face les uns des autres, laissez un dégagement d'au moins
12 po (304,8 mm) entre les appareils.
IMPORTANT : Lorsque vous installez plusieurs appareils,
assurez- -vous que l'air de décharge d'un appareil n'est pas
aspiré dans un autre appareil. Lors de l'installation d'un ou de
plusieurs appareils dans une alcôve, un puits de toit ou une
zone partiellement fermée, assurez- -vous que la ventilation est
adéquate, afin d'éviter le recyclage de l'air de décharge.
INTÉRIEURS
–
≥1,38 po (35 mm)

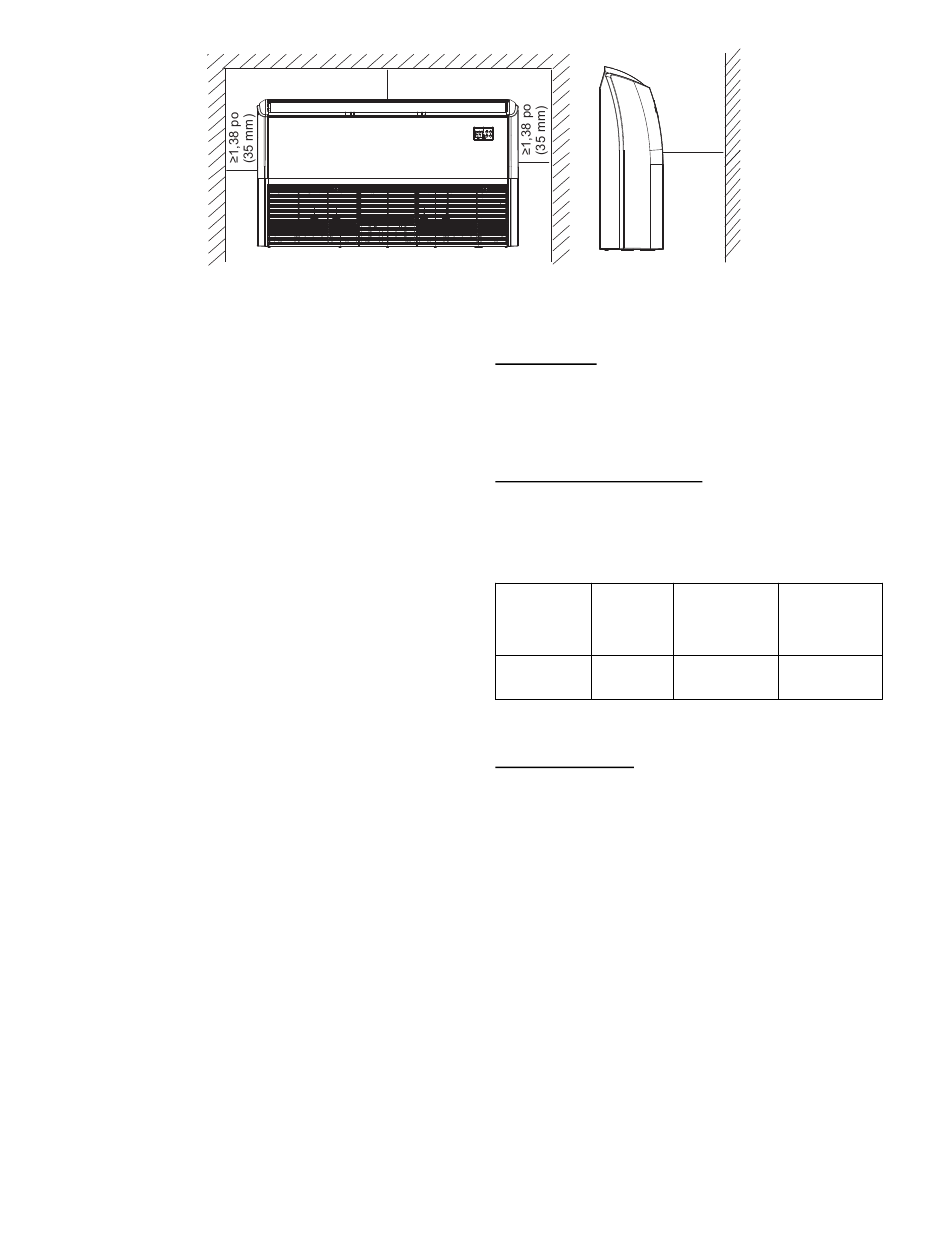

Figure 8 – Dégagement des appareils 40MKCB**F et 40MKQB**F
–
EXTÉRIEURS
≥39,4 po
(1 000 mm)
CARACTÉRISTIQUES DU SYSTÈME
Dégagements
Laissez suffisamment d'espace autour du module intérieur et de
l'appareil extérieur pour faciliter la circulation de l'air et l'entretien.
Consultez la figure 8 et la section relative aux dégagements de
l'appareil extérieur pour connaître les dégagements minimaux exigés.
Tuyauterie : La tuyauterie et l'isolement sont fournis sur place.
Longueurs de la tuyauterie
La longueur minimale entre l'appareil extérieur et le module
intérieur est de 10 pi (3 m). Consultez le tableau 9 pour connaître la
longueur maximale autorisée.
Tableau 9 – Longueurs maximales de la conduite de
frigorigène
Longueur
maximale
Capacité de
de la
l'appareil
conduite*
pi (m)
18K – 54K
NOMINAL
250 (76,2)
TONS
Remarque : Pour les longueurs supérieures à 25 pi (7,6 m), consultez
le guide des guide des applications résidentielles à conduites
longues.
Tailles des tuyaux
Dans certains modèles, les tailles des tuyaux du module intérieur
et/ou de l'appareil extérieur du boîtier peuvent différer de celles des
raccords du détendeur thermostatique. Dans ces cas, un couplage
est requis. Pour obtenir les tailles des tuyaux selon les
caractéristiques de couplage, consultez le tableau ci- -dessous.
Consultez le tableau 10 pour connaître les tailles des tuyaux.
7
A0150267
Altitude
Altitude
maximale
maximale
(DI sur DE)
(DE sur DI)
pi (m)
pi (m) pi (m)
65 (19,8)
200 (61)
