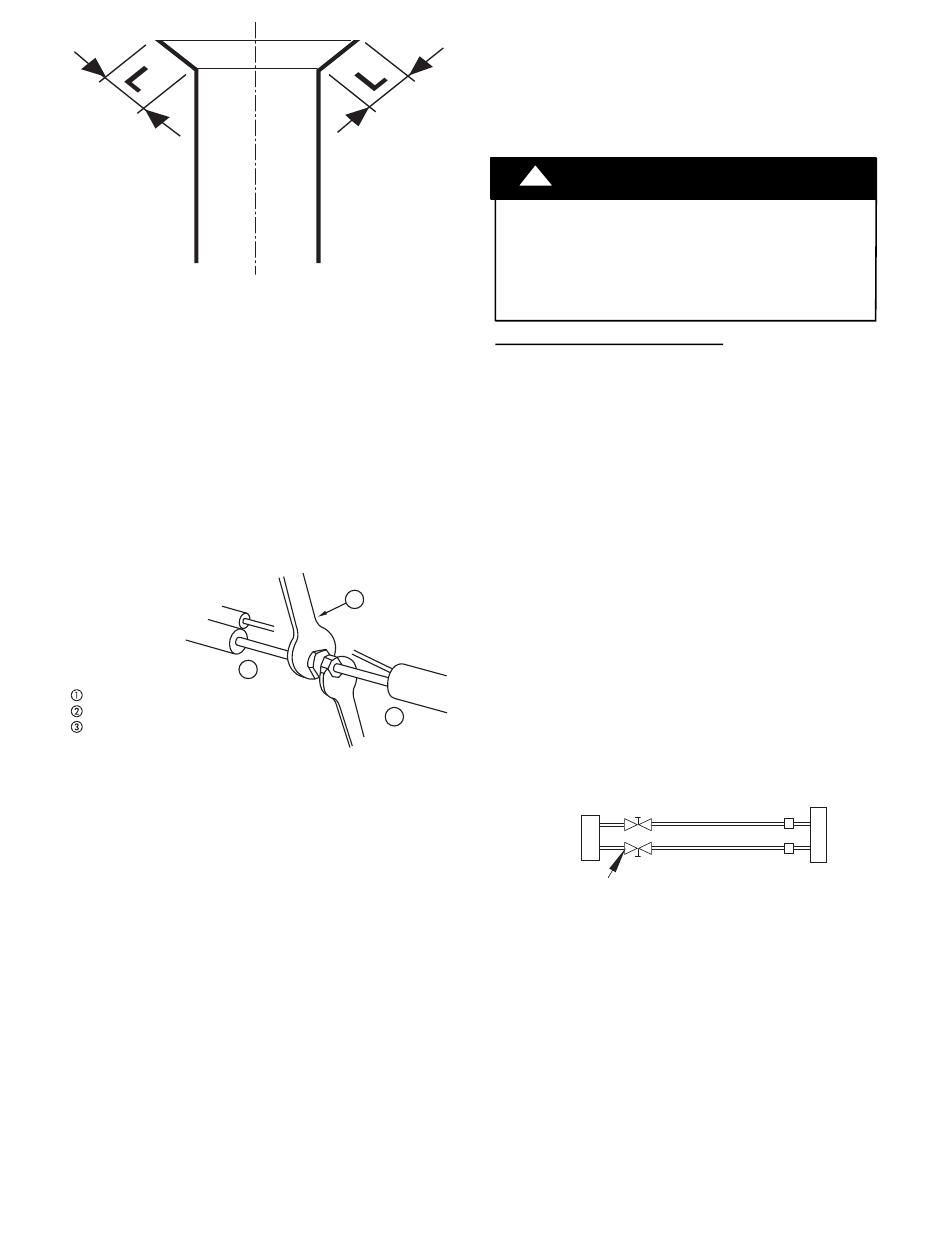

Figure 41 – Parois serties uniformes
4. Acheminez le câblage d'alimentation et de commande à
l'arrière de l'appareil et de la boîte de commande de zone.
Si vous allez utiliser une télécommande filaire, effectuez les
modifications nécessaires à ce moment. (Consultez les
instructions d'installation de l'accessoire.)
5. Retirez le couvercle de la boîte de commande et effectuez
tous les raccordements de câblage du module intérieur
comme illustré sur le schéma de câblage ou dans les
instructions d'installation de l'accessoire. Replacez le
couvercle de la boîte de commande.
6. Lubrifiez l'extrémité du tuyau et le filetage du raccord évasé
avec de l'huile de réfrigération. Serrez à la main, puis
utilisez deux clés (consultez la figure 42) pour serrer tous les
raccords.
3
Clé réglable ou clé dynamométrique
Extrémité extérieure
Extrémité intérieure
Figure 42 – Serrage des raccords

MISE EN SERVICE

VÉRIFICATIONS PRÉLIMINAIRES
1. Vérifiez le système d'évacuation de condensat; de l'autre
côté du raccord d'évacuation, insérez une bouteille d'eau
dans le ventilo- -convecteur et remplissez le bac de
récupération. Le débit d'eau doit être régulier; si ce n'est pas
le cas, vérifiez la pente du tuyau ou inspectez- -le pour
détecter toute obstruction.
2. Assurez- -vous que tous les raccords de câblage sont
adéquats et qu'ils sont bien serrés.
3. La source d'alimentation électrique sur place doit être
conforme à la capacité indiquée sur la plaque signalétique
de l'appareil.
4. Vérifiez que toutes les barrières, tous les couvercles et les
panneaux sont bien installés. Assurez- -vous que les filtres et
les grilles de retour d'air situées sur le module intérieur sont
installés de façon appropriée et que les volets de décharge
sont positionnés de façon appropriée.
5. Toutes les valves de service doivent être fermées.
6. Sur les appareils avec réchauffeurs de vilebrequin,
ÉVACUER ET DÉSHYDRATER LE
SYSTÈME
RISQUE DE DOMMAGES À L'APPAREIL
Le non- -respect de cette mise en garde pourrait entraîner des
dégâts matériels ou
l'équipement.
N'utilisez jamais le compresseur du système en tant que
A07200
pompe à vide.
Utilisation de la pompe à vide
1. Serrez complètement les écrous évasés A, B, C et D,
2. Raccordez le flexible de chargement à la pompe à vide.
3. Ouvrez complètement le côté basse pression du manomètre
4. Démarrez la pompe à vide.
5. Évacuez- -la en utilisant soit la méthode du vide poussé, soit
6. Après la fin de l'évacuation, fermez complètement le côté
1
7. La charge fournie en usine dans l'appareil extérieur peut servir
8. Débranchez le flexible de chargement du raccord de
2
9. Ouvrez complètement les valves de service B et A.
10. Serrez les bouchons des valves de service.
A07201
23
assurez- -vous que les sangles sont fermement serrées autour
du compresseur.
MISE EN GARDE
!
un
mauvais
brancher le flexible de chargement du manomètre du
collecteur à un orifice de chargement de la valve de service
côté basse pression (consultez la figure 43).
du collecteur (consultez la figure 44).
la méthode d'évacuation triple.
basse pression du manomètre du collecteur gage et arrêtez le
fonctionnement de la pompe à vide.
pour une conduite de longueur allant jusqu'à 25 pi (8 m). Pour
les conduites de frigorigène de longueur supérieure à 25 pi
(8 m), ajoutez de la charge jusqu'à la longueur maximale
autorisée, comme spécifié dans la guide des systèmes
résidentiels avec conduites longues.
chargement du côté basse pression de la valve de service.
Frigorigène
Appareil
extérieur
A
Côté basse pression
B
Côté haute pression
Valve de service
Figure 43 – Valve de service
fonctionnement de
Module
intérieur
C
D
A07360
