Retirer les vis pour ouvrir la grille

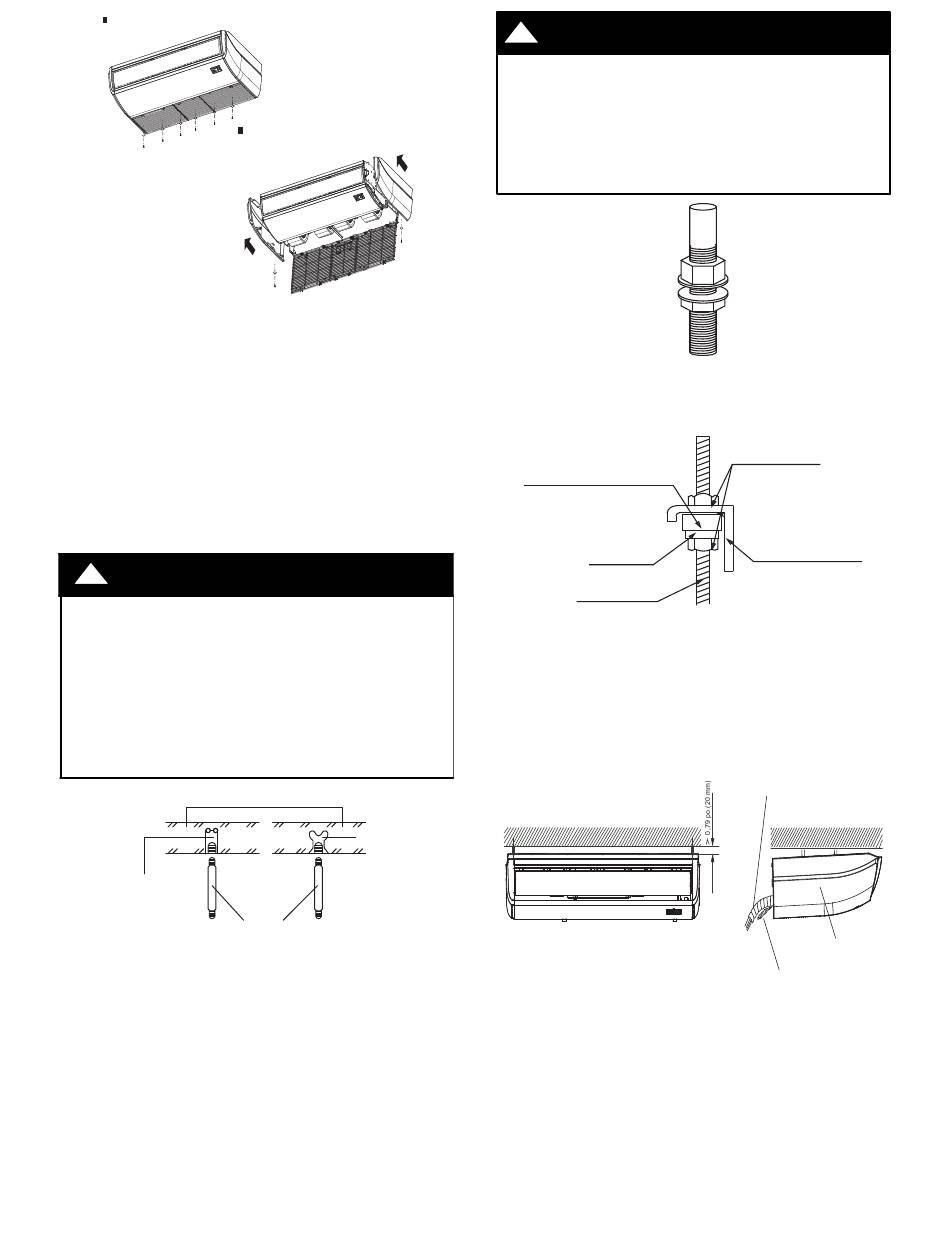

Figure 16 – Démontage initial de l'appareil
Installation au plafond
1. Pour l'installation au plafond, installez les boulons de
suspension
Marquez sur le plafond les points où vous voulez installer le
S
module intérieur.
Percez des trous au niveau des points de marquage, puis
S
introduisez les ancrages des boulons. Utilisez un insert
recouvert avec trou d'ancrage pour les plafonds existants.
Installez les boulons de suspension (utilisez des boulons de
S
type W3/8 ou des boulons de suspension M10, 4 pièces)
selon le type de plafond.
MISE EN GARDE
!
Il est recommandé d'installer le joint en Y avant d'installer le
module intérieur.
Lors du déplacement de l'appareil pendant ou après le
déballage, assurez- -vous de le soulever en le tenant par les
crochets.
N'exercez aucune pression sur d'autres parties, en particulier
la tuyauterie de frigorigène et la tuyauterie d'évacuation.
Trou dans l'ancrage
Trou dans le bouchon
Boulon de suspension (3/8 po ou M10) – Fourni sur place
Figure 17 – Boulons de suspension
2. Accrochage du module intérieur pour installation au
plafond
Vissez les doubles écrous pour chaque boulon de
S
suspension en laissant de l'espace pour suspendre le
module intérieur.
Accrochez le module intérieur aux boulons de
S
suspension entre deux écrous (consultez la figure 18).
Vissez les écrous pour suspendre l'unité.
S
Réglez le niveau pour tous les côtés de l'unité au moyen
S
d'une fiole de niveau.
Retirez la grille, puis retirez les vis du panneau latéral.
Poussez le panneau latéral comme indiqué par la flèche pour le démonter.
Insert
A150268
MISE EN GARDE
!
Le plafond doit être assez solide pour supporter le poids de
l'appareil.
Avant de suspendre l'appareil, vérifiez la fixation de chaque
boulon de suspension. Il pourrait être nécessaire de renforcer
le châssis de plafond.
Coussin antichoc
Rondelle
Accrochage
de boulon
Figure 18 – Détails du boulon de suspension
3. Tuyauterie et sortie d'évacuation pour installation au
plafond
Vous pouvez sélectionner la position de l'interface du
S
tuyau de vidange en fonction de la position d'installation.
Lors du réglage du flexible d'évacuation, l'interface non
utilisée devrait être scellée au moyen d'un bouchon en
caoutchouc.
Figure 19 – Sortie d'évacuation pour installation au plafond
4. Installer le tuyau d'évacuation pour installation au plafond
Retirez le couvercle de l'orifice de branchement du
S
flexible d'évacuation.
Insérez le flexible dans l'orifice du flexible d'évacuation.
S
Fixez solidement le flexible à l'unité intérieure au moyen
d'un collier de serrage de tuyau.
Installez le flexible sur le tuyau d'eau en PVC (fourni sur
S
place, diamètre intérieur de 1 po (25,4 mm) au moyen
d'un adhésif pour PVC. Consultez la figure 20.
12
Écrou
Surplomb
A150269
Tuyaux de réfrigération
Inclinaison 1 % – 2 %
Flexible d'évacuation
A150271
