Pour assurer un débit d'eau de condensat adéquat, le
S
tuyau doit présenter une pente de 2 % sans obstruction
(consultez la figure 20). N'installez pas le tuyau
d'évacuation en position verticale. Le fait de ne pas tenir
compte de cette consigne pourrait entraîner un retour
d'eau vers l'appareil.
Créez un piège d'au moins 2 po (51 mm) de profondeur
S
pour éviter que les odeurs désagréables atteignent la
pièce.
Isolez le tuyau de condensat au moyen d'un matériau
S
anti- -condensation tels que le polyuréthane, le propylène
ou le néoprène, d'épaisseur comprise entre 3/16 et 3/8 po
(4,763 et 9,525 mm).
MISE EN GARDE
!
RISQUE D'ÉLECTROCUTION
Le fait de ne pas tenir compte de cette mise en garde pourrait
entraîner des blessures corporelles.
L'extension du tube d'évacuation doit être solidement fixée à
la conduite d'évacuation de condensats. Le fait de ne pas tenir
compte de cette consigne pourrait entraîner un écoulement
d'eau de condensat sur le plancher.
REMARQUE : Si l'installation nécessite une pompe à condensat,
vous pouvez en commander une en tant qu'accessoire à installer
sur place. Il est plus facile d'installer la pompe avant d'accrocher
l'appareil.
Col l i e r de serrage
de tuyau
Modul e i n téri e ur
Tuyau d' e au en PVC
Fl e xi b l e
Ori f i c e de raccordement de fl e xi b l e d' é vacuati o n
(di a mètre extéri e ur : Φ25)
Adhési f pour PVC

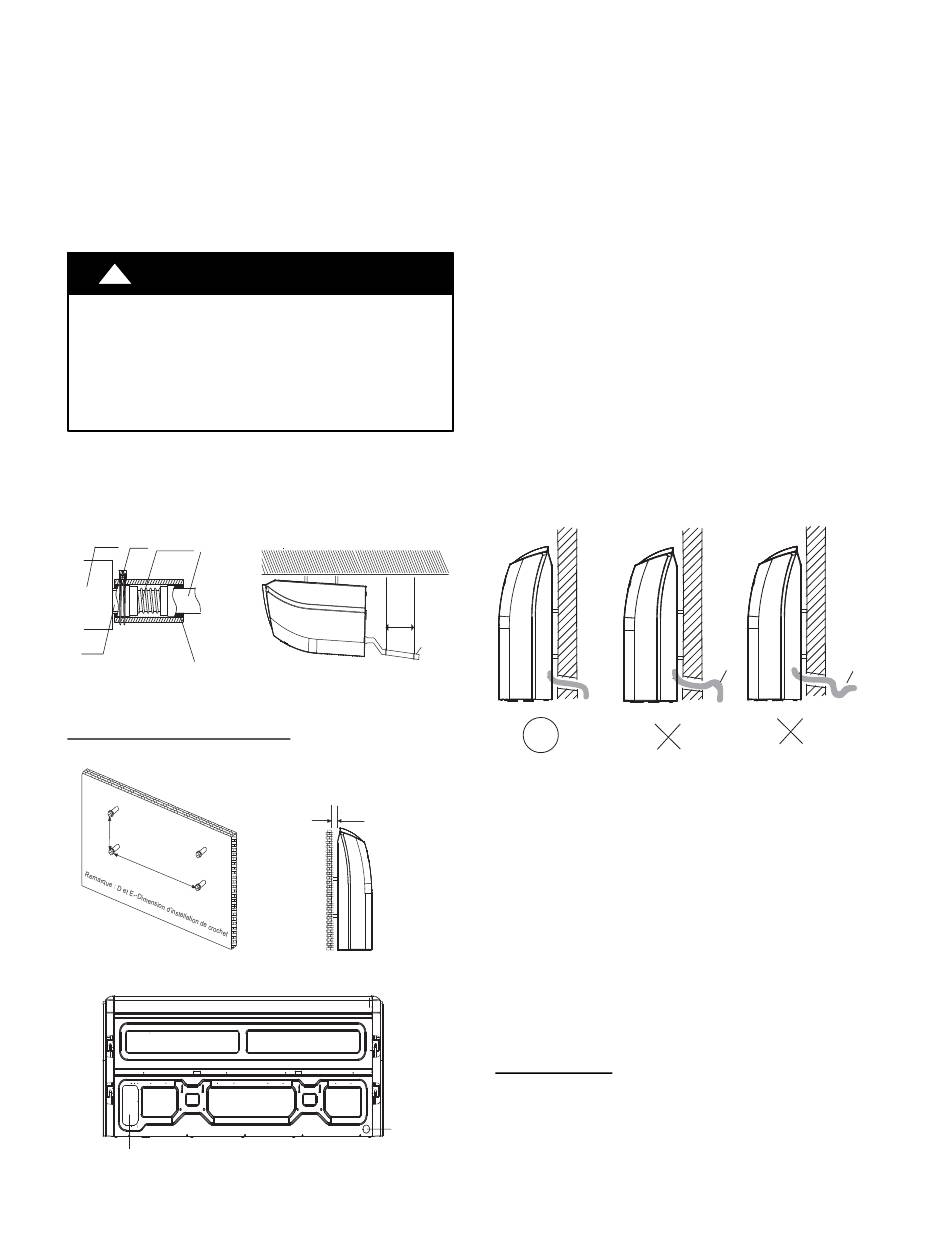

Figure 20 – Raccordement des tuyaux d'évacuation
Installation à montage mural
E
D
2.3.2 Tuyauterie et sortie d'évacuation à montage mural
Sortie de tuyauterie et flexible d'évacuation
Figure 21 – Montage mural
1. Installer le tuyau d'évacuation pour installation à montage
39,4-59,1 po
(1,0-1,5m)
Incl i n ai s on 2 %
A150273
Figure 22 – Raccordement de tuyau d'évacuation pour
< 20,79 po (20 mm)
INSTALLER L'APPAREIL EXTÉRIEUR
Vous pouvez installer les appareils extérieurs au sol, sur le toit ou
sur un mur.
REMARQUE : Installez l'appareil de façon à ce que le
serpentin ne subisse pas les vents dominants de front. S'il n'est
pas possible de les éviter et que la vitesse prévue du vent sera
constamment supérieure à 25 mi/h (40 km/h), utilisez un
dispositif accessoire de protection contre le vent. Consultez les
instructions d'installation fournies avec la trousse accessoire.
Vous devez également utiliser des dispositifs de protection
contre le vent sur toutes les machines dotées d'une commande
accessoire à température ambiante basse.
Montage au sol
1. Montez l'appareil sur un bloc de béton solide et de niveau.
2. Si vous installez une thermopompe, utilisez un support de
Sortie de flexible
d'évacuation
3. Positionnez l'appareil de sorte que l'eau ou la glace qui
13
mural
Retirez le couvercle de l'orifice de branchement du
S
flexible d'évacuation.
Installez le flexible (fourni sur place, diamètre intérieur
S
de 1 po) dans l'orifice du flexible d'évacuation. Fixez- -le
de façon adéquate au module intérieur au moyen d'un
collier de serrage de tuyau (fourni sur place).
Installez le flexible sur le tuyau d'eau en PVC au moyen
S
d'un adhésif pour PVC. (consultez la figure 20).
Pour assurer un débit d'eau de condensat adéquat, le
S
tuyau doit présenter une pente de 2 % sans obstruction
(consultez la figure 20). N'installez pas le tuyau
d'évacuation en position verticale. Le fait de ne pas tenir
compte de cette consigne pourrait entraîner un retour
d'eau vers l'appareil.
Créez un piège d'au moins 2 po (51 mm) de profondeur
S
pour éviter que les odeurs désagréables atteignent la
pièce.
Isolez le tuyau de condensat au moyen d'un matériau
S
anti condensation tels que le polyuréthane, le propylène
ou le néoprène, d'épaisseur comprise entre 3/16 et 3/8 po
(4,763 et 9,525 mm).
La conduite d'évacuation ne doit présenter aucun piège
S
sur sa longueur, elle doit être inclinée vers le bas et elle
doit être isolée jusqu'au mur extérieur (consultez la
figure 22).
montage mural
protection contre la neige et la glace s'il y a un risque de
température glaciale ou de chute de neige.
tombent du toit ne tombent pas directement sur l'appareil.
Forme
en S
Courber
A150276
