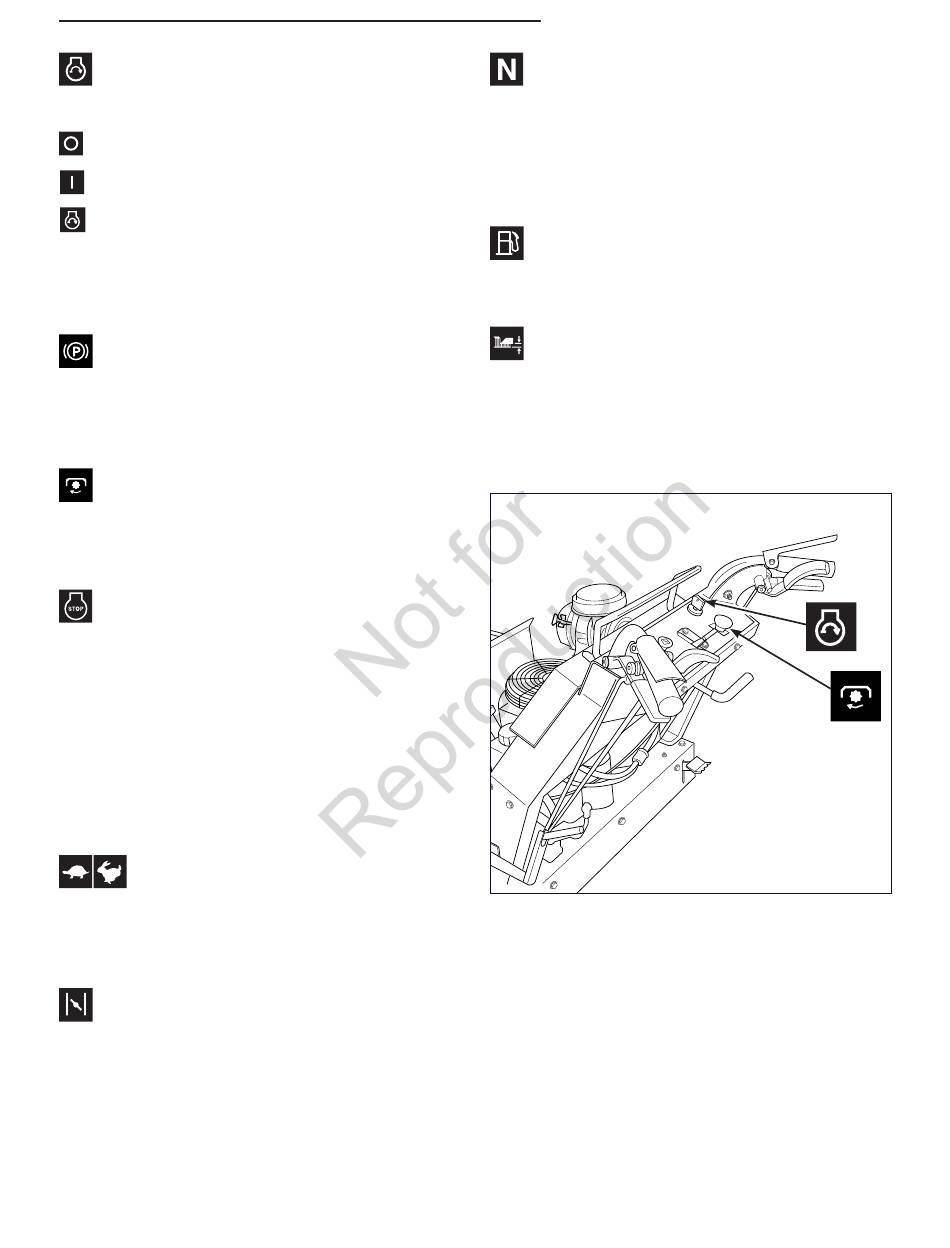

Contacteur
Le contacteur démarre et arrête le moteur ; il a trois
positions :
ARRÊT
Arrête le moteur et coupe le
circuit électrique.
MARCHE
Laisse le moteur tourner et
alimente le circuit électrique.
DÉMARRAGE
Lance le moteur pour le faire
démarrer.
REMARQUE : Ne jamais laisser le contacteur en position
MARCHE lorsque le moteur est arrêté et ce, pour ne pas
décharger la batterie.
Poignée de frein de stationnement
Pour desserrer le frein de stationnement, pousser la
poignée vers le BAS jusqu'à la butée. Pour serrer le frein
de stationnement, tirer la poignée vers le HAUT jusqu'à
ce qu'elle s'enclenche au centre.
Commutateur de prise de force
Le commutateur de prise de force embraye et débraye
la tondeuse. Tirer le commutateur vers le HAUT pour
embrayer et l'ENFONCER pour débrayer.
Poignées de coupure moteur/présence
d'opérateur
Ces poignées jouent un rôle essentiel dans le système
de verrouillage de sécurité de la tondeuse. Les poignées
ne sont pas liés ensemble, mais les capteurs de sécurité
sont, si déprimante une poignée pour faire fonctionner
le système de verrouillage de sécurité. L'opérateur doit
enfoncer les poignées pour désactiver le système de
coupure du moteur. L'opérateur doit être en position
de contrôle et enfoncer les poignées pour engager les
poignées de coupure moteur / présence d'opérateur
avant de desserrer le frein de stationnement et
d'embrayer le commutateur de prise de force.
Commande des gaz
La commande des gaz contrôle le régime du moteur.
Déplacer la commande des gaz vers l'avant pour
augmenter le régime et vers l'arrière pour le réduire.
Toujours tondre à régime MAXIMUM.
Starter
Fermer le starter pour le démarrage à froid. Ouvrir le
starter dès que le moteur démarre. Un moteur chaud
peut ne pas nécessiter de démarrage au starter. Tirer le
bouton vers le HAUT pour fermer le starter. Pousser le
bouton vers le BAS pour ouvrir le starter.
Caractéristiques et commandes
Pédale de retour au point mort
La pédale de retour au point mort permet de ramener la
machine au point mort sans les mains. Elle s'utilise en
association avec les leviers de commande de vitesse
arrière (B) pour arrêter correctement la machine.
Voir les instructions de direction dans la section
Fonctionnement.
Bouchon de réservoir d'essence
Pour retirer le bouchon, tourner dans le sens contraire
des aiguilles d'une montre.
Poignée de réglage de hauteur de coupe
La poignée de réglage de hauteur de coupe permet de
régler la hauteur de coupe de la tondeuse. Pour élever
la hauteur de coupe de la tondeuse, tourner la manivelle
dans le sens des aiguilles d'une montre. Tourner la
manivelle dans le sens contraire pour abaisser la hauteur
de coupe.
S/N: 2014550198 & Ci-dessus
13
