Prowirl 77
Implantation
En principe, le Prowirl 77 peut être monté
en n'importe quel point de la conduite.
Sur le corps de l'appareil se trouve une
plaque signalétique comportant une flè-
che dans le sens d'écoulement.
Pour les liquides, l'écoulement devrait se
faire de bas en haut (implantation A) afin
que la conduite soit toujours pleine.
Dans le cas d'une conduite horizontale,
il faut privilégier l'implantation B, mais les
implantations C et D sont également pos-
sibles.
Dans le cas d'une conduite chaude, de
laquelle s'écoule par ex. de la vapeur, et
qui passe directement sous un plafond,
il y a risque d'accumulation de chaleur.
C'est pourquoi nous préconisons l'implan-
tation C ou D afin de protéger l'électroni-
que de la surchauffe.(voir p. 50 pour les
températures ambiantes).
Points de mesure de pression et de
température
Les points de mesure de pression et de
température doivent être installés en aval
du débitmètre afin qu'ils n'aient pas d'in-
fluence sur la formation du tourbillon.
Isolation de la conduite
Version à bride et entre-brides
Les conduites transportant des fluides
chauds doivent être isolées afin de limiter
la déperdition thermique.
Attention !
Il faut s'assurer qu'il reste assez d'es-
pace pour l'entretoise entre le capteur et
le boîtier (voir fig.). La partie non recou-
verte sert à l'évacuation de la chaleur et
protège l'électronique de la surchauffe.
Endress+Hauser
A
B
C
D
Version à bride et entre-brides
3 Montage et installation

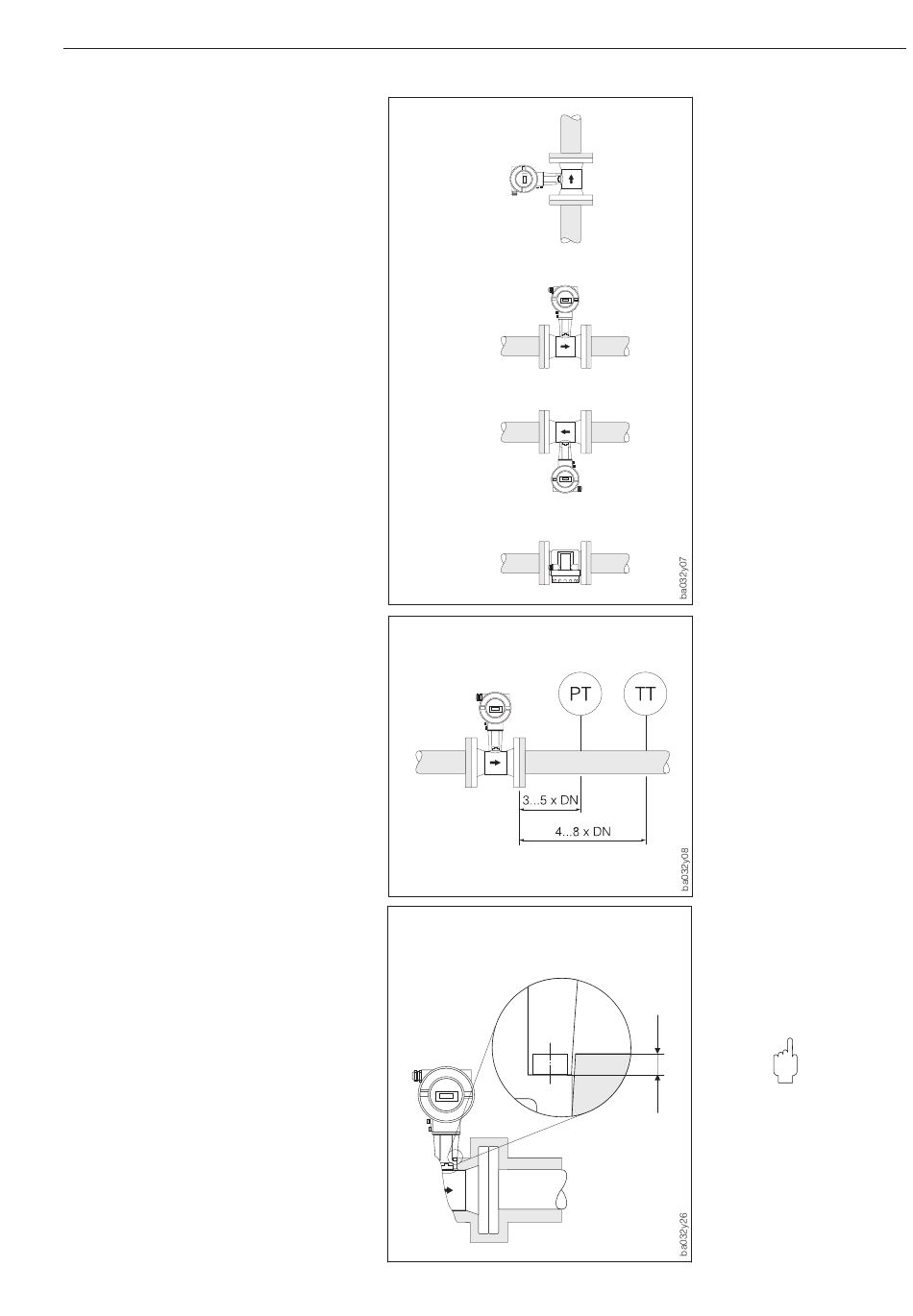

Fig. 4
Implantations
Fig. 5
Implantation des points de me-
sure de pression et de tempéra-
ture
Attention !
max.
5 mm
Fig. 6
Isolation des conduites
