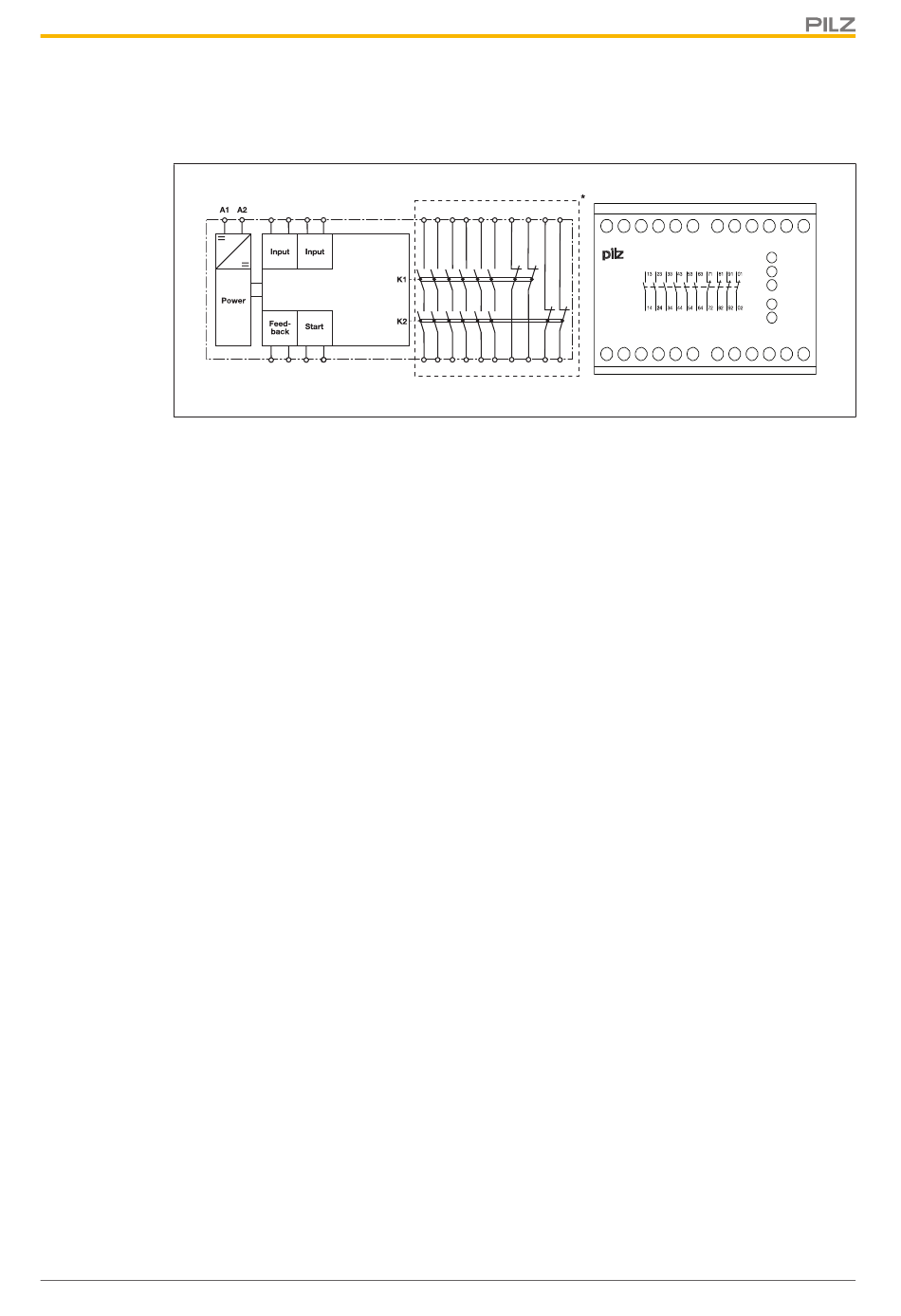

PST 4
Variante : DC
}
U
B
*Isolation de la partie non sélectionnée par rapport aux contacts relais : isolation basique
(catégorie de surtensions III), isolation galvanique (catégorie de surtensions II)
Description du fonctionnement
Le relais de surveillance des protecteurs mobiles PST 4 est conçu pour interrompre en
toute sécurité un circuit de commande de sécurité. Après l'application de la tension d'ali-
mentation, la LED « POWER » s'allume. L'appareil est prêt à fonctionner dès que la boucle
de retour Y1-Y2 et le circuit de réarmement S33-S34 sont fermés.
}
Le circuit d'entrée est fermé pendant le désynchronisme (protecteur mobile fermé)
–
–
}
Le circuit d'entrée est ouvert (protecteur mobile ouvert)
–
–
–
Si les circuits d'entrées ont déjà commuté avant que la tension d'alimentation soit appli-
quée, le PST 4 empêche la validation de l'installation afin d'éviter tout démarrage automa-
tique conformément à l'EN 60204 T 7.5.
Fonction de réarmement
Les contacts de sécurité et d'informations restent en position de repos (les contacts de sé-
curité sont ouverts et les contacts d'informations sont fermés) si la tension d'alimentation
est appliquée lorsque le protecteur mobile est fermé. Les contacts de sécurité et d'informa-
tions sont seulement activés après l'ouverture et la refermeture du protecteur mobile. Les
contacts à ouverture placés en série par rapport aux capteurs de position S1 et S2 peuvent
simuler l'ouverture du protecteur mobile.
Manuel d'utilisation PST 4
18436-FR-06
: 24 V DC ; référence 720300
S11
S12
S23 S24
Y1
Y2
S33 S34
Les LEDs « CH.1 IN », « CH.2 IN » ainsi que « CH.1 OUT » et « CH.2 OUT » s'al-
lument.
Les contacts de sécurité 13-14, 23-24, 33-34, 43-44, 53-54 et 63-64 sont fermés ;
les contacts d'informations 71-72, 81-82, 91-92 et 01-02 sont ouverts. L'appareil est
activé.
Les LEDs « CH.1 IN » et « CH.2 IN » s'éteignent.
Les contacts de sécurité 13-14, 23-24, 33-34, 43-44, 53-54 et 63-64 s'ouvrent avec
redondance ; les contacts d'informations 71-72, 81-82, 91-92 et 01-02 se ferment.
Les LEDs « CH.1 OUT » et « CH.2 OUT » s'éteignent.
13 23 33 43
53 63
71
81
91
01
14 24 34 44
54 64
72
82
92
02
S11 S12 S13 S24
S33
S34 Y1 Y2
A1
13 23
33 43
53
63
71
81
91 01
PST 4
14 24 34
44 54
64
72
82
92
POWER
CH.1 IN
CH.2 IN
CH.1 OUT
CH.2 OUT
02 A2
