20 baTTerie de sTockage Ts 48 V

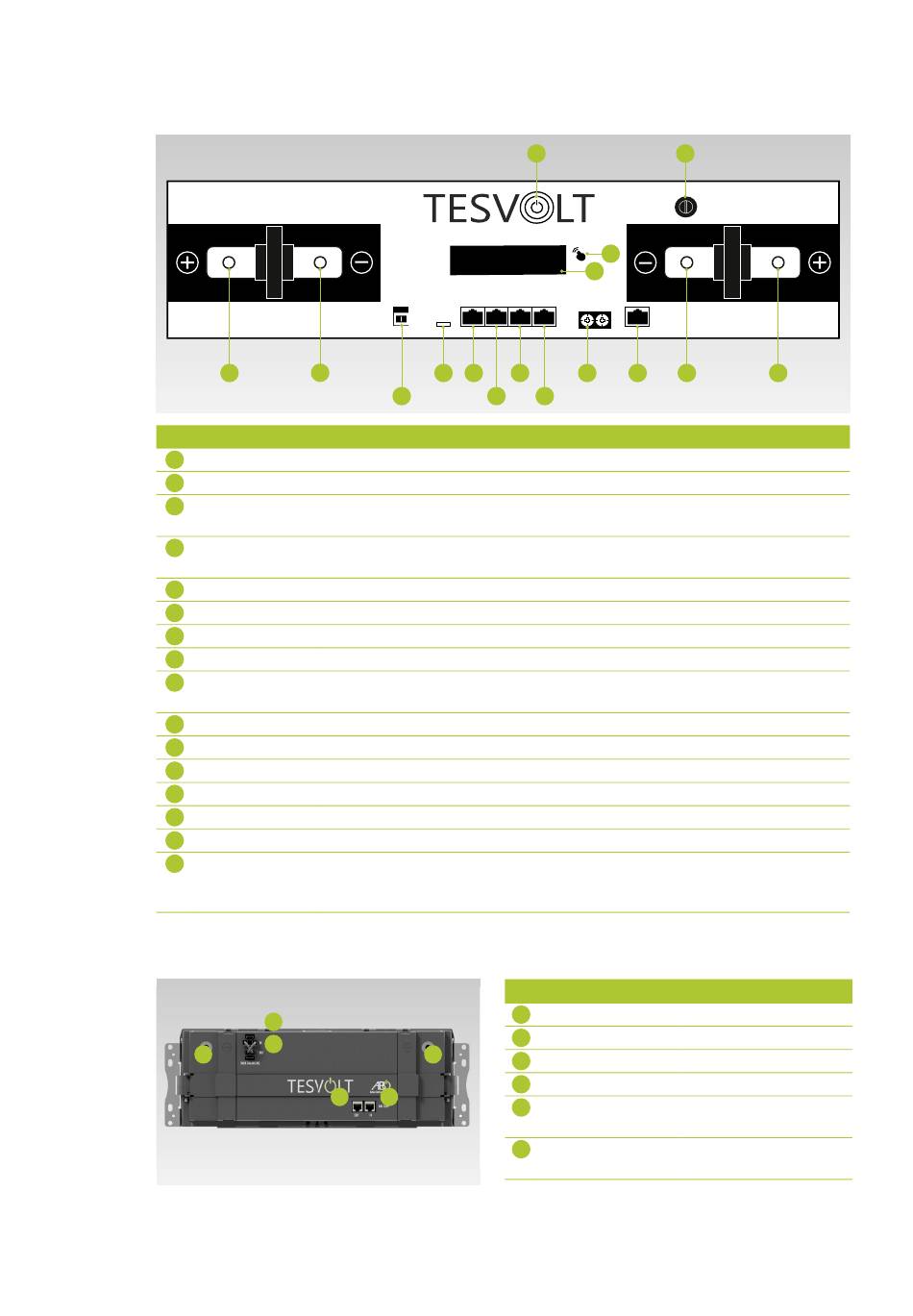

5.7 CONNEXIONS ET STRUCTURE DE L'APU LV
1
N°
DÉSIGNATION
1
CHARGER +
2
CHARGER -
3
E-STOP
4
TERM
5
CAN IN
6
CAN OUT
7
CAN SMA
8
LAN
9
ADDRESS
10
BAT COM
11
BATTERY -
12
BATTERY +
13
DISPLAY
14
MARQUAGE
15
SWITCH
16
Fuse (F1)
5.8 CONNEXIONS ET STRUCTURE DU MODULE DE BATTERIE
17
© TESVOLT Sous réserve de modifications techniques ! RD.TI.015.E.FRZ_Manuel-d'installation_TS48V_v.D.01 État au 01/2021
CHARGER
2
3
DESCRIPTION
Raccordement DC du SMA Sunny Island ou du Bat Fuse pour le pôle positif (rouge)
Raccordement DC du SMA Sunny Island ou du Bat Fuse pour le pôle négatif (bleu)
Fiche à deux broches pour le raccordement en option d'un disjoncteur sans potentiel pour un
arrêt rapide (préinstallée en usine avec pont)
Terminaison de bus CAN
TERM doit être activé (ON) pour le premier et le dernier participant au bus CAN.
Communication maître-esclave APU LV (entrée)
Communication maître-esclave APU LV (sortie)
Connexion ComSync IN sur le SMA Sunny Island
Interface Ethernet pour l'accès à l'APU LV via BatMon (routeur DHCP requis)
Pour obtenir plus d'informations, consultez la section « Aperçu de toutes les options d'adres-
sage », page 51.
Port de communication vers le premier module de batterie
Raccordement DC de la batterie pour le pôle négatif
Raccordement DC de la batterie pour le pôle positif
Écran d'affi chage
Marquage pour l'activation et la modifi cation de l'affi chage (par légère pression du doigt)
Activation/désactivation de la batterie
Fusible de protection de l'APU LV (fusible en verre 2 A, 5 x 20 mm, temporisation (T) selon
DIN 41571-2 type ESKA 521.020, 250 V
défectueux.
19
20
21
22
15
13
4
5
7
9
6
8
). Le fonctionnement n'est pas possible avec un fusible
CA
N°
DÉSIGNATION
17
– POL
18
+ POL
18
19
RACK BALANCING IN
20
RACK BALANCING OUT
21
BAT COM OUT
22
BAT COM IN
16
BATTERY
14
10
11
12
DESCRIPTION
Pôle négatif de la batterie
Pôle positif de la batterie
Rack d'équilibrage (entrée)
Rack d'équilibrage (sortie)
Port de communication
module de batterie (sortie)
Port de communication
module de batterie (entrée)
